Размер материнской платы: 10 см x 10 см x 5,5 см

Двусторонняя печатная плата 1,6 мм для военной промышленности

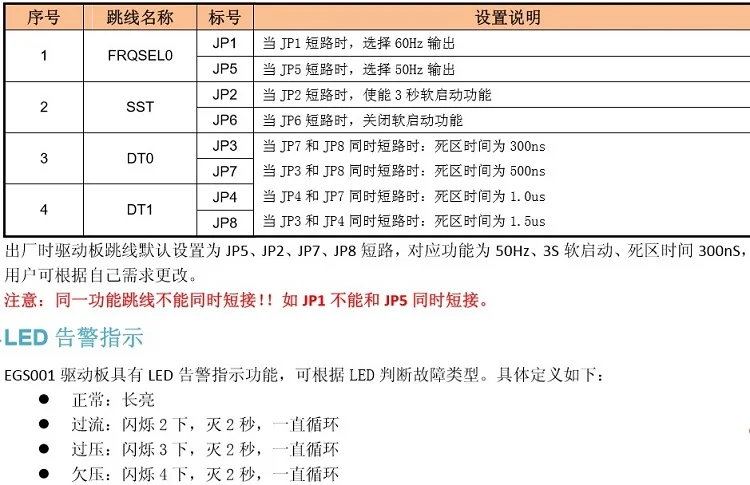

По умолчанию Перемычка платы драйвера настроена на короткое замыкание JP5, JP2, JP7, JP8, соответствующая функция-50 Гц, плавный пуск 35, мертвое время 300nS, пользователи могут изменять в соответствии со своими потребностями.

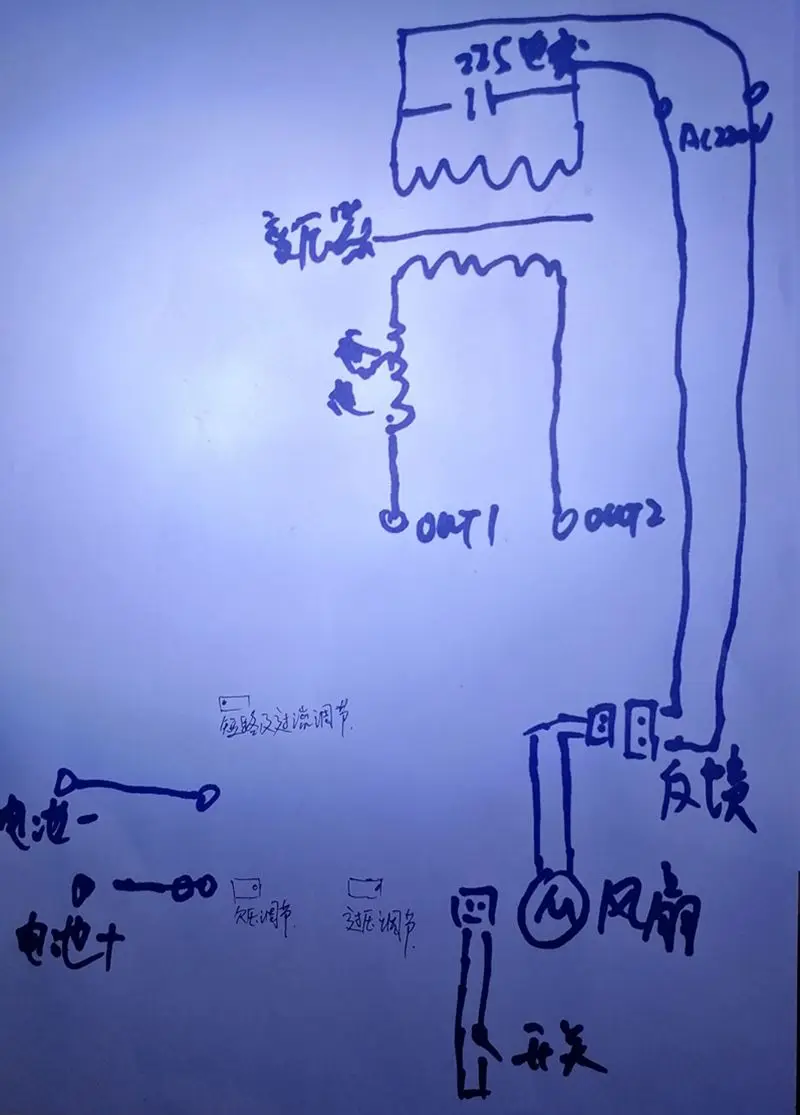

Понятно, что материнская плата представляет собой основную плату преобразователя промышленной частоты, которая должна взаимодействовать с трансформатором промышленной частоты.

Используемый трансформатор не должен иметь ток нагрузки и небольшую утечку. Ток холостого хода кольцевого трансформатора должен быть ниже 0,1 А, менее EI 0,3 А и 0,5 А Ниже устья. Большой Ток холостого хода или чрезмерная индуктивность утечки приведет к сгоранию труб, таких как сварочный аппарат и трансформатор лампы нельзя использовать (Ток холостого хода сварочного аппарата и индуктивность утечки велики, ток холостого хода трансформатора лампы большой). Кольцевой трансформатор должен быть соединен последовательно с ферросилиций алюминиевой магнитной кольцевой индуктивностью, лучше всего добавить EI, горловина не может быть добавлена.

Рекомендуемая мощность трансформатора:

Трансформатор с 6V до 220V для источника питания 12V

Трансформатор с 12V до 220V для источника питания 24V

Трансформатор с 24V до 220V для источника питания 48V

Трансформатор с 30V до 220V для источника питания 60V

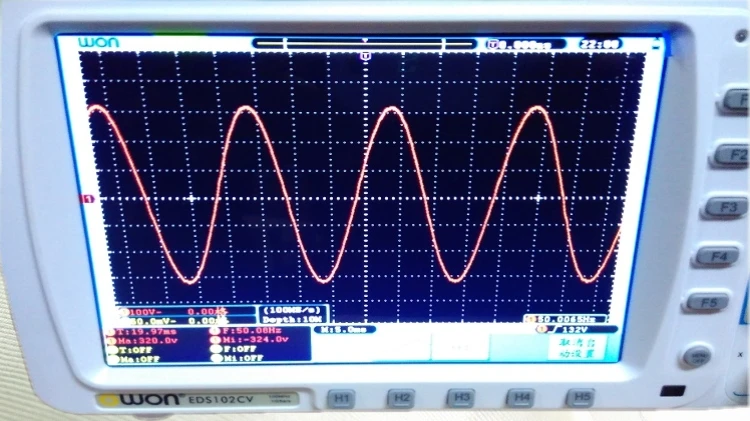

Характеристики синусоидального инвертора промышленной частоты: высокая мгновенная грузоподъемность, его нелегко повредить, низкое повышение температуры и отсутствие помех.

Материнская плата инвертора синусоидальной частоты промышленной частоты Описание функции:

Возьмем для примера 12 В:

1. Защита от низкого напряжения батареи: когда напряжение батареи меньше 10,5 В в каждой секции, инвертор выключит инвертор (в это время нет выходного напряжения переменного тока), инвертор находится в режиме ожидания.

2. Защита от перенапряжения батареи: когда напряжение батареи выше 14,7 В на секцию, инвертор выключит инвертор и перейдет в режим ожидания.

3. Нормальный автоматический запуск аккумулятора: при защите аккумулятора от низкого напряжения, когда солнечная или ветровая энергия заряжает аккумулятор до 12 В каждый, инвертор автоматически запускает выходное напряжение переменного тока для подачи питания на нагрузку. После защиты от перенапряжения, защиты от перенапряжения и возврата к 14,7 В инвертор автоматически запускается.

4. Вентилятор с регулируемой температурой и защита от перегрева: вентилятор не вращается, когда инвертор работает нормально, когда температура слишком высока, вентилятор автоматически запускается, когда температура падает, вентилятор автоматически перестает работать. Когда вентилятор поврежден и температура слишком высока, инвертор выключит инвертор и перейдет в режим ожидания. Когда температура падает, инвертор автоматически активируется и выводится переменный ток.

5. Защита от ударов и короткого замыкания: Инвертор имеет аппаратную защиту от ограничения тока По волне в реальном времени и защиту от короткого замыкания с программной задержкой (400 мс), а также изолирующий трансформатор промышленной частоты. Это улучшает ударопрочность продуктов и Надежность продуктов.

Материнская плата использует высокую мощность и низкое внутреннее сопротивление TO247 для инкапсуляции транзистора с высоким МОП-транзистором, высокой мощностью, высокими потерями и низким электролитическим конденсатором, высокой частотой и низкими потерями для обеспечения стабильности источника питания, чтобы гарантировать, что МОП-транзистор нелегко повредить оригинальную импортную интегральную схему операционного усилителя, Чтобы гарантировать, что схема защиты точно стабилизирует двухъярусные высококачественные печатные платы с низкой теплотворной способностью. До полной 1800 Вт. Та же материнская плата с источником питания низкого напряжения прямо пропорциональна снижению, менее 1800 ВА.

Если машина установлена с большим током холостого хода, необходимо последовательно подключать Индуктивность на низковольтном конце трансформатора (Кольцевой трансформатор должен быть подключен к индуктивности).

Эта материнская плата относится к электронным деталям и уплотнениям. Машина не будет возвращена. Материнская плата абсолютно хорошая.

Обратите внимание, что сборка платы требует определенной технической базы, мы не предоставляем техническую поддержку, пожалуйста, подтвердите, что у вас есть соответствующая техническая база перед оформлением заказа, спасибо!
