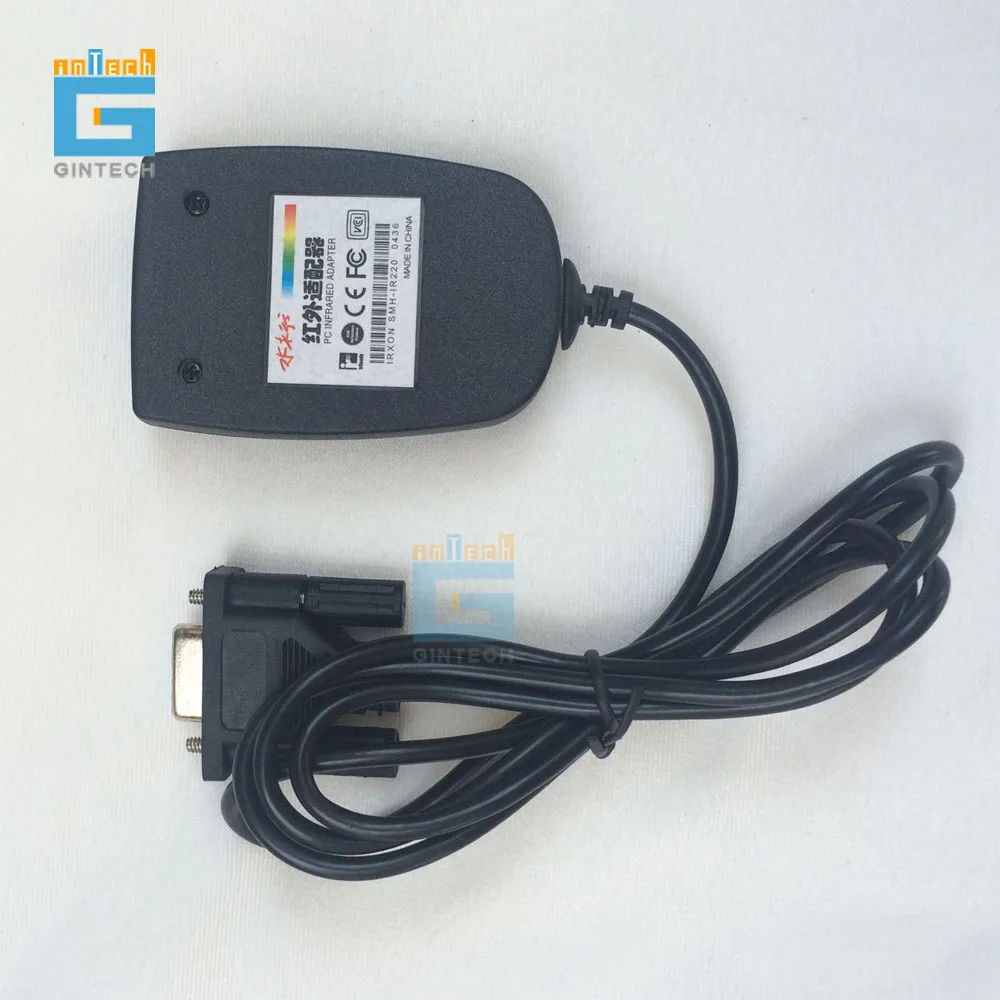

IR220 беспроводное последовательное устройство связи 9-портовый серийный интерфейс связи с зеркальным оборудованием для передачи данных

IR220-это адаптер RS232 в RAW IR (только IrPHY), он может преобразовывать данные RS232 в инфракрасный порт, нет необходимости устанавливать драйвер.
Он оснащен заменой последовательного кабеля RS232 на ПК или встроенной системе. При размещении заказа клиент может выбирать 7 различных скоростей передачи по умолчанию.

Получив питание от DTR и RTS стандартного интерфейса RS232, пользователь должен включить DTR и RTS перед его использованием или подключить контакт DTR/RTS к внешнему постоянному току 3,7 В ~ 12 В напрямую.
Скорость передачи данных по умолчанию для ИК-адаптера IR220 составляет 9600 бит/с, IRXON также может поставлять адаптеры со скоростью передачи данных по умолчанию 2400, 4800, 19200, 38400, 57600 или 115200 бит/с.
В центре верхней части корпуса адаптера находится красный светодиод, который указывает на активность инфракрасного сигнала передачи.

Подключение: Последовательный COM-порт DB9-F RS232
Скорость передачи по умолчанию: 9600 бит/с
-Варианты передачи данных по умолчанию: 2400/4800/19200/38400/57600/115200 бит/с
Расстояние связи: от 1 до 100 см. (Оптический угол конуса 15 °)
Размер и вес: 2,8 дюйма x 1,63 дюйма x 0,68 дюйма (67x46x19 мм), 2,44 унции (73 г)
Длина кабеля RS232: 1,2 м
Источник питания: от контакта DTR и RTS порта DB9 RS232
Пиковая Потребляемая мощность: 0,3 Вт
Рабочая температура: от-10 до 60 .

ИК-адаптер последовательного порта IR220 RS232 x 1 шт.

Настройка последовательного порта:
Перед инфракрасной связью Установите COM-порт в вашей прикладной программе.
Для адаптера IR220 9600 бит/с Последовательный порт должен быть установлен следующим образом:
-9600, Н, 8, 1
-Управление потоком: нет или Xon/Xoff
-Включите DTR и RTS.
Изменение скорости IR220 бод:
Если вы покупаете стандартный адаптер IR220 (скорость передачи данных по умолчанию 9600 бит/с), вы можете изменить его скорость передачи данных на другие, переписав исходный код прикладной программы, в следующем списке приведены шаги программы.
1, открытый COM-порт, очистка DTR
2, установите RTS и подождите не менее 7 мкс
3. Отправьте контрольный байт в IR220 через TXD, чтобы установить новую скорость передачи.
Байт управления скоростью передачи данных:
115200 0x00
57600 0x01
38400 0x02
19200 0x03
9600 0x04
4. Подождите, пока не будет отправлен стоповый бит контрольного байта (для скорости 9600 бод это занимает около 100 мс)
5. Очистить RTS (возврат к нормальной работе)
6. Подождите не менее 50 мкс, новая скорость передачи вступит в силу.
Примечание. IR220 не может запомнить новую скорость передачи, установанную таким образом, он восстановит 9600 бит/с при выключении питания и перезапуске, поэтому его необходимо запрограммировать в вашей прикладной программе.
Нажмите здесь, чтобы загрузить Демонстрационная программа настройки скорости передачи данных (Нужна библиотека Visual Basic Runtime)
Нажмите здесь, чтобы загрузить программу настройки скорости передачи демо Исходный код (Visual Basic 6,0)

2, TXD, данные с IR220 на ПК
3, RXD, данные с ПК на IR220
4, DTR, питание (или 3,7 В ~ 12 В DC-IN), выбор скорости передачи данных
5, земля, земля
7, RTS, питание (или 3,7 В ~ 12 В DC-IN), выбор скорости передачи данных
Контакт 1,6,8,9, не подключен
