Электронная нагрузка RD LD25/LD35

Техническая поддержка

Инструкция по интеллектуальной электронной нагрузке USB

-Модель: LD25/LD35

Примечание:

Этот продукт не имеет защиты от обратного подключения, полярность входа не может быть изменена, иначе продукт будет необратимо поврежден и не может быть отремонтирован

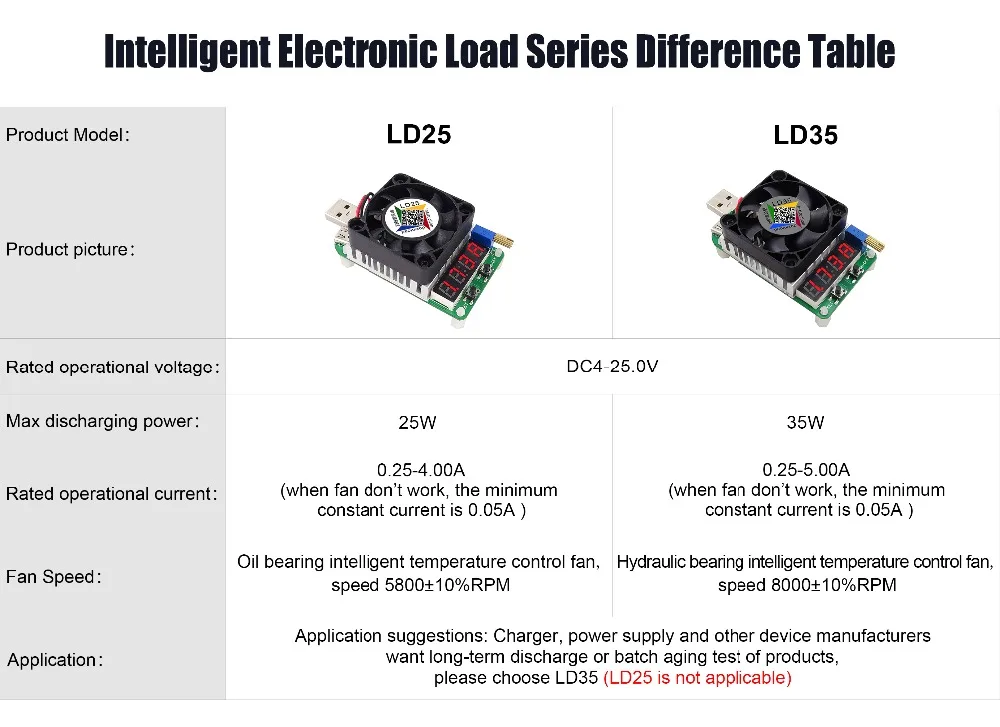

Модель продукта	LD25	LD35
Номинальное операционное напряжение	DC4-25.0V
Максимальная мощность разряда	25 Вт	35 Вт
Номинальный рабочий ток	0,25-4,00 А (когда вентилятор не работает, минимальный постоянный ток составляет 0,05 А)	0,25-5,00 А (когда вентилятор не работает, минимальный постоянный ток составляет 0,05 А)
Скорость вентилятора	Вентилятор с интеллектуальным контролем температуры на масляном подшипнике, скорость 5800 ± 10% об/мин	Вентилятор с интеллектуальным контролем температуры с гидравлическим подшипником, скорость 8000 ± 10% об/мин
Применение	Рекомендации по применению: производители зарядных устройств, источников питания и других устройств хотят провести испытания на длительную разрядку или серийное старение продуктов, выберите LD35 (LD25 не применимо)
Точность постоянного тока	±(2% + 3 цифры)
Точность постоянного напряжения	±(2% + 3 цифры)
Способ отправки тепла	Вентилятор с интеллектуальным контролем температуры + полностью алюминиевый вентилятор
Рабочая температура	-10 -40
Регулируемый потенциометр	Прецизионный многоступенчатый регулируемый потенциометр
Режим отображения	4 бит светодиодный трубка
Порт расширения	Порт Micro USB, порт Type-C
Вес изделия	Около 57 г
Размер изделия	84x41x28 мм

Информация:

1, страница загрузки руководства пользователя LD25: http://www.mediafire.com/folder/q2o63jc8df6qc/LD25

2, Youtube videohttps:// youtu.be/M5gLYlfJKyg

3, клиент отзывы

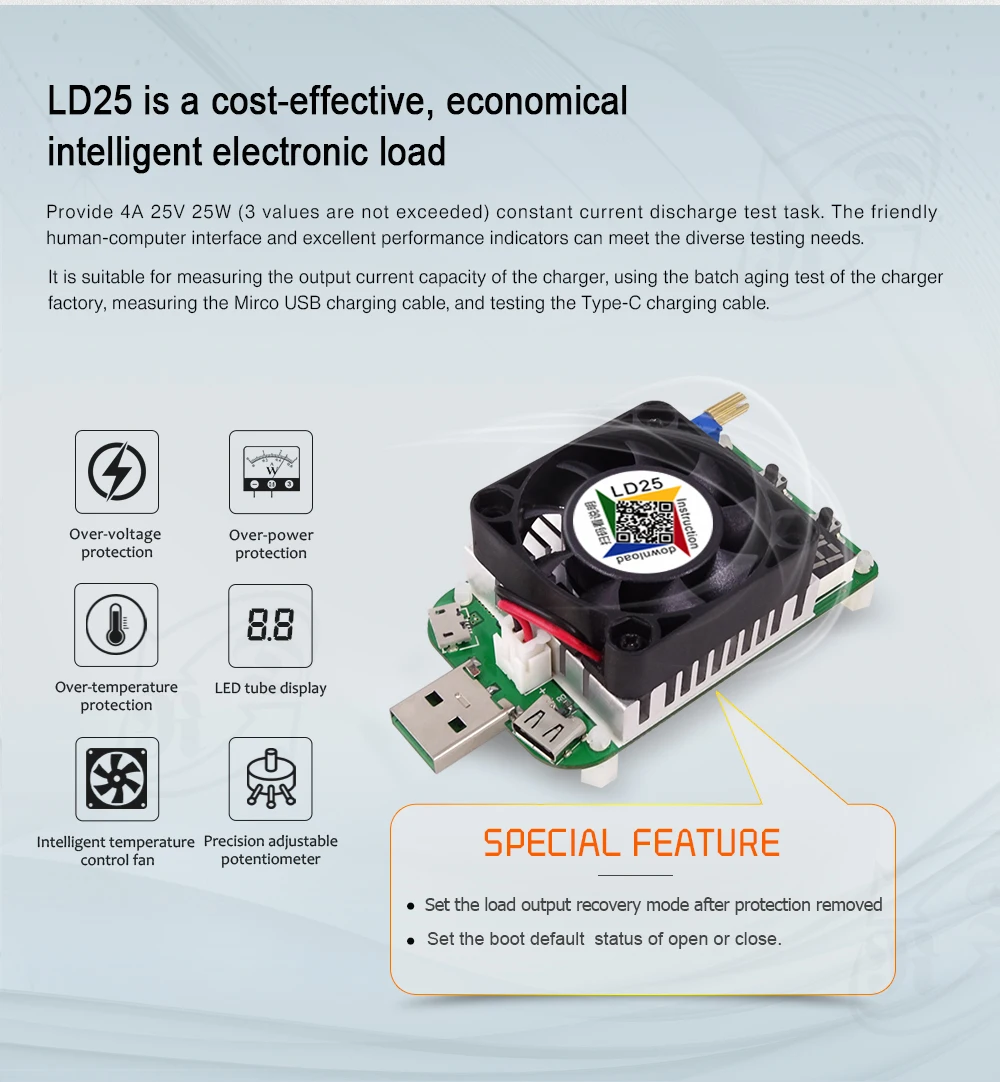

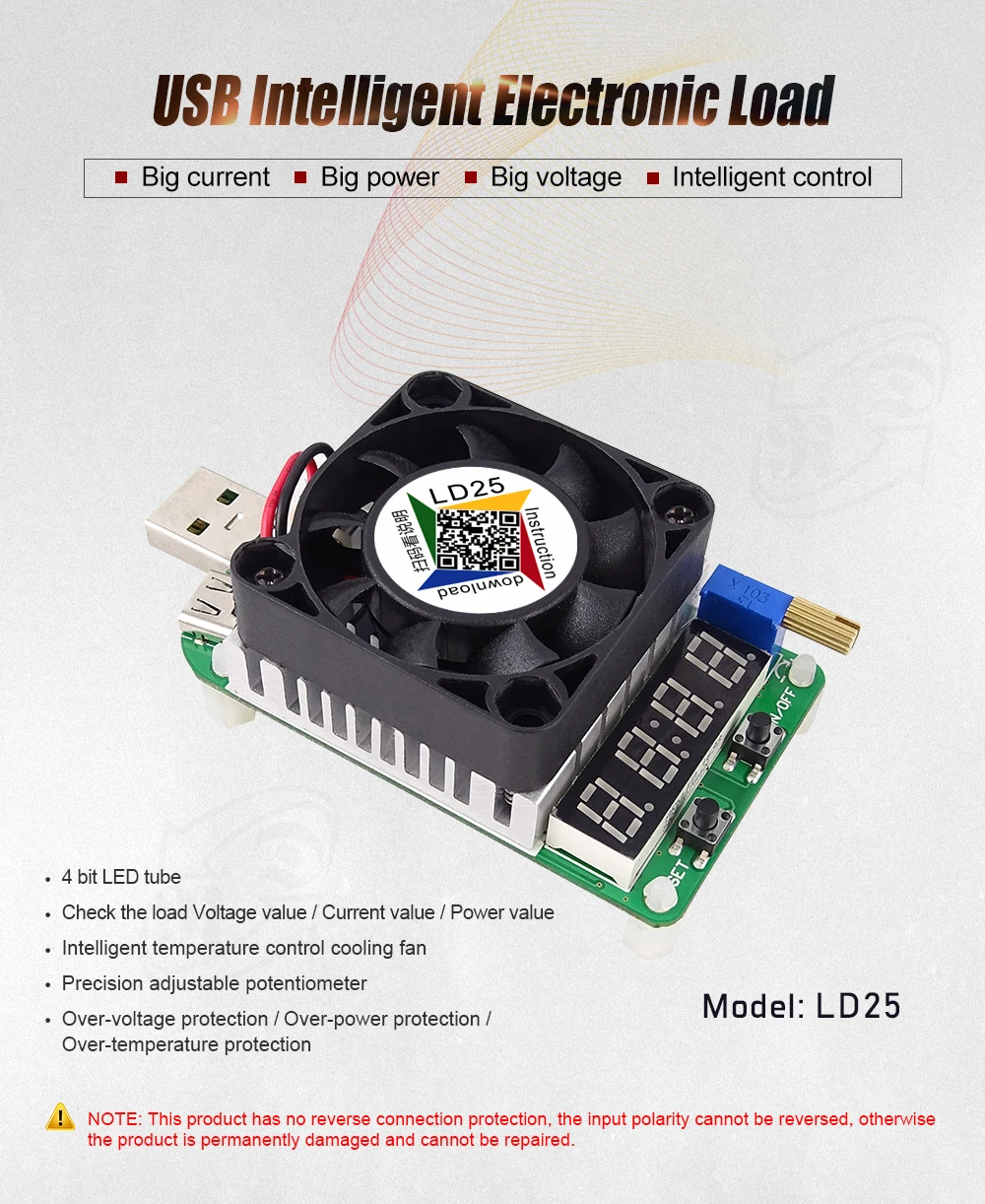

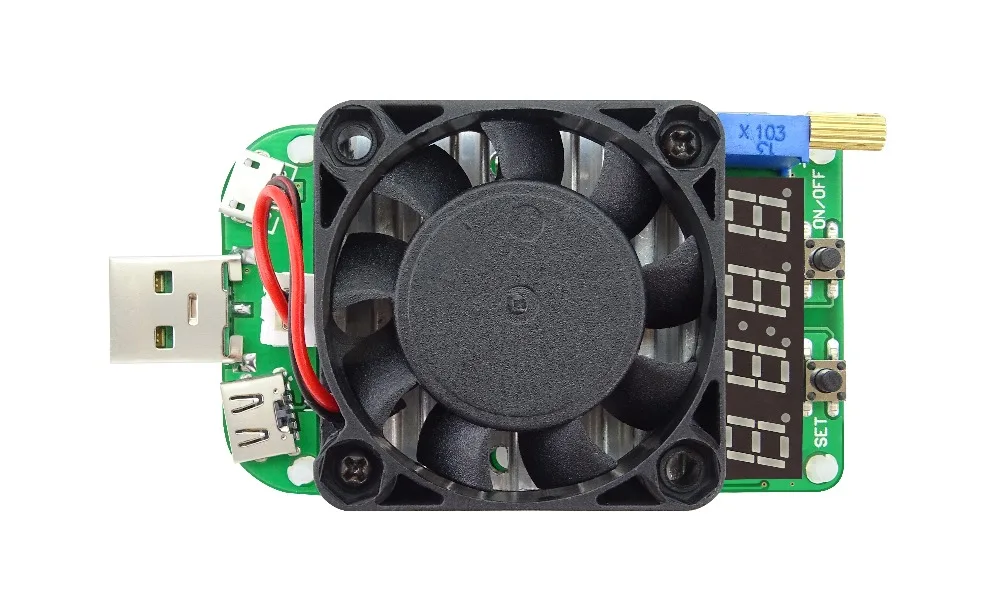

Структура продукта

А. Порт Micro USB: максимальный ток 2A

Б. USB-Штекерный порт (расширенный провод питания, максимальный ток 4A)

C. Порт Type-C: максимальный ток 4A

Д. Полностью алюминиевый вентилятор

Д. Вентилятор с интеллектуальным контролем температуры

Е. 4 бит светодиодный трубка

Г. Прецизионный многоступенчатый регулируемый потенциометр

H. Кнопка «установить»: нажмите «установить», чтобы переключить состояние дисплея, нажмите и удерживайте кнопку, чтобы установить выход нагрузки. Восстановление РежимПосле снятия защиты.

Я. Кнопка «Вкл/Выкл»: Нажмите кнопку, чтобы открыть или закрыть выход. Нажмите и удерживайте кнопку, чтобы установить состояние загрузки по умолчанию: открытие или закрытие

Описание функций:

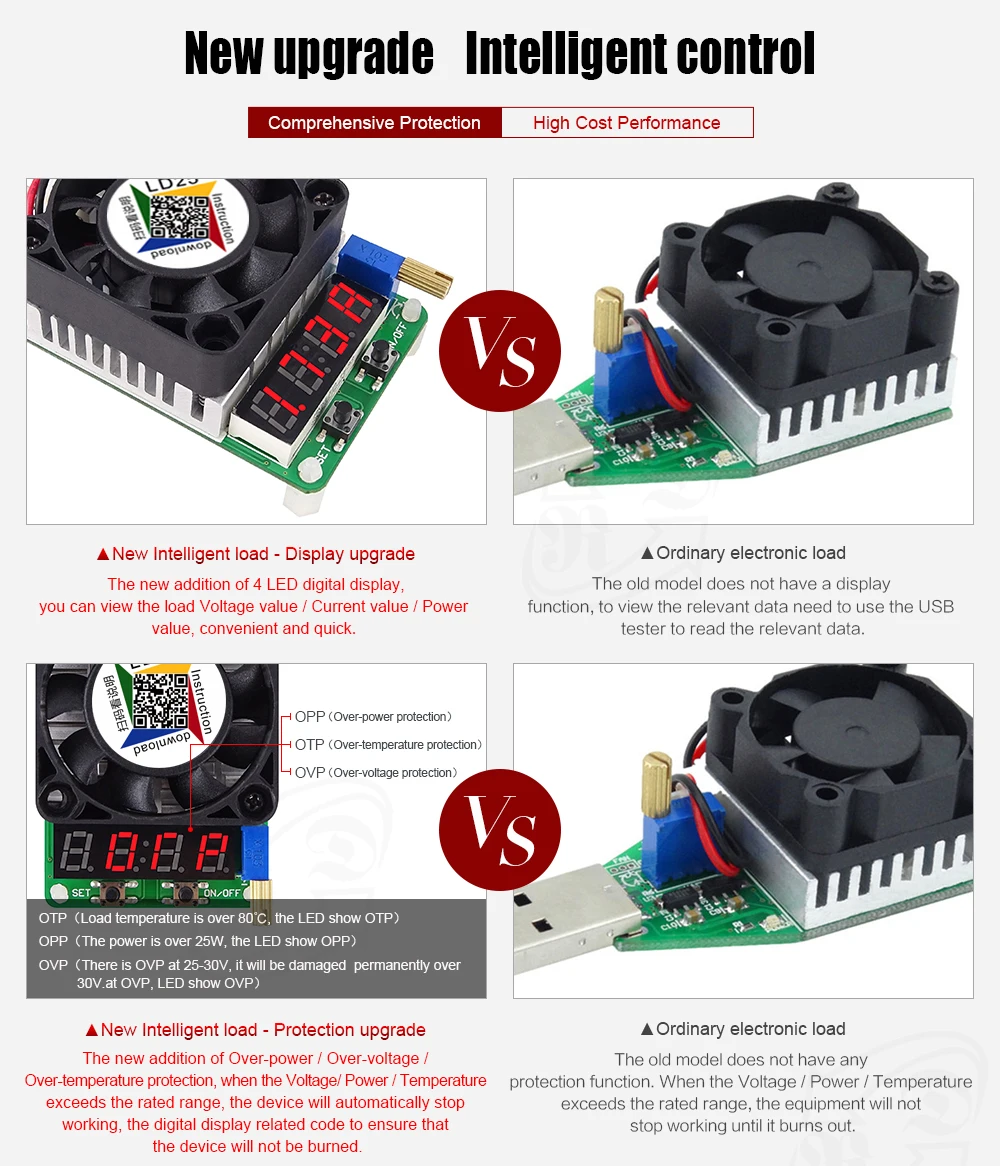

А. Функция защиты:

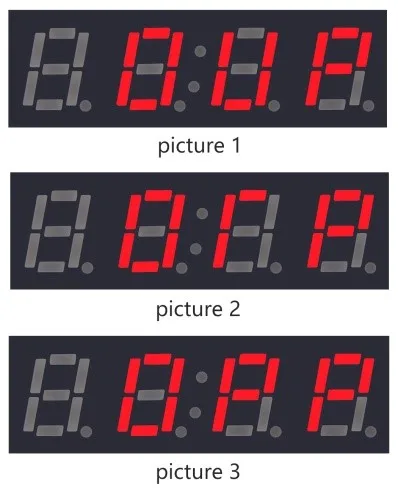

OVP (защита от перенапряжения): есть OVP при 25-30 В; Он будет поврежден навсегда более 30 В. В OVP, светодиодный покажите OVP, как показано на рисунке 1)

OTP (защита от перегрева): температура нагрузки превышает 80 , светодиодный показать OTP, как показано на рисунке 2.

OPP (защита от перегрузки): мощность превышает 80 , светодиодный-шоу OPP, как показано на рисунке 3.

Б. Установить выход Восстановление РежимПосле входа нагрузки в состояние защиты, ручной или автоматический

C. Просмотреть значение напряжения, текущее значение и значение мощности нагрузки.

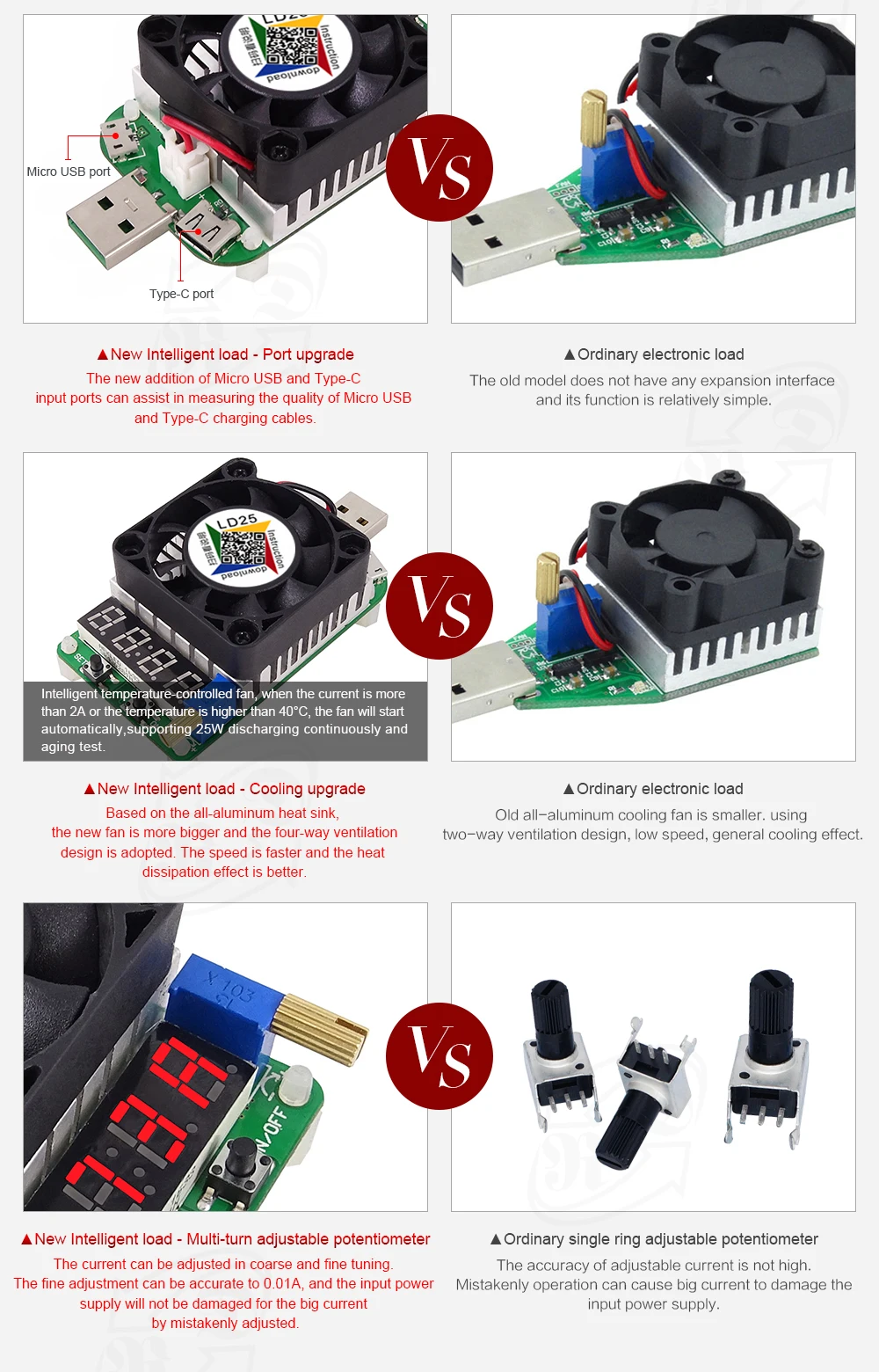

D. Вентилятор с интеллектуальным контролем температуры. Когда ток превышает 2А или температура превышает 40 , вентилятор запускается.

Е. Прецизионный многолипцевый регулируемый потенциометр: вы можете точно отрегулировать ток до 0,01 А. Поэтому вам не нужно ошибочно регулировать большой ток, чтобы повредить источник питания. Поэтому источник питания не будет поврежден из-за ошибочной регулировки

Е. Вы можете свободно установить статус загрузки по умолчанию, открыть или закрыть.

Инструкция по эксплуатации

Нагрузка работает в диапазоне 4-25,0 V (полярность входа нельзя изменить, иначе продукт будет необратимо поврежден и не сможет быть отремонтирован), светодиодный будет мигать, чтобы напомнить текущее значение настройки, ожидая вывода. Нажмите кнопку включения/выключения, откройте выход, чтобы начать работу.

1. Отрегулируйте значение выходного тока.

Поворот поворотного регулятора по часовой стрелке увеличивает значение, а против часовой стрелки уменьшает значение. В соответствии с потребностями ситуации потенциометр может осуществлять грубую или точную регулировку. Точная регулировка может быть с точностью до 0,01a.

2, отрегулируйте светодиодный статус дисплея

Нажмите «SET», чтобы настроить состояние дисплея светодиодный, значение выходного тока по умолчанию. Нажмите кнопку «установить», чтобы отобразить *.** A **.* P **.* V с последующей переработкой.

3. Открытый или закрытый выход нагрузки

Нажмите кнопку «Вкл/Выкл», вы можете открыть или закрыть выход нагрузки

4, установите статус загрузки по умолчанию (статус открытия или закрытия, заводское состояние закрытия по умолчанию)

Нажмите и удерживайте кнопку «Вкл/Выкл», чтобы свободно установить состояние загрузки по умолчанию. Нажмите и удерживайте кнопку «Вкл/Выкл», если светодиодный отобразит «-ВКЛ», как на рисунке 4, нагрузка откроет выход при следующем включении; если светодиодный дисплей «-выключен», как показано на рисунке 5, светодиодный отобразит текущее значение, мигающее при последнем выключении при следующем включении, Затем нажмите кнопку «Вкл/Выкл», чтобы открыть выход.

5, установите выход нагрузки Восстановление РежимПосле снятия защиты.

Нажмите и удерживайте кнопку «SET», чтобы установить выход Восстановление РежимПосле снятия защиты. Нажмите и удерживайте кнопку «SET», если светодиодный отобразит «-ON», как на рисунке 4, и защита была снята, нагрузка восстановится, чтобы работать; если светодиодный дисплей «-выключен», как показано на рисунке 5, и защита была снята, светодиодный все еще показывает статус защиты, затем нажмите кнопку «Вкл/Выкл», На дисплее будет отображаться мигание текущего тока настройки, затем снова нажмите кнопку «Вкл/Выкл», нагрузка восстановится для работы.

Примечание:Пожалуйста, внимательно проверьте выходной ток внешнего аккумулятора. Ток общего банка питания, как правило, невелик, поэтому Отрегулируйте меньший ток при использовании нагрузки.

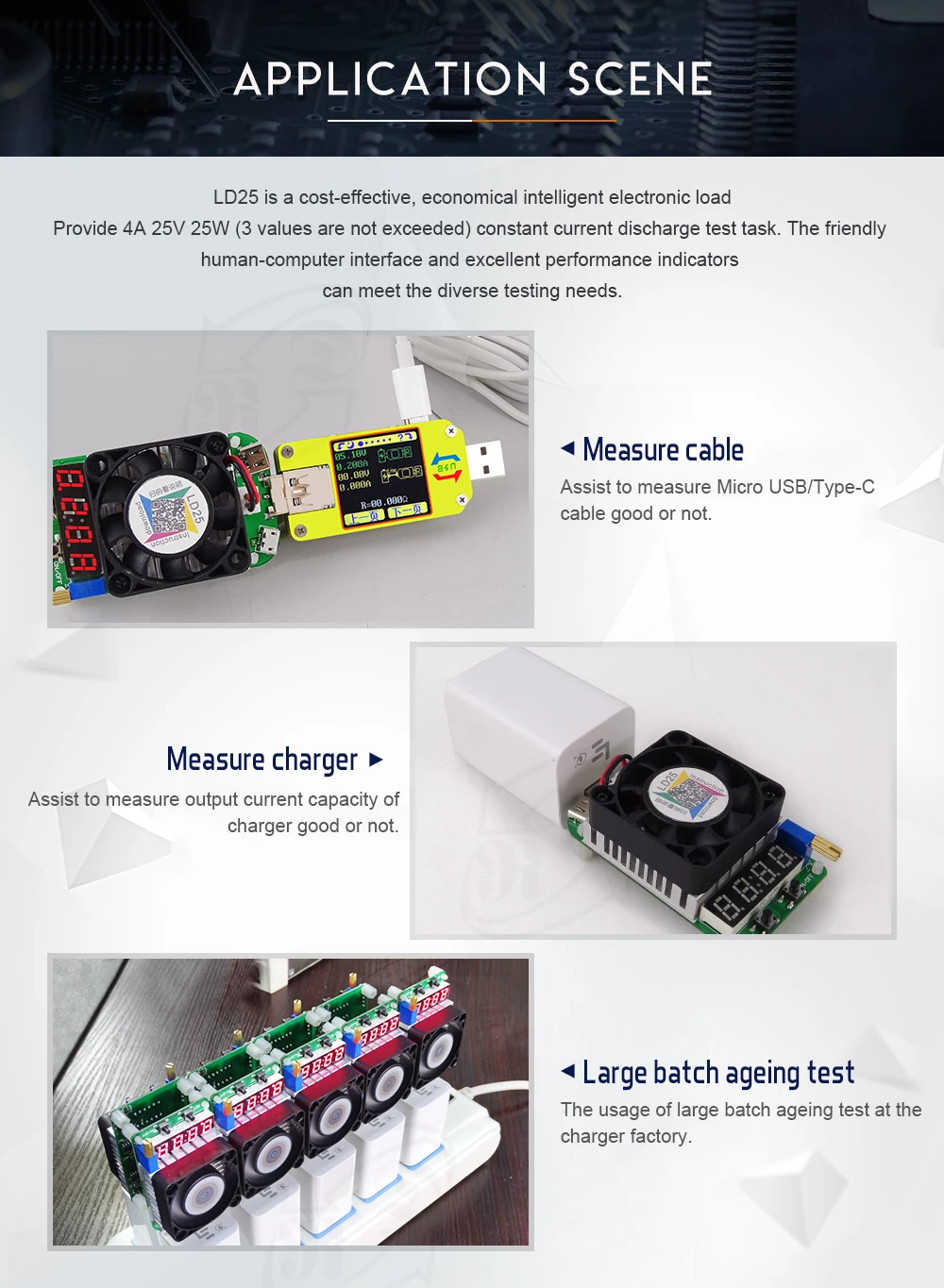

Применение

Помочь измерить кабель Micro USB хороший или нет

Помощь в измерении кабеля Type-C в хорошем состоянии или нет

Помощь в измерении выходного тока емкости зарядного устройства в хорошем или нет

Использование теста на старение больших партий на заводе зарядных устройств
