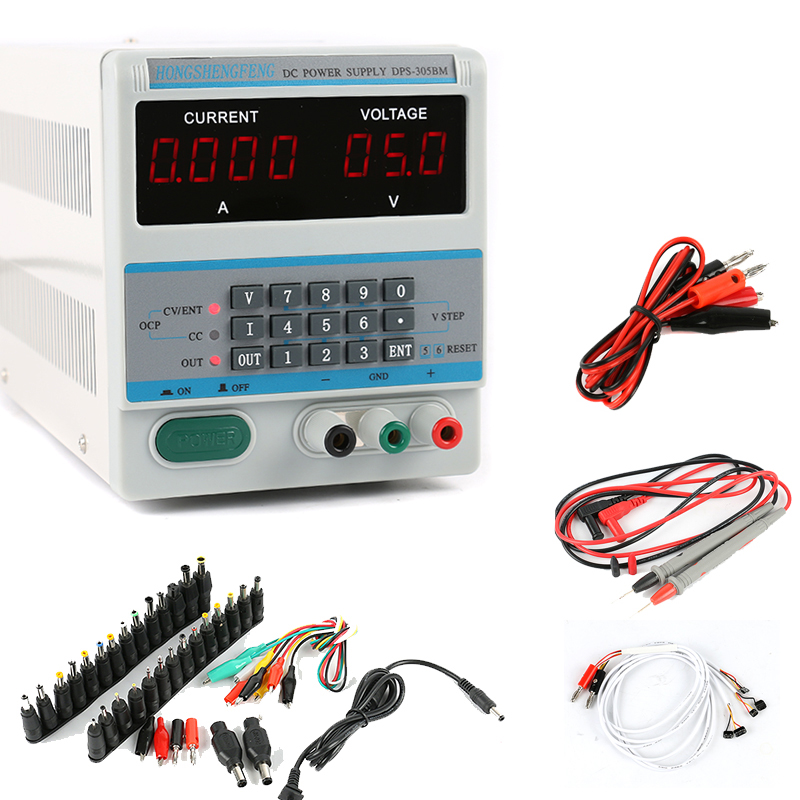

Высокоточный источник питания для цифрового программирования DPS-305BM 30V/5A 0.001A 0,1 V DC Jakc Kit для ремонта ноутбуков и телефонов

Серия DPS DC источник питания Спецификация

Обзор:

DPS серия Цифровой Вход Регулируемый источник питания постоянного тока предназначен для лаборатории, школы, производственных линий и электронного ремонта предназначен для использования. Стабильность напряжения высокая, Малый пульсационный фактор, улучшила защиту от короткого замыкания и защиту от перегрузки по току. Из-за значения напряжения цифровой ввод клавиатуры, сократить время настройки напряжения, полностью преодолеть традиционную регулировку потенциометра плохой контакт, вызванный феноменом нестабильности напряжения. Внутренний источник питания, содержащий электронный переключатель, может удобно открыть выходную нагрузку.

BM и CM имеют функцию и разницу функций:

1 Общие характеристики: постоянный ток и постоянное напряжение, Измерение постоянного тока и Ма, выходное отверстие, быстрое напряжение, все функции шага.

2 см увеличенная функция: Быстрый call10 групп данных о напряжении и токе и хранение пользовательских требований 10 групп данных о напряжении и токе, клавиатура блокировки паролем, предотвращение неправильного использования или вандализма.

3two power new OCP автоматическое отключение от перегрузки по току (сверхтоковое автоматическое выходное напряжение).

Спецификация двух параметров

1. Номинальные условия работы и размеры

Мощность напряжение питания 220V + 10% 50/ 60 Гц

Условия работы: 0-40 температуры относительной влажности 80%

Температура хранения: -10-70C70% относительная влажность

Размеры: 265x128x150 мм (Д * Ш * В)

Вес: DPS303 2,3 кг

DPS305 2,3 кг

2. Параметры регулируемого состояния

Выходного напряжения from0to 30V может быть постоянно регулировать (для того, чтобы вы правильно различили стоимости 0,1 V)

Точность выходного напряжения: + 0,1 V

Стабильность напряжения: < 0.01% + 3 мВ

Стабильность нагрузки: < 0.01% + 3 мВ

Время восстановления: 100US

Пульсационное напряжение шума: < 1mVRMS (5 Гц-1 МГц)

Температурный коэффициент: < 300ppm/C

В 3, параметры постоянного тока

Значение постоянного тока: 305BM / CM5A Ma Максимальный постоянный ток 500 мА

303BM / CM3A Ma постоянный ток maximum500 mA

Постоянный ток выходной ток от 0 до номинального значения непрерывной регулировки (чтобы отличить значение 0.01A)

Точность Вывода постоянного тока: + 0.01A ( MA точность постоянного тока: + 1mA)

Стабильность тока <0.1% + 3mA

Стабильность нагрузки <0.1% + 3 мА

Пульсационный ток шума <3 мм

В 4, OCP сверхтоковый автоматический параметр отключения

OCP значение тока: 305BM / CM5A ( ANN точность: + 10mA)

Ma OCP значение тока is500 mA ( MA точность: + 1mA)

5. Точность отображения тока и напряжения

Напряжение точность отображения: + 0,1 V (Постоянное Текущее состояние)

Точность отображения тока: + 0,01a (постоянное давление)

Ma точность отображения тока: + 1 мА (постоянное давление)

6. Емкость для хранения

Хранение и вызов десять тока, данные о напряжении (303 /305/см)

Начальная депонирована в данных: 1 кнопка (3 В) 2(5 В) Кнопка 3(9 в) 4(12 В) 5 Кнопка (13,8 В) 6(15 В) 7(18 в) 8 кнопочных кнопок (19 в) 9(20 в) 0(24 В) значение текущего ключа 5A, пользователь может произвольно изменить желаемое напряжение и ток.

В 7, диапазон шагов напряжения

10V / 1V/0,1 V подъема напряжения шаг

Три функции панели

В 1, передняя панель

Окно отображения тока

Окно отображения напряжения

Клавиатура ввода данных (двойные функциональные клавиши: 0/мА Десятичная точка/защелка/ENT / password4/шаговый

7 /8/9 шаг/step2 /1step3/шаг)

Постоянное напряжение/сигнальная лампа

Лампа постоянного тока

Выходной индикатор

Индикатор состояния Ma

Выключатель питания

Выходные порты: " -" отрицательная полярность (черный)

GND: Заземление заземления терминал (зеленый)

Выходные порты: "+" положительный (красный)

В 2, задняя панель

Входное гнездо переменного тока (включая страховую трубку)

110V / 220V выключателя (дополнительно)

Вентилятор охлаждения (опционально)

Четыре примечания по использованию

1. Начальное состояние мощности:

Мощность каждый раз при включении, первый display888-888digital модели отображения трубки, а затем, на дисплее настройки напряжения и значений тока, и, наконец, в рабочее состояние и выход.

2. Значение входного напряжения

Шаг ввода

123456 клавиши 10V / 1V/0,1 V Шаг подъема ключ, для того, чтобы предотвратить неправильной повреждения нагрузки, приподнимите 10V должны также нажать 4 and7 or4 and1to лифт.

B вход ключа

Колонка: требуется 13,8в выходное напряжение

В соответствии с напряжением V соответственно 138 нажмите клавишу ENT, чтобы закончить.

Колонка: необходимо напряжение на выходе 9 в

В соответствии с напряжением V на 9, а затем клавиша ENT завершена.

Колонка: нужно выход 4,5 V

В соответствии с напряжением V 4,5 и, наконец, нажмите клавишу ENT не будет завершен.

В соответствии с напряжением V, соответственно, на 04,5, наконец, нажмите клавишу ENT и результат такой же, как и выше.

Слово с самым сложным и самым простым методом ввода результаты одинаковые.

Подсказка.

Входные данные напряжения больше 300 и больше 30 в, инструменты не принимают вход, возврат не установлен до значения напряжения. Когда входные данные клавиатуры не отвечают требованиям или вводят неправильные данные, их необходимо удалить для ввода новых данных во время, нажмите клавишу V, поэтому просто удалите данные входного напряжения, можно войти снова. Если на этот раз, чтобы выйти из состояния настройки напряжения, необходимо только нажать клавишу ENT (и для выхода ввода напряжения необходимо нажать кнопку V, нажмите клавишу ENT для выхода в обратную сторону).

Окно отображения напряжения немного мигает слово, затем мощность ждет ввода бит данных.

V / ENT светильник подтверждения входного сигнала мигает, указывая устройство в ожидании, чтобы пользователь мог нажать кнопку ENT для подтверждения.

3, значение входного тока

Входное значение тока автоматически переносится в состояние аппарата постоянное значение тока постоянного тока, когда ток нагрузки равен и больше, чем значение постоянного тока, мощность от состояния напряжения в автоматическом состоянии постоянного тока, ограничения тока в установленном значении к выходу, не вырезая нагрузку.

Столбец: нужно for1.38A выходной ток

В зависимости от силы тока I, соответственно, 1,38 и, наконец, нажмите клавишу ENT не будет завершен.

Колонка: требуется выходной ток for5A

В соответствии с током I непосредственно by5follow the ENT key является завершенным.

Колонка: требуется 0,5a выходной ток

В соответствии с текущим I непосредственно press.5наконец нажмите клавишу ENT завершена.

В зависимости от силы тока I, соответственно, 0,5 и, наконец, нажмите клавишу ENT и результат один и тот же, как описано выше.

Слово с самым сложным и самым простым методом ввода результаты одинаковые.

Подсказка.

Входные данные напряжения больше than500 (данные 303BM/см до максимум 300,3A) и больше или равен 0,00a5a, инструменты не принимают вход, возврат не устанавливает текущее значение раньше.

Когда вы нажимаете клавишу I, окно отображения тока для отображения текущего входного значения, когда вход питания и входной RMS подтверждения, устройство для отображения значения входного тока, при возврате для отображения фактического измерения тока.

Когда входные данные клавиатуры не отвечают требованиям или вводят неправильные данные, их необходимо удалить для ввода новых данных,

Во время нажатия кнопки I входные данные удаляются, можно вводить снова. Если на этот раз для выхода из текущих настроек, необходимо только нажать клавишу ENT (и для выхода из текущего режима ввода необходимо нажать кнопку I, нажмите кнопку ENT для выхода в обратную сторону).

Когда вы нажимаете клавишу I, устройство останавливает выходное напряжение, нажимается только кнопка ENT, для выходного напряжения. Текущее окно дисплея немного мигает, затем вводит текущие данные.

ENT или V / ENT подтверждение входного сигнала лампа блестит, показывающее устройство для нажатия кнопки ENT

В 4, характеристики постоянного тока и напряжения

Когда выходной ток достигает предварительно определенного входного постоянного потока и постоянного значения, автоматически от состояния постоянного напряжения в состояние постоянного тока, но вместе с нагрузочным током ниже установленного значения, автоматически от постоянного тока постоянного напряжения, возвращенного в состояние. На передней панели индикаторной лампы V светится в состоянии постоянного давления, передняя панель индикаторной лампы яркая в состоянии постоянного тока I.

Колонка: для зарядки аккумулятора/12 В постоянного тока, выходная мощность устанавливается на 13,8 В, значение постоянного тока устанавливается на to1A, в то время как источник питания Выход доступ к аккумулятору, 1А зарядка аккумулятора постоянного тока, когда зарядка завершена, не требуется постоянный ток 1А, В то время как источник питания для батареи напряжение 13.8в трикле дополнение.

В 5, мощность два режима защиты тока

Электроэнергия по умолчанию автоматически переходит в режим защиты постоянного тока, значение настройки тока-это значение постоянного тока.

OCP автоматическое отключение от перегрузки по току методы доступа:

Сначала нажмите на 4 кнопки, не ослабляйте состояние, нажмите кнопку I, индикатор CC загорается, введите OCP перегрузки по току автоматическое отключение, и состояние в OCP, CV огни и cc-огни одновременно яркие, До ввода или сохранения значения постоянного тока автоматически преобразуется в COP автоматически останавливает значение выходного тока.

Когда значение тока нагрузки равно или больше, чем значение потока OCP, оно автоматически остановит выходную мощность, отображение тока и напряжения для 000-000, выключение света одновременно. Необходимо выходное напряжение, просто нажмите кнопку OUT, OUT lights, источник питания автоматически значение выходного напряжения.

Специальное примечание: когда питание выключено после перезагрузки, OCP автоматически исчезнет, введите постоянный ток CC.

6. Блокировка паролем клавиатуры (303 / 305 см)

В отдельном пресс ENT три отделение для банкнот, V / ENT индикатор светильник начнет мигать, ожидая, чтобы ввести пароль, мощность, чтобы остановить выход, при нажатии на кнопки 258 кнопку три, ENT или V / ENT инструкции показывают фонари, чтобы медленно мигать, объясните пароль был введен правильно, В то же время выходное напряжение. Такое состояние V I 0. Ключ потерян, не может изменить данные о напряжении/токе/хранении/вызове/MA. Подъем пароля: Повторите вышеуказанный процесс после первого, на восстановление V I 0key функций.

Подсказка.

Этот код доступен только авторизованным пользователям.

Если вы нажимаете ENT three banknote, ENT лампы быстро мигают в течение нескольких секунд, пароль или пароль не верны, тогда устройство автоматически возвращается в предыдущее состояние.

В 7, функция переключения на выходе

В тех случаях, когда прибор находится вне индикатор светильник, нажмите отмычка, в то время как источника питания и подача прекартится). Когда прибор выключен, указывающий, что лампа погаснет, нажмите клавишу OUT и в выпуске, в то время как источник питания выходной, а индикатор-светильник.

8, хранение/вызов (303 / 305 см)

A Хранение:

Чтобы настроить требуемое хранилище V, I value, в отдельном нажатии. (Десятичная) Кнопка в течение 3 секунд, а затем, V / ENT лампа мигает медленно, питание в состоянии хранения, затем медленная вспышка 5 секунд, если press0 to9number клавиши, затем ток, данные о напряжении хранятся в ключах (Например, as1, хранение a1keys ). В то же время, V / ENT лампы мигают и входят в рабочее состояние.

Если медленное мигание 5 секунд без нажатия клавиш 0to 9, то из сохраненного состояния и обратно в работу.

B Быстрый вызов:

Отдельный Быстрый Клик. (Десятичный) ключ, V / ENT лампа мигает, мощность в выключенном состоянии, в быстрой вспышке 3 секунды, если press0 to9 клавиши с цифрами, источник питания автоматически удаляется из существующих кнопок before0 to9keys в данных о токе и напряжении, а также на дисплее и выходе.

Если вспышка быстро мигает в течение 3 секунд без нажатия клавиш 0to 9, то из состояния и обратно в работу.

9, текущее преобразование A / mA

Начальный электризующий ток A или постоянный ток A дисплей, максимальный выходной ток 3A or5A, при отдельном нажатии 0 клавиш, 3 секунды спустя, индикатор mA светильник, десятичный ток, мощность в выходном состоянии, отображение тока или значение постоянного тока-единицы Ma, максимальный выходной ток 0,5a.

Если требуется питание, чтобы вернуться в состояние A, Shun снова раздельно нажмите 0 клавиш, через 3 секунды индикатор mA погаснет, он возвращает состояние.

Подсказка.

303BM / CM значение постоянного тока установлено to300 Ma, от Ann до Ma,500 mA значение постоянного тока автоматически,

В этот момент вы можете измерить максимальный ток 500 мА, постоянный ток 500 мА. И 303BM / CM Ma, Ma Диапазон настройки 0 -300 Ma500 mA и фиксированный. В то время как Диапазон установки 305BM / CM Ma составляет 0 -500 мА.

В 10, увеличение охлаждающего вентилятора

Эта машина не имеет конструкции вентилятора, поддерживает полную выходную мощность, 24 часа или более непрерывную полную выходную мощность, может быть добавлен для снижения температуры в вентиляторе машины.

Метод: установка машины в плате Питания защищены интерфейс вентилятора CJ11(Vcc является положительным) и отверстие для крепления вентилятора, пользователю нужно только добавить модель 802524V напряжение для постоянного тока вентилятора.

Пять вопросов, требующих внимания

В 1 Выбор входного напряжения: входное напряжение переменного тока должно быть 220 В + 10% 50 Гц.

В 2, земля: три ядра линии электропередачи к защитному терминалу земли должны быть надежным доступом безопасности, чтобы обеспечить безопасность пользователей и периферийного оборудования.

3. Замена страховой трубки: когда источник питания после нажатия выключателя питания, панельные лампы и цифровая трубка все яркие, может быть

Страховые трубки ожога, если подтверждение является страховой трубки ожога, придется найти страховые трубки ожога причины и устранение, замена тех же спецификаций

Страховая трубка. Помните, что Замена трубки предохранителя должна вытягивать штепсельную вилку из розетки, ее можно заменить.

4, размещение: чтобы обеспечить мощность жизни, используется в течение длительного времени, пожалуйста, держите мощность в хорошо проветриваемой среде (23 градуса C.

5 C ), не ставьте в окружающую среду температуру выше, чем 40 градусов C место, радиатор расположен на задней части прибора, должны оставить достаточно места

Для облегчения рассеивания тепла. Не долгое время, должен быть разъем питания.

В 5, ненормальная работа: режим работы и бездействия источника питания не вызовет повреждения питания, но может повредить нагрузку (когда

Выходное напряжение превышает напряжение нагрузки).

6. Ликвидация неисправностей: мощность, если есть какие-либо аномалии, пожалуйста, отправьте к производителю или поставщику, не для ремонта или причины

Все последствия, производители не будут нести.
