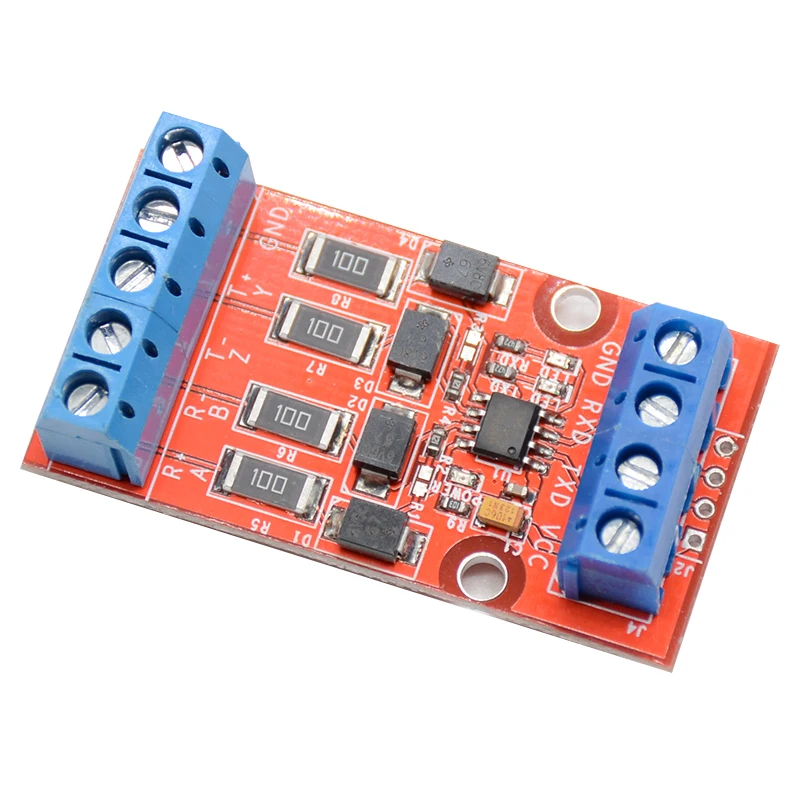

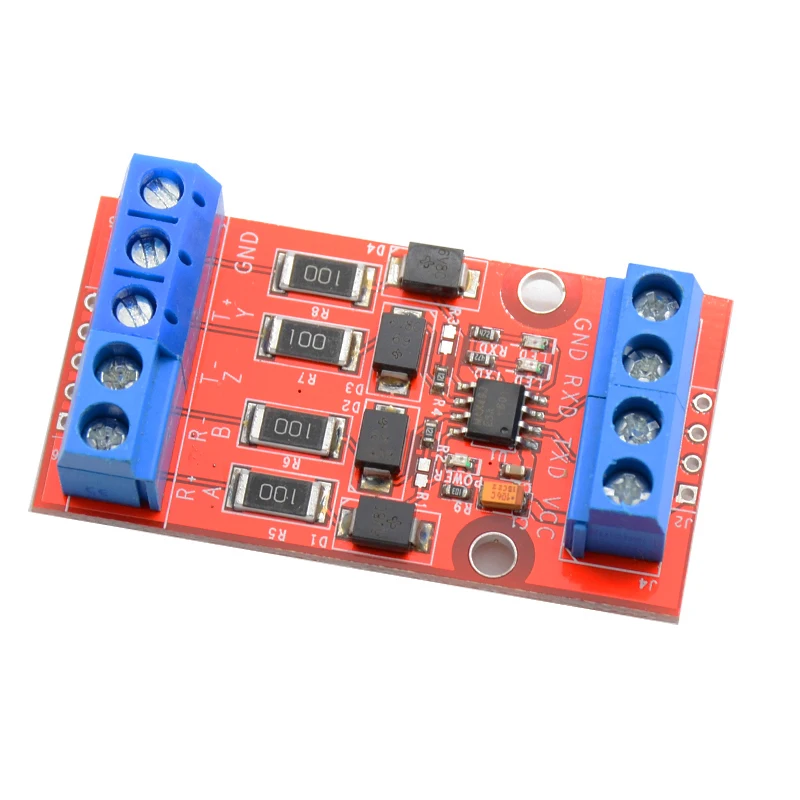

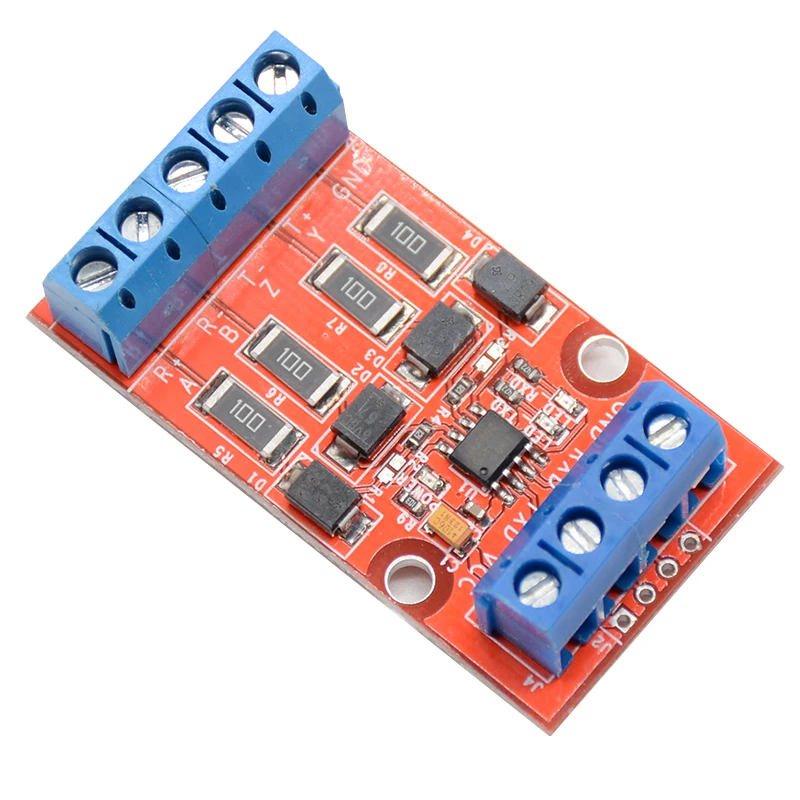

Описание:
Этот модуль имеет схему защиты от перенапряжения и перегрузки по току в реальном времени уровень сигнала RS422, чтобы обеспечить нормальную работу чипа MAX490, этот модуль, за исключением внешних контактов, использует компоненты SMD для обеспечения лучшей передачи сигнала, И улучшить характеристики EMC системы. Так что модуль как возможные приложения во все более и более плохой среде.

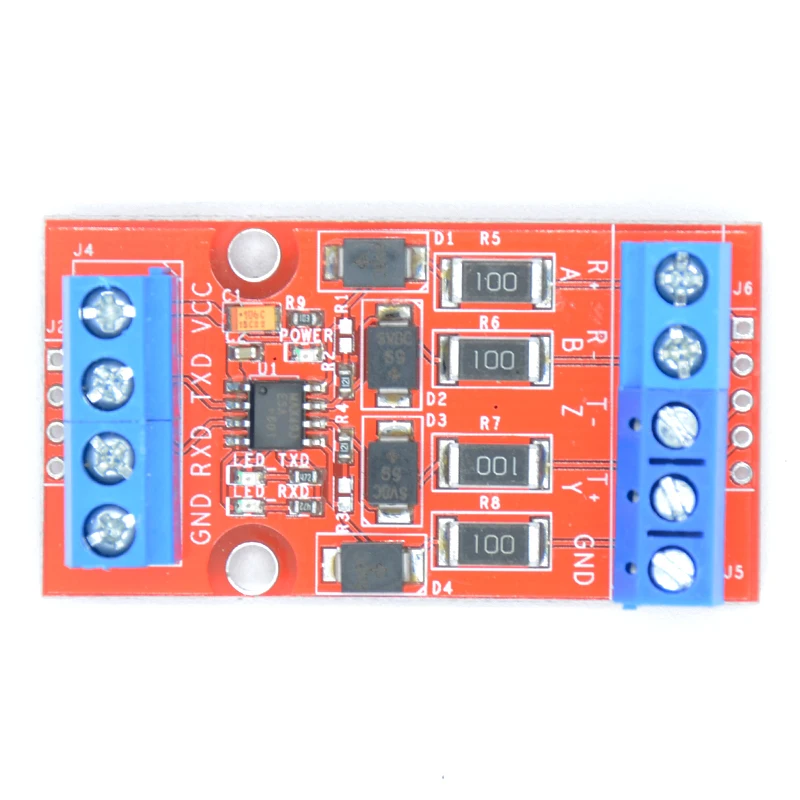

Определение интерфейса модуля:
Сторона клеммы модуля 4P:
VCC, + 5 В
TXD, передача TTL (UART) модуля, вывод приема RXD connecte SCM
RXD, передача TTL (UART) модуля, вывод приема TXD connecte SCM
GND, большой провод этого модуля (линия должна быть подключена к большой однокристкой системе.)
Сторона клеммы модуля 5P:
R +/A, подножка этого модуля, необходимо подключить контакт T +/Y других модулей 422
R-/B: ножка B этого модуля, необходимо подключить контакт T-/Z других модулей 422
T-/Z: z-ножка этого модуля, необходимо подключить контакт R-/B других модулей 422
T +/Y: y ножка этого модуля, необходимо подключить контакт R +/A других модулей 422
Посылка включено:
1 *
Двунаправленный сигнальный модуль RS422 к TTL
