Однофазный тороидальный трансформатор тока 0,5 а стандарта CE, тип кольца CT класс/1

MSQ-60 500/5A 250A 400A 500A 600A 750A 800A 1000A 1200A трансформатор тока

Эта серия CT может применяться для тестирования, контроля, отображения и записи работы электрооборудования, а также для защиты оборудования от повреждений, В цепи переменного тока с номинальным значением напряжения ниже 720V и частотой 50-60 Гц. Продукт также может быть применен для формирования полного комплекта шахтного трансформатора
Продукция соответствует стандартам VDE 0414, BS7626 и IEC 44-1.

Характеристики

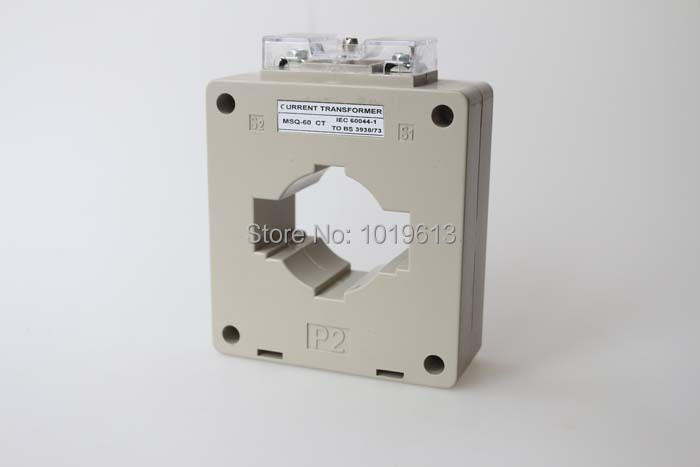

1.MSQ-60 (маленький) трансформатор тока низкого напряжения

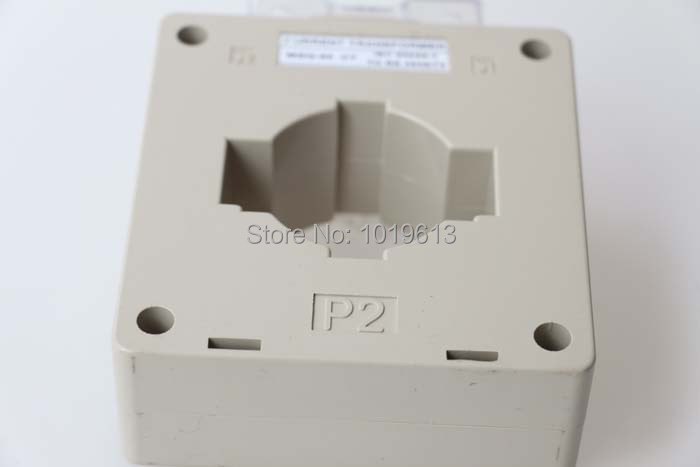

2. Размер отверстия шины 60 мм
3. Использовать для счетчика энергии

Трансформаторы тока изготовлены в соответствии со стандартом IEC-185.

Класс точности: 1,0 (см. Таблицу)

Номинальное напряжение: 600V (см. Таблицу)

Номинальный секундный ток 5А (или 1А по запросу)

Фактор безопасности: FS5

Диапазон рабочих температур: -20 ° C ~ + 45 ° C

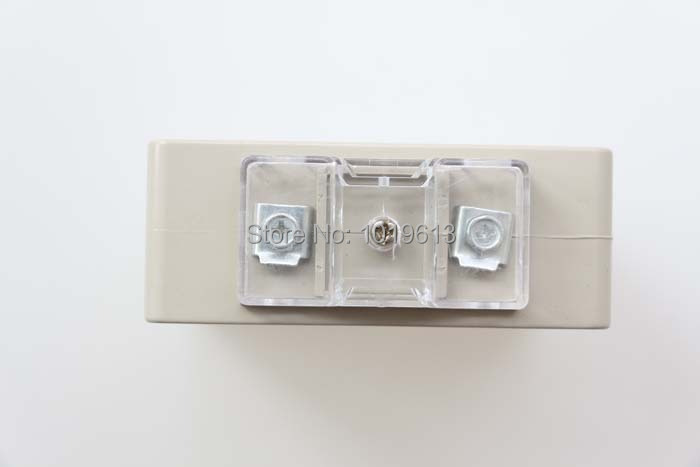

Пластина ABS чехол, полностью закрытая, Встроенная крышка и несколько амперных выходов на вторичной боковой железной пластине для

Крепежный металлический корпус-2 штуки-1, железный стержень и стержень для крепления Медного стержня-3 штуки.

Технические характеристики трансформаторов тока:

Тип	Коэффициент тока (A)	Номинальная мощность (ВА)		Номинальный
		Класс: 0,5	Класс: 1	Частота (Гц)
MSQ-60	400/5	5-10	5-10	50/60
	500/5	5-10	5-10	50/60
	600/5	5-10	5-10	50/60
	630/5	5-10	5-10	50/60
	750/5	5-10	5-10	50/60
	800/5	5-10	5-10	50/60
	1000/5	5-10	5-10	50/60
	1200/5	5-10	5-10	50/60
	1600/5	5-10	5-10	50/60

Контурный Чертеж Изделия
