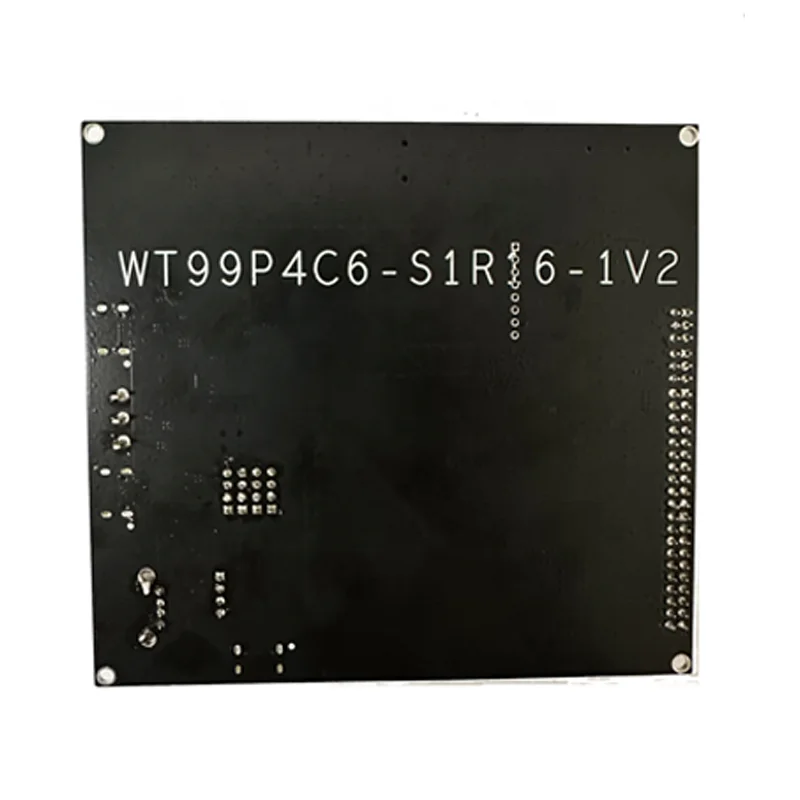

Плата разработки WT99P4C6-S1

Ключевой компонент

Описание

J1

Все доступные контакты GPIO сломаны вне к блоку J1 заголовка для легкого взаимодействия. Более подробную информацию см. В разделе Блок заголовка.

ESP32-C6 разъем для программирования модуля

Разъем можно использовать с ESP-Prog или другими инструментами UART для прошивки на модуль ESP32-C6.

ESP32-C6-MINI-1 модуль

Этот модуль служит модулем связи Wi-Fi и Bluetooth для платы.

Микрофон

Встроенный микрофон, подключенный к интерфейсу аудио чип для Codec.

Кнопка сброса

Сбрасывает плату.

Аудио чип для Codec

ES8311-это Моно-аудио с низким энергопотреблением чип для codec. Он включает в себя одноканальный АЦП, одноканальный ЦАП, малошумящий предусилитель, драйвер для наушников, цифровые звуковые эффекты, аналоговое микширование и функции усиления. Он взаимодействует с чипом ESP32-P4 через шины I2S и I2C, чтобы обеспечить аппаратную обработку звука независимо от аудиоприложения.

Выходной порт динамика

Этот порт используется для подключения динамика. Максимальная выходная мощность может управлять динамиком 4 Ом, 3 Вт. Расстояние между выводами 2,00 мм (0,08 ).

Аудио чип PA

NS4150B-это совместимый с EMI монофоном усилитель мощности звука класса D мощностью 3 Вт, который усиливает аудиосигналы от аудио чип для codec для управления динамиками.

От 5 V до 3,3 V LDO

Регулятор мощности, который преобразует источник питания 5 В в выход 3,3 В.

Кнопка загрузки

Кнопка управления режимом загрузки. Нажмите кнопку Кнопка сбросаУдерживая нажатой Кнопка загрузкиДля сброса ESP32-P4 и входа в режим загрузки прошивки. Затем прошивку можно загрузить на SPI flash через порт USB-to-UART.

Ethernet PHY IC

Чип Ethernet PHY подключен к интерфейсу ESP32-P4 EMAC RMII и порту Ethernet RJ45.

Понижающий конвертер

Понижающий DC-DC конвертер для источника питания 3,3 V.

Микросхема моста USB-к-UART

CP2102N-это один мост USB-к-UART, подключенный к интерфейсу ESP32-P4 UART0, CHIP_PU и GPIO35 (ОБВЯЗОЧНЫЙ контакт). Он обеспечивает скорость передачи данных до 3 Мбит/с для загрузки и отладки прошивки, поддерживая функцию автоматической загрузки.

Включение питания 5 В светодиодный

Это светодиодный загорается, когда плата питается через любой порт USB Type-C.

Порт Ethernet RJ45

Порт Ethernet, поддерживающий адаптивность 10/100 Mbps.

Порт USB-к-UART

Порт USB Type-C можно использовать для питания платы, прошивки чипа и связи с чипом ESP32-P4 через микросхему моста USB-to-UART.

USB-порт для подключения питания

Порт USB Type-C, используемый для питания платы.

Порт USB 2.0 Type-C

Порт USB 2.0 Type-C подключен к высокоскоростному интерфейсу USB 2,0 OTG ESP32-P4, совместим со спецификацией USB 2,0. При общении с другими устройствами через этот порт ESP32-P4 действует как USB-устройство, подключающееся к USB-хосту. Обратите внимание, что порт USB 2.0 Type-C и порт USB 2.0 Type-A не могут использоваться одновременно. USB 2. Порт 0 Type-C также может использоваться для питания платы.

USB 2.0 Type-A порт

Тип USB 2,0-порт подключен к высокоскоростному интерфейсу USB 2,0 OTG ESP32-P4, соответствует спецификации USB 2,0. При общении с другими устройствами через этот порт ESP32-P4 действует как USB-хост, обеспечивая ток до 500 мА. Обратите внимание, что порт USB 2.0 Type-C и порт USB 2.0 Type-A не могут использоваться одновременно.

Выключатель питания

Переключатель включения/выключения. При переключении в сторону знака включения плата включается (5 V), при переключении от знака включения плата выключается.

Переключатель

TPS2051C-это выключатель питания USB, который обеспечивает ограничение выходного тока 500 mA.

Разъем MIPI CSI

Разъем FPC 1,0 K-GT-15PB используется для подключения внешних модулей камеры для обеспечения передачи изображения. Подробности см. В спецификации 1,0 K-GT-15PB в соответствующих документах. Технические характеристики FPC: 1,0 шаг мм, 0,7 ширина штифта мм, 0,3 толщина мм, 15 контактов.

Понижающий конвертер

Понижающий DC-DC конвертер для блока питания VDD _ HP ESP32-P4.

ESP32-P4

Высокопроизводительный микроконтроллер с большой внутренней памятью и мощными возможностями обработки изображений и голоса.

40 МГц XTAL

Внешний прецизионный кварцевый генератор 40 МГц, который служит часами для системы.

32,768 кГц XTAL

Кварцевый генератор с внешней точностью 32,768 кГц, который служит часами с низким энергопотреблением, пока чип находится в режиме глубокого сна.

Разъем MIPI DSI

Разъем FPC 1,0 K-GT-15PB используется для подключения дисплеев. Дополнительные сведения см. В спецификации 1,0 K-GT-15PB в соответствующих документах. Технические характеристики FPC: 1,0 шаг мм, 0,7 ширина штифта мм, 0,3 толщина мм, 15 контактов.

Вспышка SPI

Флэш-память 16 МБ подключается к чипу через интерфейс SPI.

Слот для карт MicroSD

Плата разработки поддерживает микрокарту в 4-битном режиме и может хранить или воспроизводить аудиофайлы с микрокарты.
