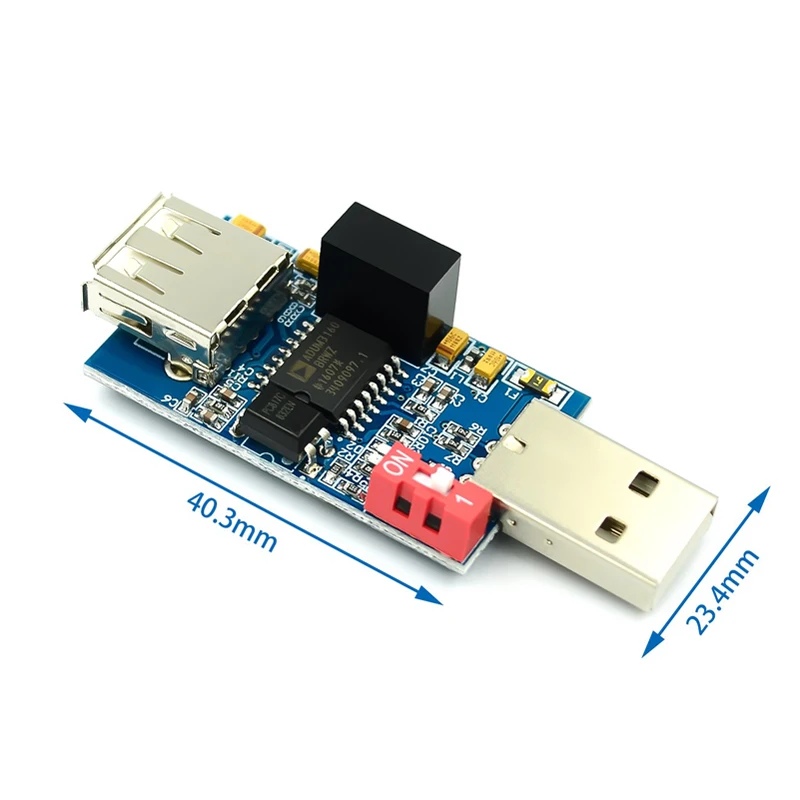

FT232RL изоляция USB к последовательному порту RS485 485 к модулю USBFT232RL485 MCS-83FUSD418 1/4-позиционная защита от муфты USB ADUM3160

Изолированный адаптер последовательного преобразователя FTDI USB в RS485

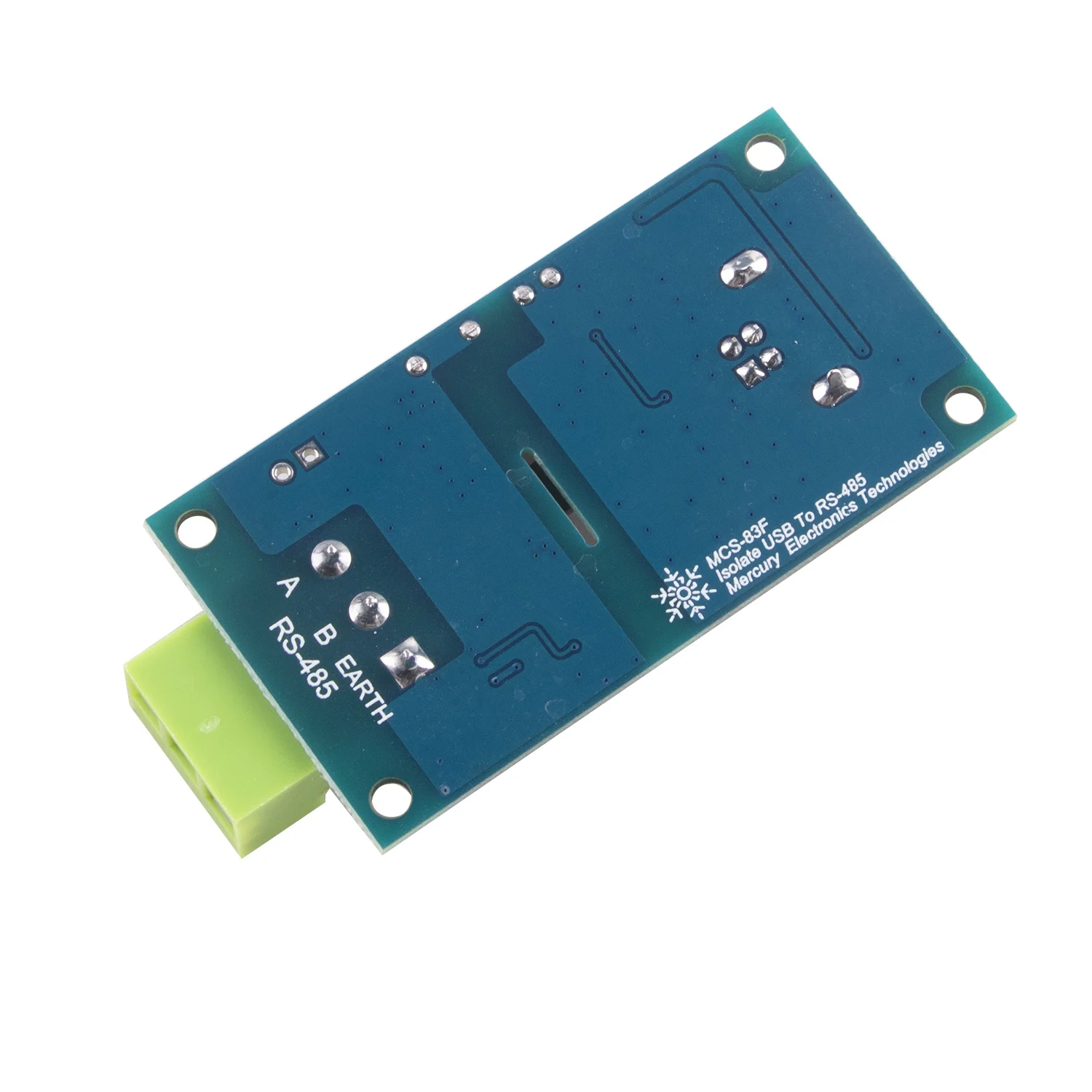

Распиновка: данные A+, данные B-, GND

Чип: Оригинальный чип FTDI, импорт из Великобритании.

Драйвер FTDI:www.ftdichip.com

Поддержка системы: Win7/8/10/XP/Android/Mac OS/Linux/Wince/Linux/Vista

Посылка: 1 последовательный адаптер FTDI RS485

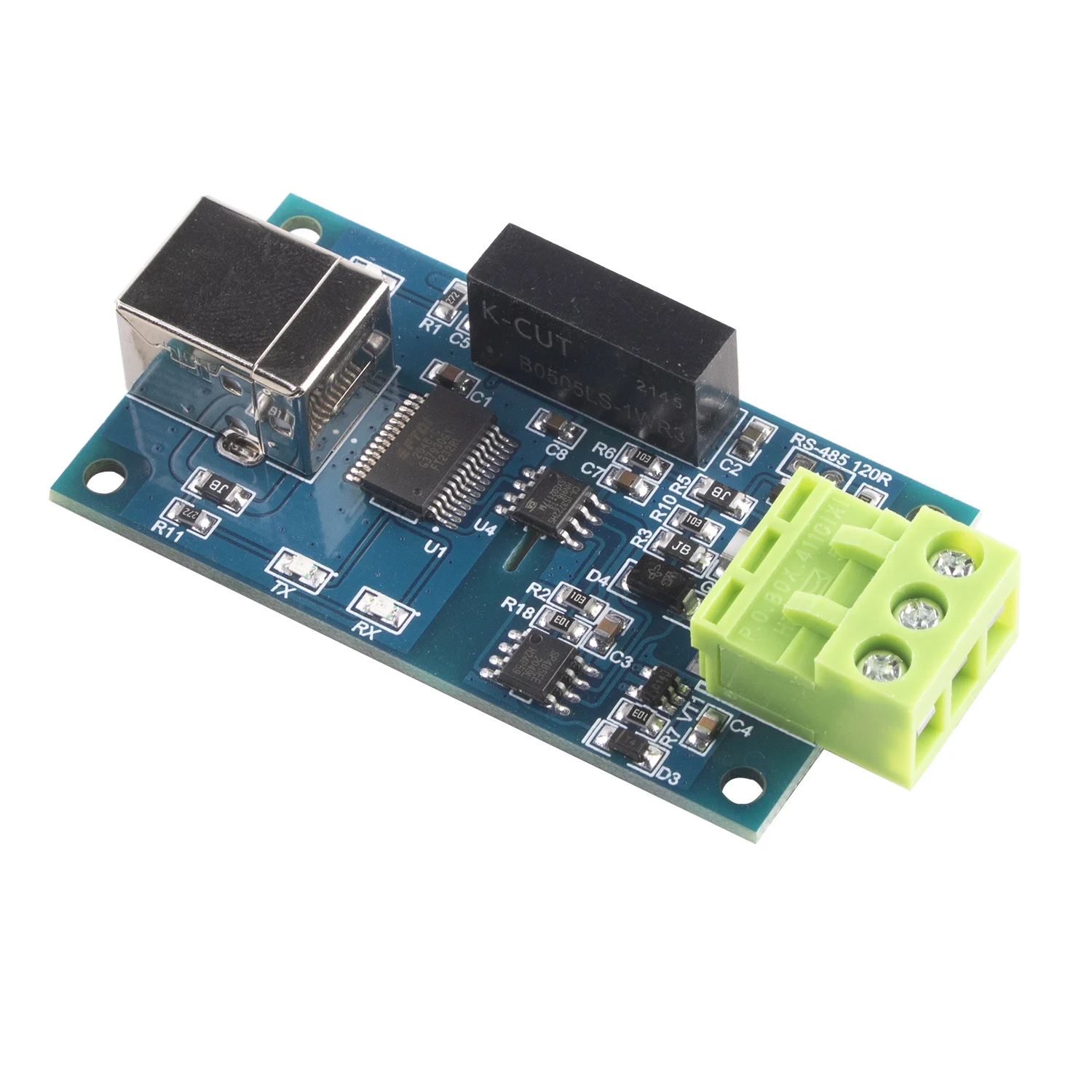

FT232RL магнитно изолированный последовательный порт USB-RS-485.

Изолированный последовательный порт USB-RS-485 подходит для промышленных случаев с высоким спросом.Он реализует интерфейс USB в RS-485, полную электрическую изоляцию 1500 В, встроенный изолированный источник питания (нет необходимости во внешнем источнике питания), встроенную высокоскоростную схему автоматического преобразователя, автоматическую передачу и переключение приема, интеграцию Статическую защиту, импульсную защиту, защиту от перегрузки по току и молниезащита эффективно предотвращают повреждение USB-порта компьютера, сбои компьютера и синие экраны, вы

основная особенность

Оригинальный чип FT232RL поддерживает стандартную скорость передачи данных, например 2400/9600/115200/921600.

Поддержка 32/64-битной операционной системы Windows/Mac/Linux, совместимой с оригинальной программой последовательного порта.

Запатентованная схема автоматического управления потоком, нет необходимости отправлять и получать переключение, скорость может достигать921600Bps в 8 раз больше, чем у аналогичных продуктов115200бип.

Встроенный изолирующий чип ADUM3201 третьего поколения ADI с хорошей формой волны, высокой скоростью, низким кодом ошибки и высокой надежностью.

Увеличьте площадь изоляции и перегородок, проденьте печатную плату, зарезервируйте достаточное расстояние проникновения и повысьте безопасность.

Встроенный специальный чип SM712 для защиты от электростатического разряда (производительность лучше, чем у обычной трубки TVS аналогичных продуктов)

Встроенная импульсная защита TVS.

Встроенный предохранитель с самовосстановлением для защиты от перегрузки по току

Встроенная газоразрядная трубка для молниезащиты.

Встроенные контакты, сменное балансовое сопротивление 120R, удобное для отладки клемм.

Сменная клеммная колодка надежна и удобна.

Интегрированный источник питания, отправка и прием светодиодных индикаторов позволяют наблюдать за состоянием связи.

100% оригинальные чипы, абсолютно новые материалы, отправленные после 100% тестирования.

Специальное примечание

Этот последовательный порт имеет настоящий тип изоляции, а GND и контакты связи изолированы, вместо ложной изоляции, где GND не изолирован, обратите внимание на различение.

Для использования некоторых изолированных последовательных портов требуется внешний источник питания.Этот последовательный порт не требует внешнего источника питания, и его можно использовать, подключив USB.

О FT232RL

FT232R это новейшее устройство, которое можно добавлять в ряд устройств интегрированной схемы с интерфейсом USB UART.FT232R это интерфейс USB-последовательный UART с дополнительным выходом тактового генератора и новым FTDIChip-ID?функция ключа безопасности.Кроме того, доступны асинхронные и синхронные режимы интерфейса битового челки.Конструкция USB-последовательный порт с использованием FT232R была дополнительно упрощена за счет полной интеграции внешнего EEPROM, тактовой схемы и USB-резисторов в устройство.

FT232R добавляет две новые функции по сравнению со своими предшественниками, эффективно делая его чипом «3 в 1» для некоторых областей применения.Внутреннюю генерируемую тактовую частоту (6 МГц, 12 МГц, 24 МГц и 48 МГц) можно вывести из устройства и использовать для управления микроконтроллером или внешней логикой.Уникальное число (Идентификатор FTDIChip?)во время производства сжигается в устройство и читается через USB, образуя таким образом основание ключа безопасности, который можно использовать для защиты прикладного программного обеспечения клиента от копирования.

• Одночиповый интерфейс USB для асинхронной последовательной передачи данных.

• Весь протокол USB обрабатывается на чипе. Программирование прошивки для USB не требуется.

• Поддержка интерфейса UART для 7 или 8 битов данных, 1 или 2 стоп-бита и нечетного/очередного/отметки/пространства/без четности.

• Полностью поддерживаемое аппаратное или программное квитирование X-On/X-Off.

• Скорость передачи данных от 300 до 3 мегабана (RS422/RS485 и уровня TTL) и 300 передачи данных до 1 мегабана (RS232).

• Встроенная поддержка символов событий и условий разрыва линии.

• Новый идентификатор USB FTDIChip?функция.

• Новые настраиваемые контакты ввода-вывода CBUS.

• Автоматическое управление буфером передачи для приложений RS485.

• Передача и прием светодиодных сигналов привода.

• Новый тактовый сигнал 48 МГц, 24 МГц, 12 МГц и 6 МГц. Варианты управления внешним MCU или FPGA.

• Буферы приема и передачи FIFO для высокой пропускной способности данных.

• 256-байтовый буфер приема и 128-байтовый буфер передачи, использующий технологию сглаживания буфера для обеспечения высокой пропускной способности данных.

• Регулируемый тайм-аут буфера приема.

• Варианты синхронного и асинхронного режима удара с RD# и WR# стробоскопы.

• Новый вариант режима бита CBUS.

• Встроенный 10-битный внутренний EEPROM для конфигурации ввода-вывода и хранения USB VID, PID, серийного номера и цепочек описания продукта.

• Устройство поставляется с предварительно запрограммированным уникальным серийным номером USB.

• Поддержка приостановки/восстановления USB.

• Поддержка конфигураций USB с питанием от шины, автономным питанием и питанием от шины высокой мощности.

• Встроенный преобразователь уровня 3,3 В для USB-ввода-вывода.

• Встроенный преобразователь уровня в UART и CBUS для подключения к логическому напряжению 5 8,5 В.

• Настоящий выходной сигнал CMOS 5 В / 3,3 В / 2,8 В / 1,8 В и вход TTL.

• Вариант выходного привода с высоким выводом ввода-вывода.

• Встроенные USB-резисторы.

• Интегрированная схема включения-сброса.

• Полностью интегрированные часы не требуются внешние кристаллы, генераторы или резонаторы.

• Полностью интегрированная фильтрация питания AVCC. Не требуется отдельный контакт AVCC и внешний фильтр R-C.

• Вариант инверсии сигнала UART.

• Режим массовой передачи USB.

• Работа от одного источника питания от 3,3 В до 5,25 В.

• Низкий рабочий ток и ток взвешивания USB.

• Низкое потребление пропускной способности USB.

• Совместимость с хост-контроллером UHCI / OHCI / EHCI.

• Совместимость с полной скоростью USB 2.0.

• От -40 до 85 градусов Расширенный диапазон рабочих температур.

Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

• Windows 8.1

• Windows 8.1 x64

• Windows 8

• Windows 8x64

• Windows Сервер2012

• Windows Сервер 2008 R2

• Windows 7

• Windows 7x64

• Windows Сервер 2008 г.

• Сервер Windows 2008x64

• Windows Vista

• Windows Vista x64

• Windows Сервер 2003 г.

• Windows Сервер 2003 x64

• Windows XP

• Windows XP x64

• Windows МЕН

• Windows 98

• Линг

• Мак ОС X

• Мак ОС 9

• Мак ОС 8

• Windows CE.NET (версия 4.2 и выше)

• Андроид

• Windows RT

Поддержка WinCE7.0
Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI работают так, как ожидалось в Windows CE 7.0.

Поддержка старых версий Windows Desktop.

ПРИМЕЧАНИЕ. Microsoft завершил поддержку сертификации XP и VISTA с помощью тестовой программы WHCK.Так как такие нынешние сборки по-прежнему будут работать на XP и VISTA, но не сертифицированы Microsoft.

Различия в API драйвера

Для большинства этих операционных систем доступны два типа драйверов: драйверы виртуального COM-порта (VCP) и драйверы прямого (D2XX).Драйвер VCP имитирует стандартный последовательный порт ПК, через который USB-устройство может взаимодействовать как стандартное устройство RS232.Драйвер D2XX обеспечивает прямой доступ к USB-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите, какой из драйверов вы хотите использовать (ВКР или Д2ХХ) а затем найдите соответствующие операционные системы.За исключением Windows 98 и Windows ME все устройства поддерживаются в каждом пакете драйверов.

Если для Android требуется драйвер VCP, обратитесь к следующей примечанию к приложению: TN 132. Добавление устройств FTDI. Поддержка драйвера VCP для Android.
