Hi-Link AX3000 Wi-Fi роутер модуль

HLK-RM65представляет собой высокопроизводительный встроенный модуль WIFI6 AX3000 от Hi-Link Electronics, высокоинтегрированный модуль маршрутизатора беспроводной сети системы в микросхеме.использованиеРешение MT7981B+MT7976C+MT7531A, стеоретическая максимальная скорость беспроводной связи 574 Мбит/с+2402 Мбит/с.Используется для высоких беспроводных характеристик, домашних развлечений, домашней автоматизации и т. д.

Используемая SoC производится с использованием передового кремниевого процесса и объединяет двухъядерный ARM. Cortex-A53MPCoreTM работает на частоте пропускания до 1,3 ГГц и большей частоте DRAM.В комплект также входят различные периферийные устройства, включая порты SGMII и USB3.0 (хост).Также реализованы два интерфейса HSGMII Ethernet 2,5 Гбит/с.MT7981B в сочетании с радиочастотным чипом представляет собой двухдиапазонный одновременный чипсет для платформы беспроводного маршрутизатора WIFI6E AX3000.

Особенности

* Двухдиапазонный (2,4 ГГц и 5 ГГц) MIMO 802.11 a/b/g/n/ac/ax RF с полосой пропускания 20/40/80/160 МГц

* Расширяемая поддержка Flash/DDR3 DDR3/DDR4-2133 2 ГБ/4 ГБ

* Диапазон полосы пропускания: 2,4-2,4835 ГГц 5,180-5,885 ГГц

* Встроенный 2,4 ГГц/5 ГГц PA, МНА

* Беспроводное соединение: подставка I-pex Generation 1.

* Интерфейс WAN.LAN1.LAN2.LAN3.LAN4.LAN5.USB3.0.

* Метод доступа к WAN PPPoE, динамический IP, статический IP, 3G/4G/5G

* Статическое назначение адреса, виртуальные серверы, хосты DMZ для переадресации портов.

* Напряжение питания модуля: DC3.3V5A

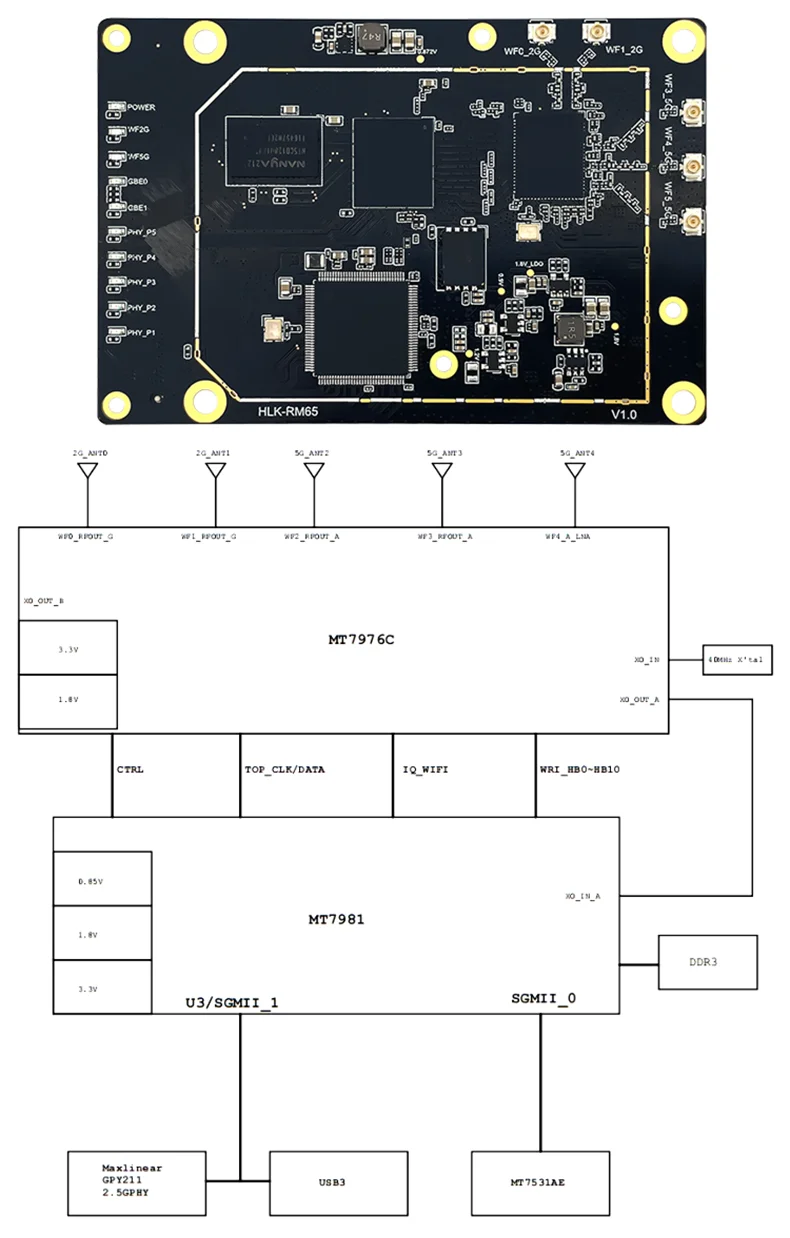

Блочная схема

Размер модуля

PIN-код модуля



Область применения

* Умный дом;

* Приборы;

* Удаленный мониторинг/управление Wi-Fi;

* Игрушечное поле;

* Управление цветным светодиодом;

* Маршрутизаторный шлюз;

* Умное сельское хозяйство;

* Домашняя маршрутизация;

* Интеллектуальное интегрированное управление пожаром и безопасностью;

* Терминалы для смарт-карт, беспроводные POS, портативные устройства и т. д.

Обратите внимание:

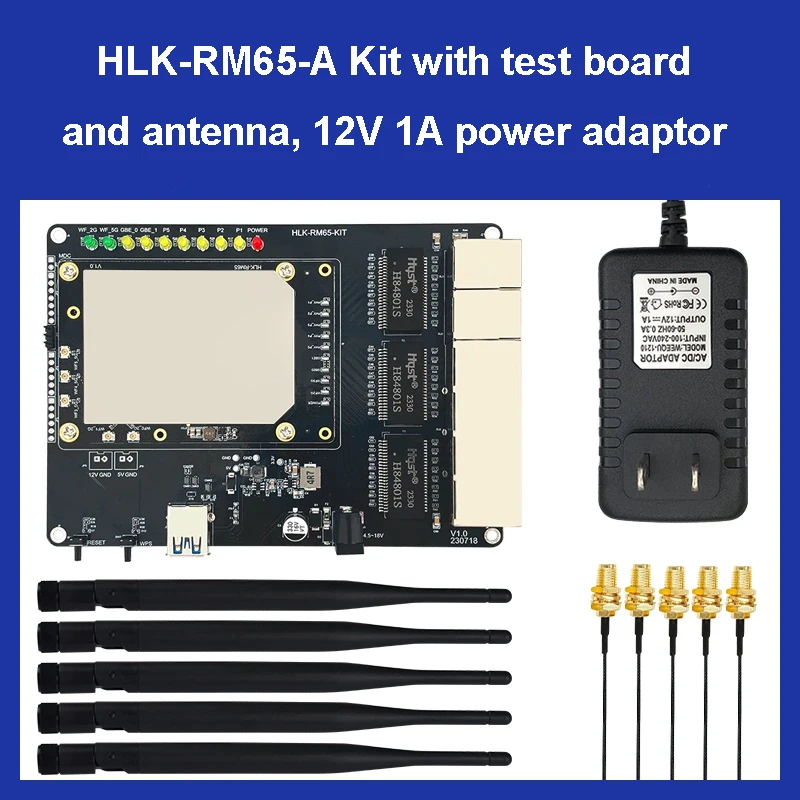

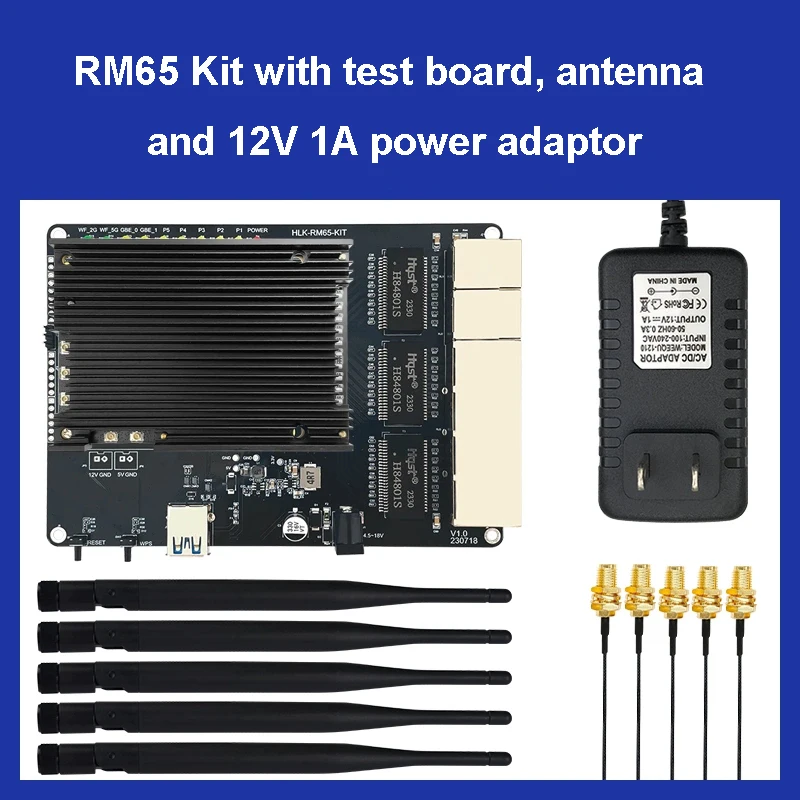

Для модуля RM65 с экраном RM65-A это просто отдельный модуль с открытой рамой.

Больше, пожалуйста, свяжитесь с нами для получения руководства или вопросов, большое спасибо.
