Электронный ламповый HIFI предусилитель 6Z4 или 6X4

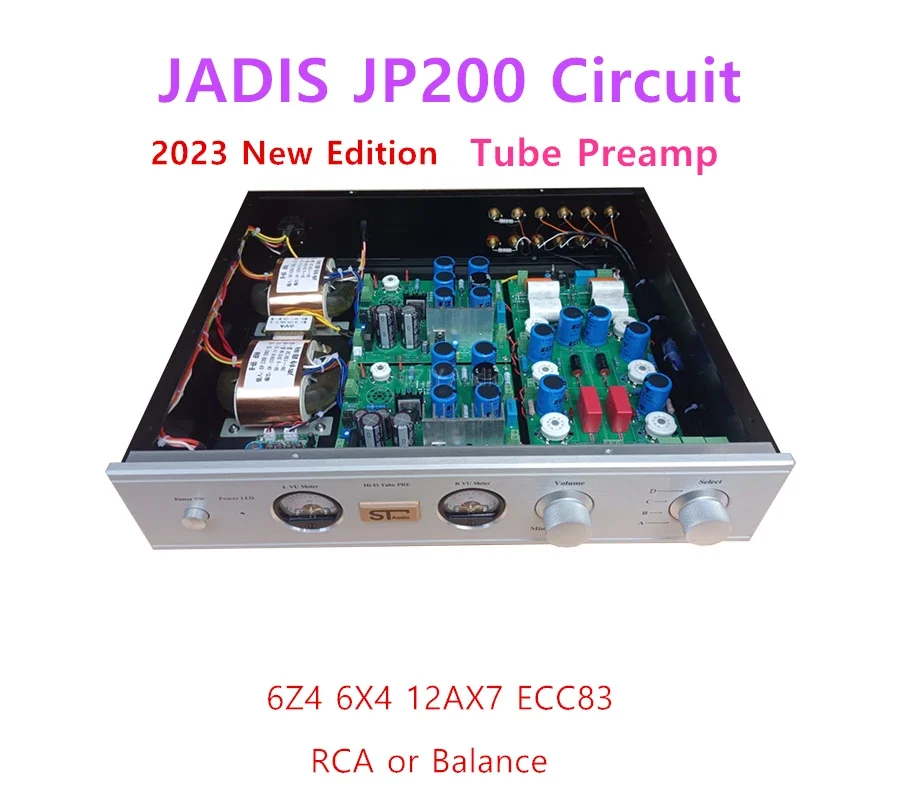

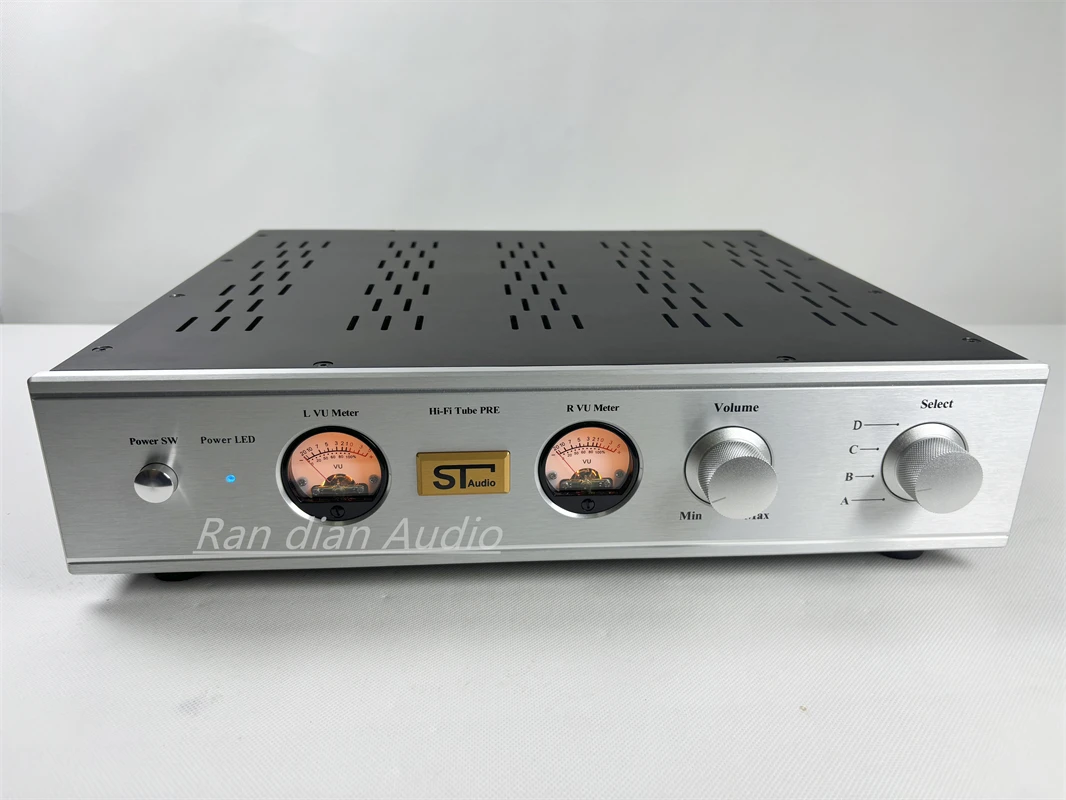

Передсилитель ламповой лампы JADIS JP200

Версия 1: выпрямитель 6Z4 (без электронной лампы (версия RCA)

Версия 2: выпрямитель 6X4 (без электронной лампы (версия RCA)

Версия 3: выпрямитель 6Z4 + электронная лампа PSVANE ECC83 (версия RCA)

Версия 4: выпрямитель 6X4 + электронная трубка из золота PSVANE 12AX7 (версия RCA)

Версия 5: выпрямитель 6X4 (без электронной трубки) (сбалансированная версия)

Версия 6: выпрямитель 6X4 + золотой штифт PSVANE, электронная трубка 12AX7 (сбалансированная версия)

В сбалансированной версии используется потенциометр EIZZ, а версия RCA не использует потенциометр EIZZ.

краткий введение:

JADIS, французский производитель вакуумных ламп, основанный в 1983 году, был разработан JEAN PAUL CAFF, который является страстным музыкантом с глубоким пониманием физических свойств живой музыки.Он настаивает на поддержании чистого класса А бренда, самодостаточного смещения вакуумной лампы и характеристик усиления нажимной тяги транзистора.Его продукция сохраняет французскую романтическую традицию, все это отражает изысканность и благородность.JP200 очень популярный флагманский фронтальный этап, выпущенный JAD.| S. Он использует 12AX7 в качестве двухступенчатого усилителя напряжения и 12AX7 в качестве катодного выхода, чтобы хорошо соответствовать сопротивлению передних и задних каскадов и улучшить грузоподъемность.Для получения большего выходового тока и более низкого выходного сопротивления эта схема использует параллельно два транзистора, что также является одной из его характеристик.Его качество звука нежное, влажное, естественное и сладкое, с хорошим вкусом желчного пузыря, достаточным очарованием и хорошим чувством пустоты. По сравнению с Maranz 7 он имеет более сильный музыкальный вкус, а высокочастотные и низкочастотные расширения также значительно лучше, чем Maranz 7.

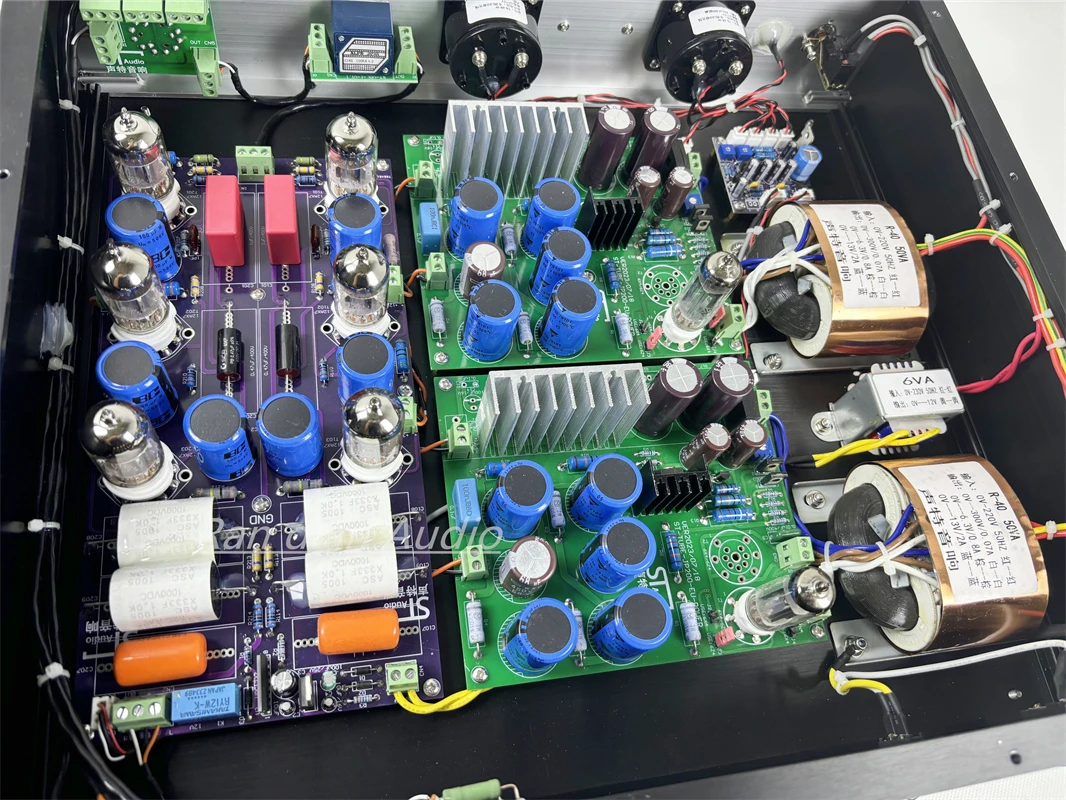

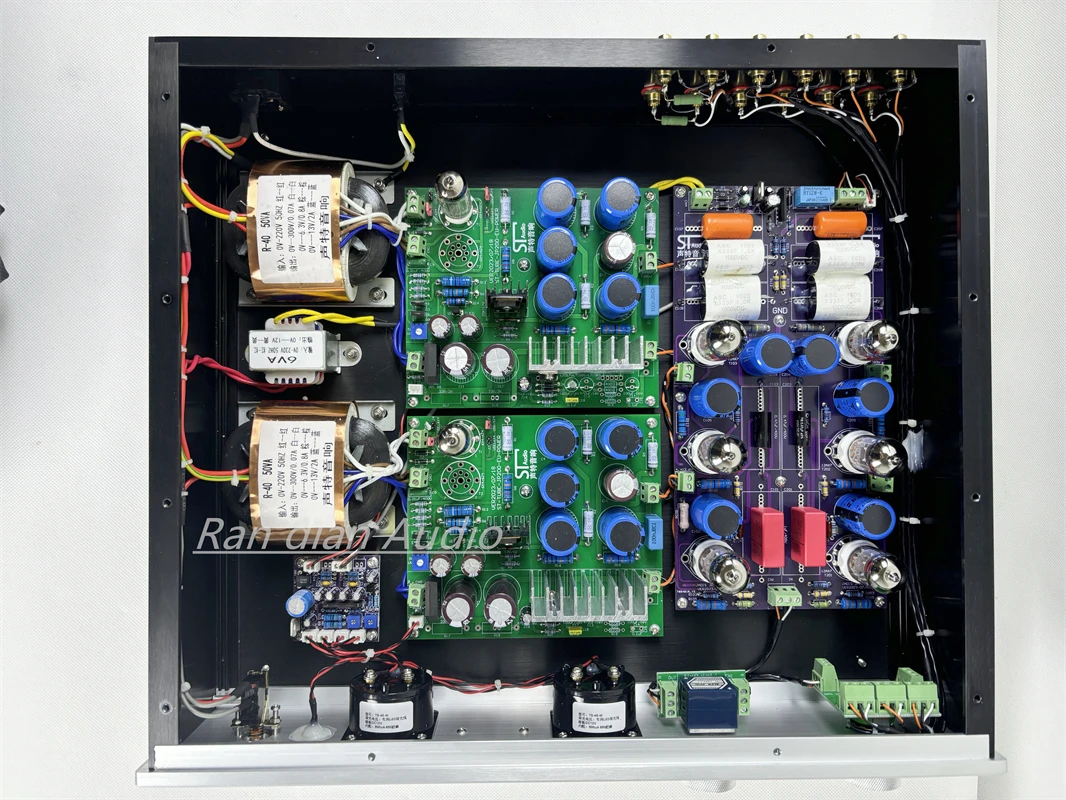

1.Усилитель мощности и источник питания имеют независимые левый и правый каналы для улучшения разделения и контроля, а также стабильности!

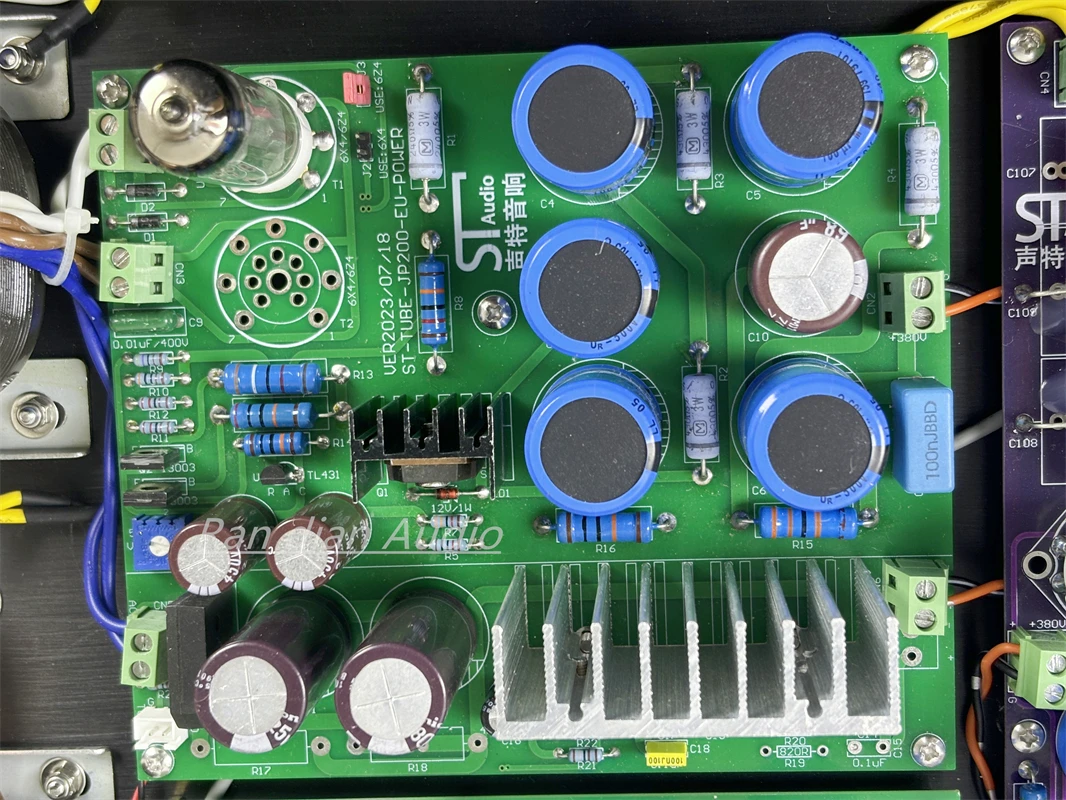

2.Силовая схема использует выпрямление желчного пузыря 6z4 или 6x4 (EZ90) (изменяя две перемычки, 6z4 и 6x4 (EZ90) могут быть взаимозаменяны, что вполне удобно), японская схема стабилизации высокого напряжения полевого транзистора Kubota, 3-ступенчатая фильтрация CRC, конденсатор фильтра Philips BC, стабилизация напряжения накаливания LT1085, выход с задержкой высокого напряжения и срок службы задержки напряжения

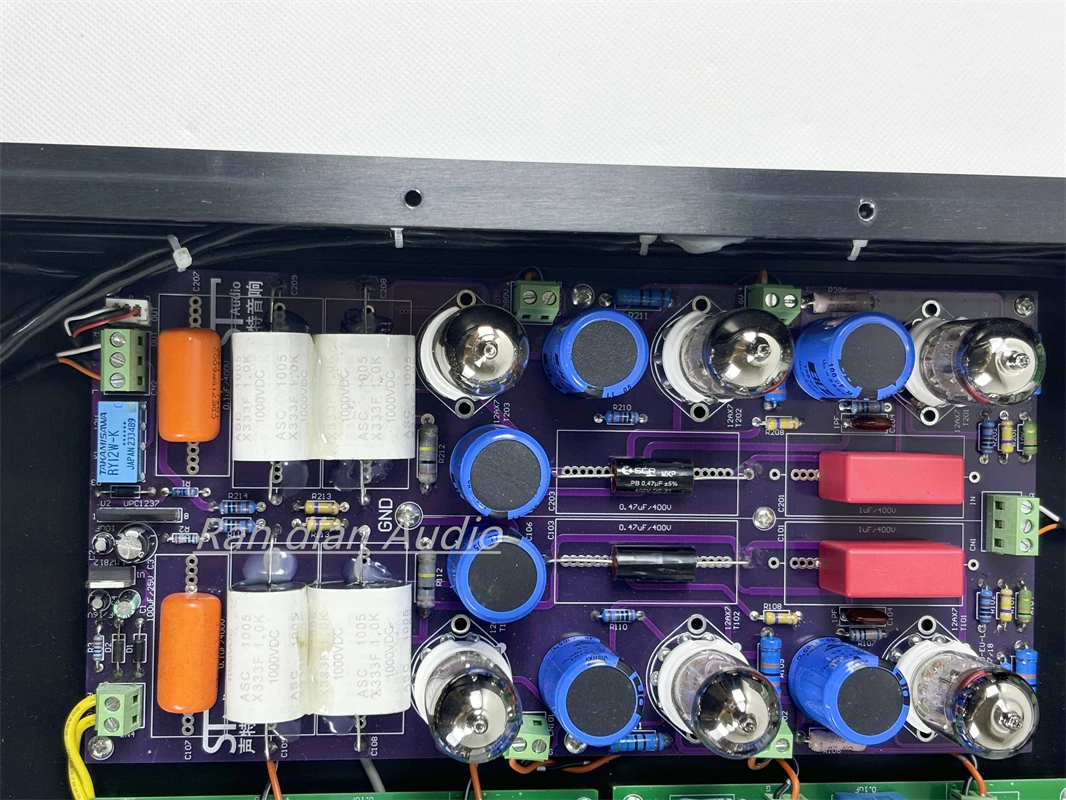

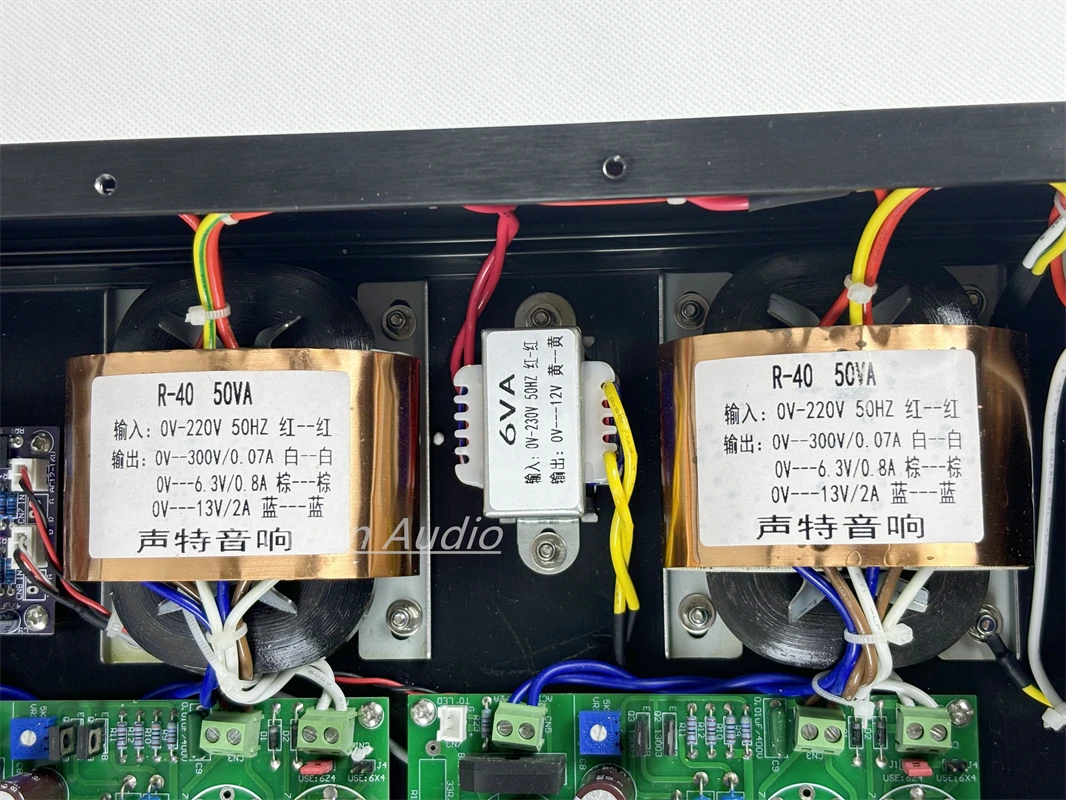

3.В усиленной части используются 4 американских конденсатора переменного тока, 2 французские соединительные конденсаторы Suellen, комбинация тайваньских медных контактных резисторов и импортных резисторов KOA, двойные трансформаторы лихорадки R мощностью 65 Вт, две платы стабилизации напряжения источника питания и японские сигнальные линии Jianaimei.

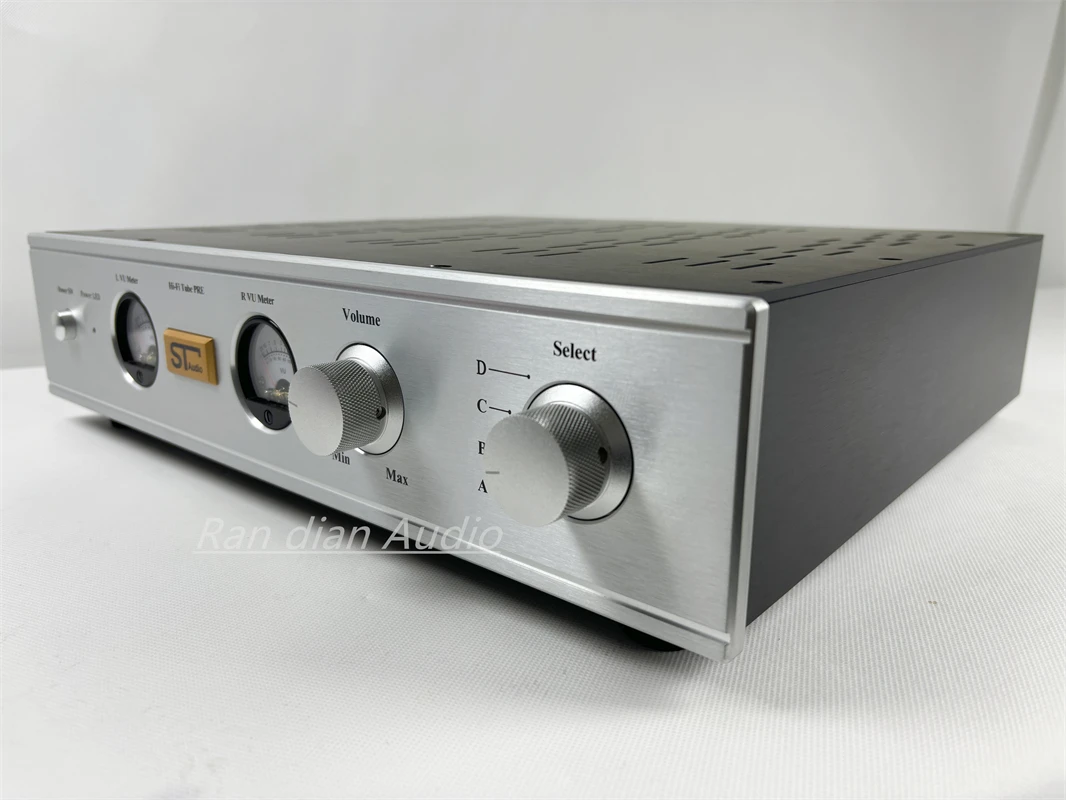

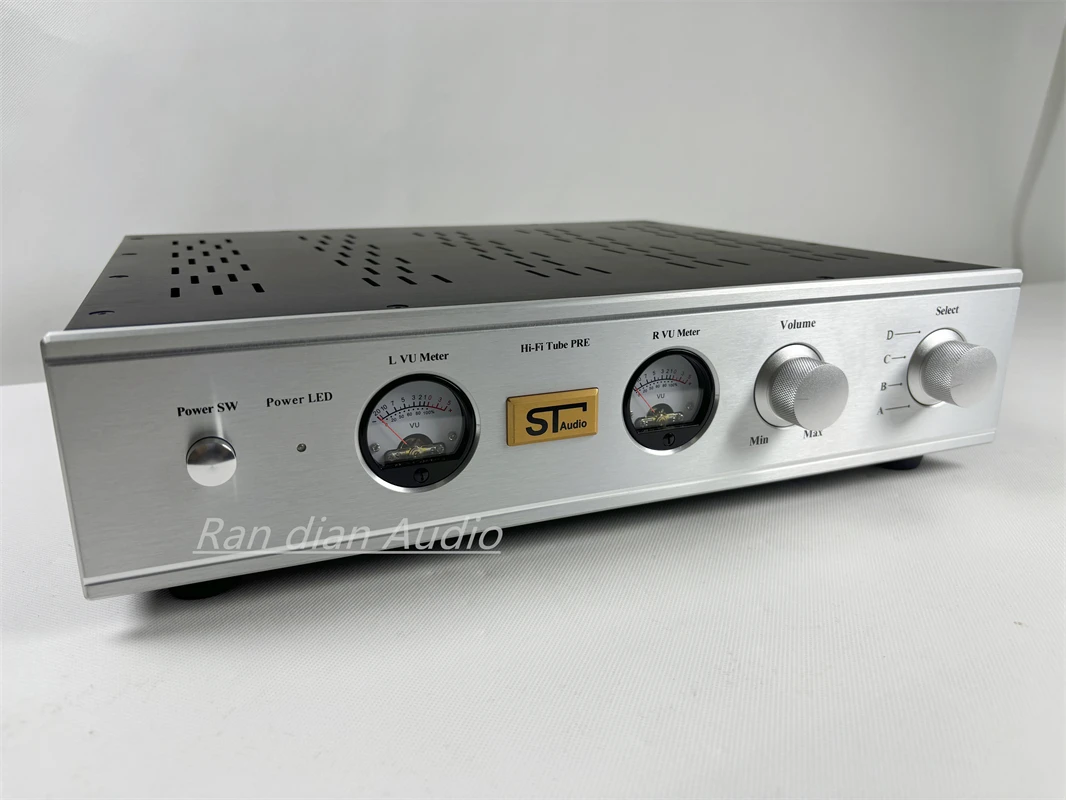

4.Размер корпуса: длина 430 * ширина 360 * высота 90 м (все корпуса из алюминиевого сплава с изысканным мастерством)

5.Эта машина поставляется с двумя версиями пакетов выпрямительных трубок: отечественными 6z4 и американскими 6x4 (или Ez90), для любителей горения на выбор.Лампа усилителя поставляется с обычными вкладышами для ног отечественного аристократического голоса и золотыми вкладышами для ног серии аристократического голосового искусства на выбор.После покупки версии любителей горения 6z4, замена двух перемычек может сделать 6Z4 и 6 доступными × 4 (EZ90) легко использовать взаимозаменяемо, как показано на следующих рисунках.Количество трубок, входящих в комплект трубок: отечественный 6z4 (2 шт.), аристократический голос ECc83 (6 шт.), американский 6X4 или EZ90 (2 шт.), арристократическая серия голосового искусства, золотой ножной желчный пузырь (6 шт.).

6.Данные испытаний:

(1) Искажения THD: 0,00678% (при выходе 1 кГц, выход IV В)

(2) Отношение сигнал/шум (S/N): 96,7 дБ

(3) Частотная характеристика: 5 Гц-30 кГц (-1 дБ, американский тестер ATS-2 может измерять только эту частоту, фактическая высокая частота должна быть выше 100 кГц)

(4) Увеличение: 10,66x

(5) Максимальная мощность: 63,8 В

(6) Минимальный вход: 800 мкВ

(7) Выходное сопротивление: 280 Ом 7.

В этой машине используются электронные лампы: 6Z4 (6U4N или 6X4*2 шт. (по выбранной упаковке), 12AX7 (ECC83) * 6 шт.
