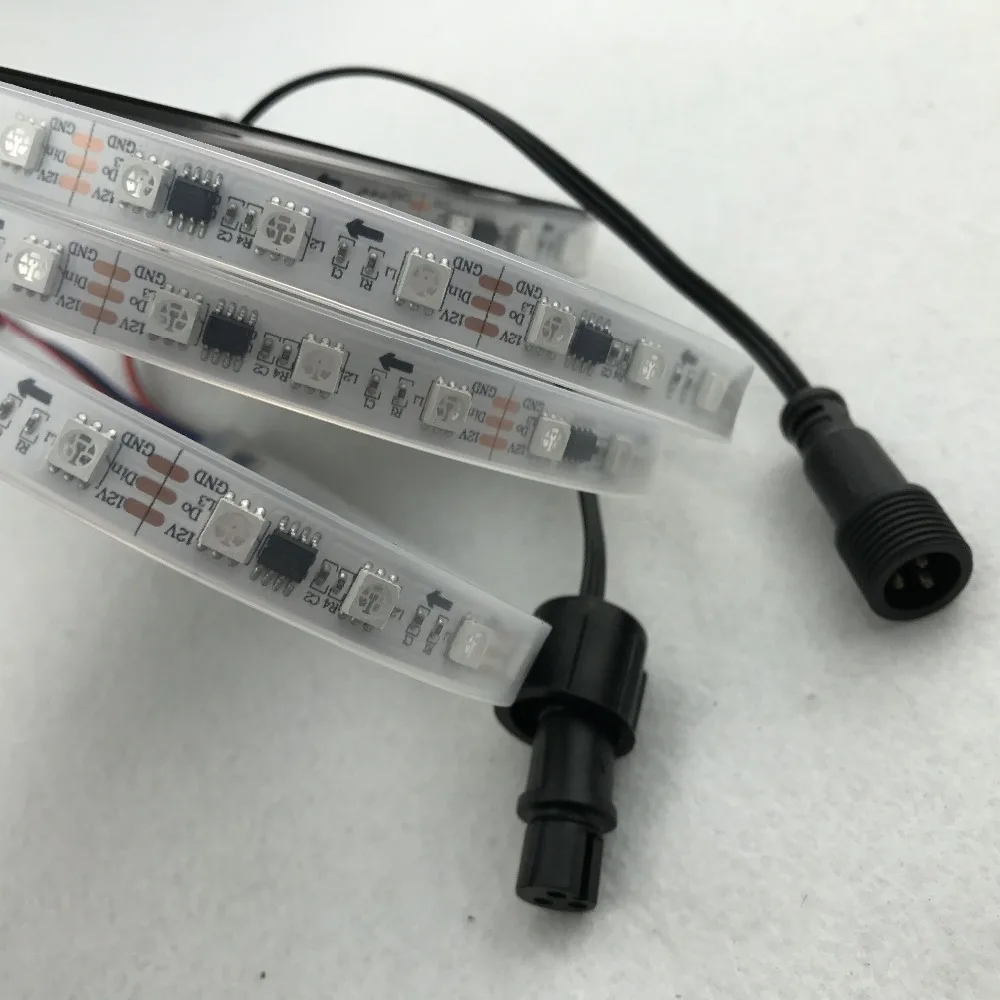

Ray wu светодиодная лента WS2811 белая 2,5 м

Спек

Светодиодная лента smd RGB 5050 ws2811

Входное напряжение:.............DC12v;

Мощность: .......................14,4 Вт/метр, 36 Вт/рулон;

Светодиодный ресурс:.............Высокая яркость 5050 RGB;

Кол-во светодиодов: 60 светодиодов/метр, 150 светодиодов в рулоне (2,5 м), каждые 3 светодиода управляются отдельно.

Тип микросхемы: ...................ws2811 IC;

Кол-во микросхем: ..................20IC/метр (1 IC управляет 3 светодиодными чипами);

Пиксели:..................................20/метр;

Шкала серого: ................256;

Биты/цвет: ...................8-бит/цвет;24 бит для цвета RGB

Размер FPC: ........................Ширина: 10 мм, высота: 2,5 мм;

Цвет FPC: .................белый

Степень защиты: ..........водонепроницаемый в силиконовой трубке

Цвета: ........................Полноцветный RGB, изменение цвета мечты;

Возможность резки:...............................можно разрезать каждые 3 светодиода;

Упаковка: ....................2,5 метра/катушка в антистатическом пакете.

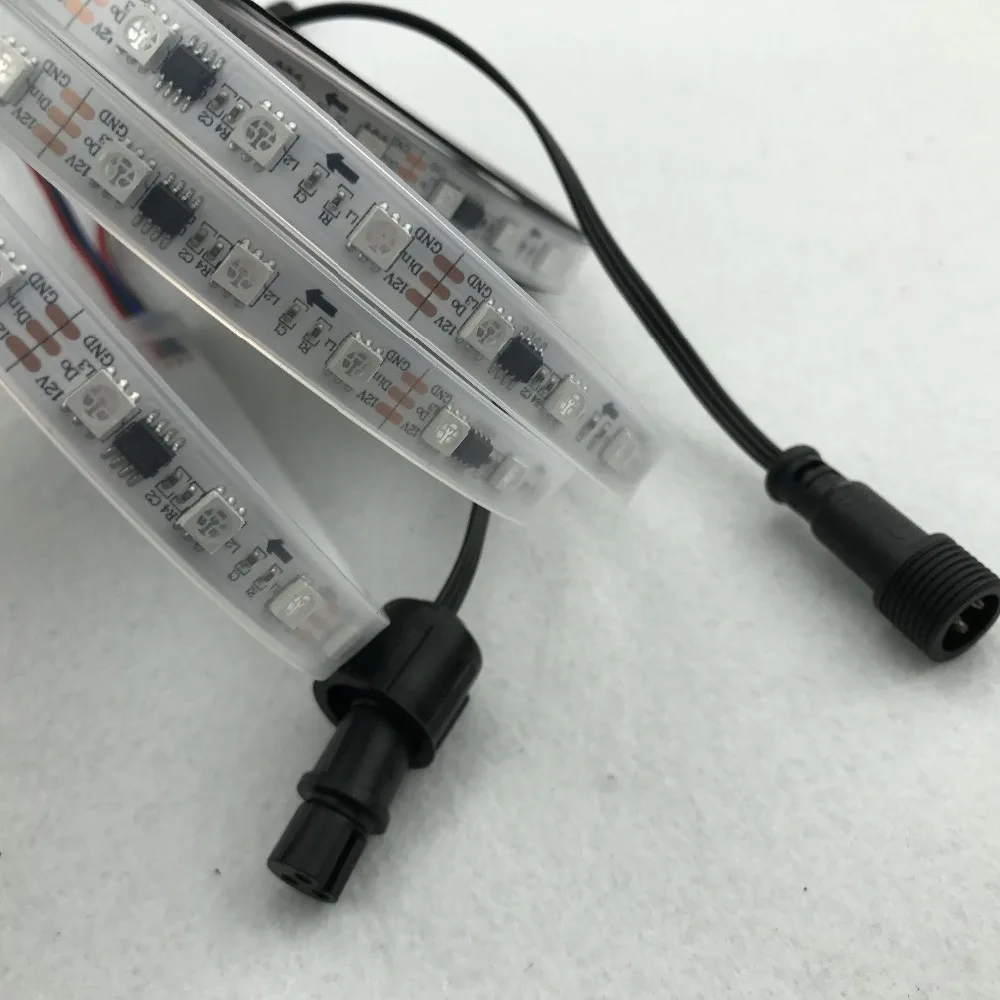

Входной конец: разъем длиной 0,2 м с черным плоским проводом

Выходной конец: гнездовой разъем длиной 0,2 м с черным плоским проводом

Плоский провод 18AWG xConnect 3-жильный черный водонепроницаемый косичок длиной 20 см каждый; мужской и женский; xConnect (HC)

Стандартная схема распиновки для наших пиксельных фонарей:

для косичек:

Коричневый:- 5/12 В +
Желтый: данные
Синий: земля

Входной конец: штекерный разъем (конец винта с голым штифтом)

Выходной конец: гнездовой разъем (с отверстием)

Система управления

Совместим с Arduino и DMX512.

Рекомендуйте следующие контроллеры:

http://www.aliexpress.com/store/product/New-product-Bluetooth-SPI-LED-controller-DC5-24V-input-supports-many-kinds-of-IC-pixels-lights/701799_32676782150.html

http://www.aliexpress.com/store/product/T-1000S-SD-card-led-pixel-controller-2012-new-version/701799_533601713.html

http://www.aliexpress.com/store/product/LED-2014-X-LED-dream-color-controller-support-W2811-WS2812B-TM1804-INK1003-UCS1903-etc-2048pixels-controlled/701799_1557994239.html

http://www.aliexpress.com/store/product/LT-DMX-1809-WS2811-DMX-Decoder-support-WS2811-TM1804-TM1809-TM1812-driving-IC-DC5V-24V-input/701799_583679340.html

http://www.aliexpress.com/store/product/TH2010-series-LED-pixel-remote-controller-support-WS2811-LED-pixel-lights-Max-5A-output/701799_573403895.html

Установка

Клейкая лента 3М для IP40 и IP65;

Клейкая лента 3M или силиконовая IG-K и винт для IP67;

Силикон IG-K и винт для IP68.

Основные характеристики микросхемы Ws2811:

Сжатие выходного порта 12В.

Встроенный стабилизатор. Добавьте сопротивление ножкам IC VDD только при источнике питания напряжением 24 В.

Уровень серого 256 можно регулировать, а частота сканирования не менее 400 Гц/с.

Встроенная схема изменения формы сигнала после изменения формы волны к следующему драйверу гарантирует, что искажения формы волны не накапливаются.

Встроенная схема электрического сброса и схема сброса потери питания.

Каскадный порт передачи сигнала по одной линии-e.

Любой двухточечный сигнал трансмиссии на расстоянии более 10 м без какой-либо увеличения цепи.

Когда частота обновления составляет 30 кадров в секунду, низкоскоростное число моделей не менее 512 точек, режим высокой скорости не менее 1024 точек.

Отправляйте данные со скоростью до 400 Кбит/с и 800 Кбит/с по двум шаблонам.
