Двунаправленный усилитель мощности сигнала 2 Вт 2,4 ГГц, усилитель, приемник, передатчик, маршрутизатор F/WIFI, беспроводная сетевая карта, радиочастотный Дрон

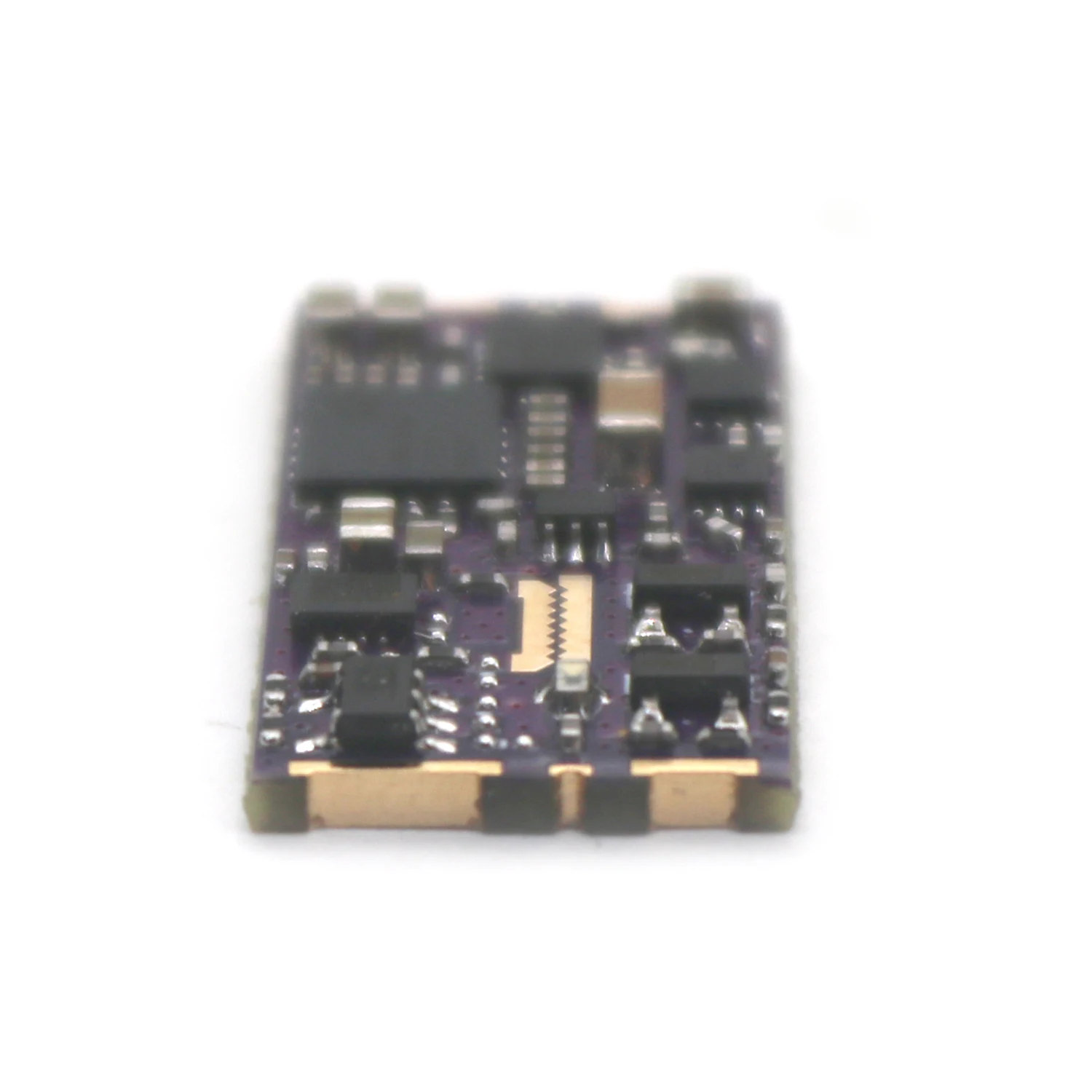

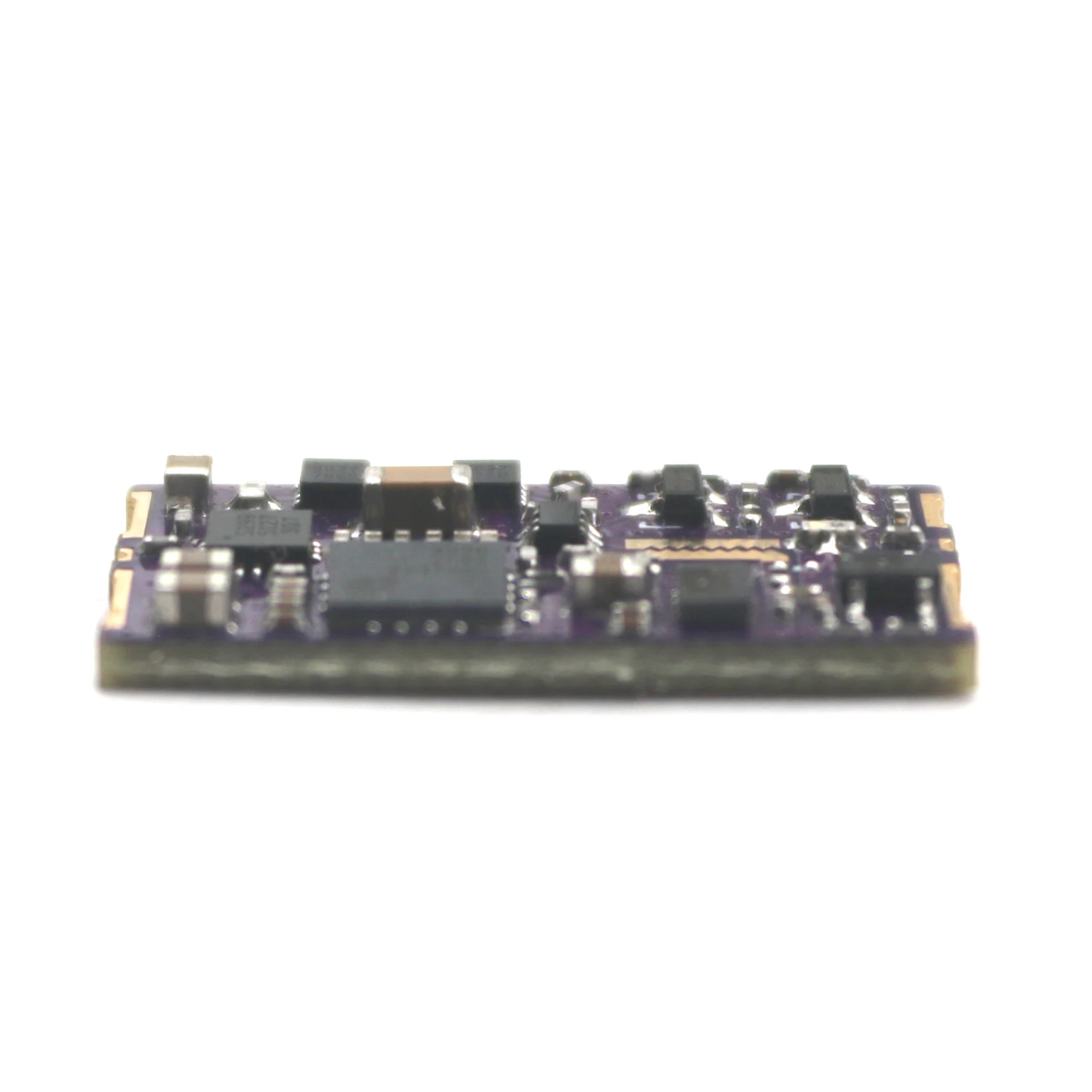

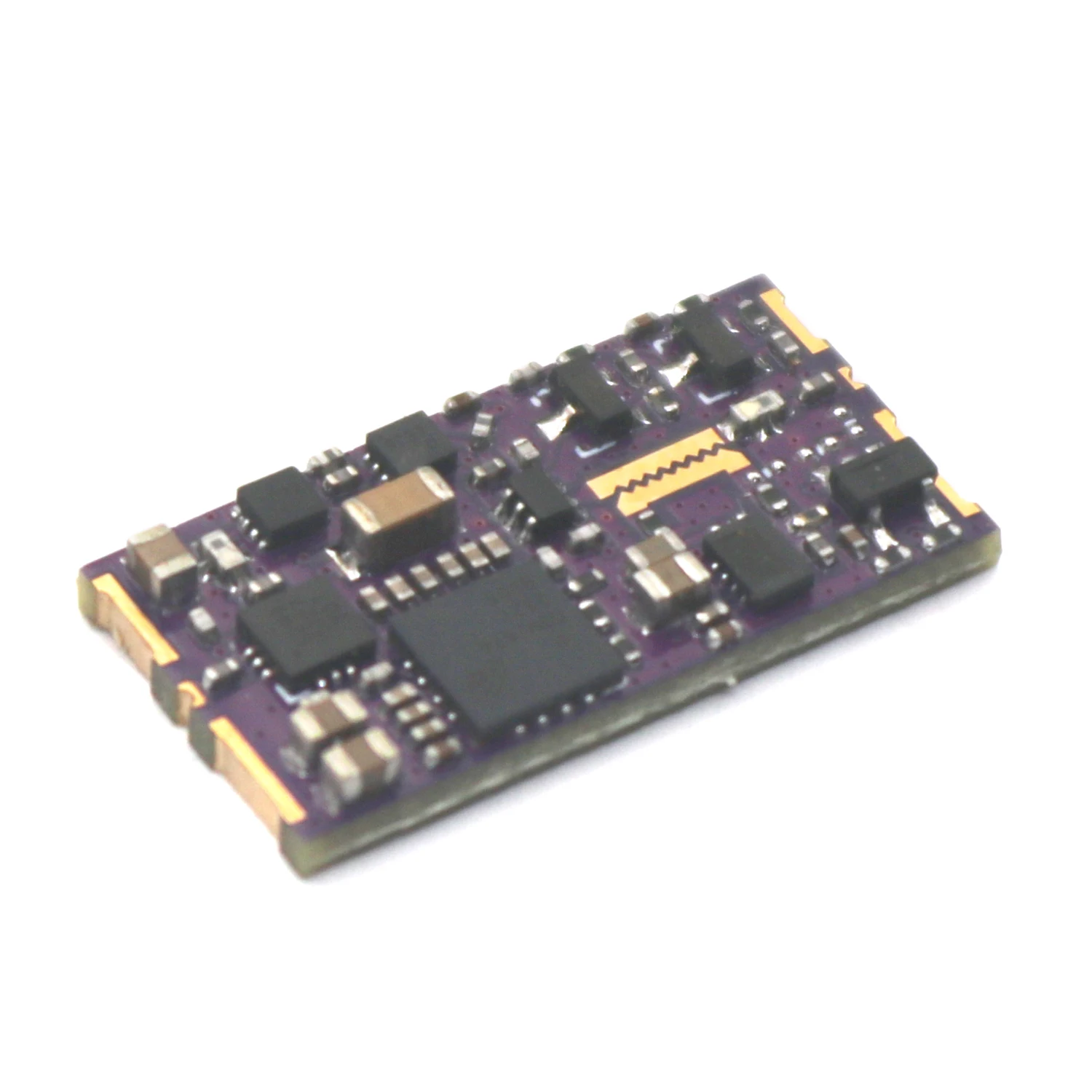

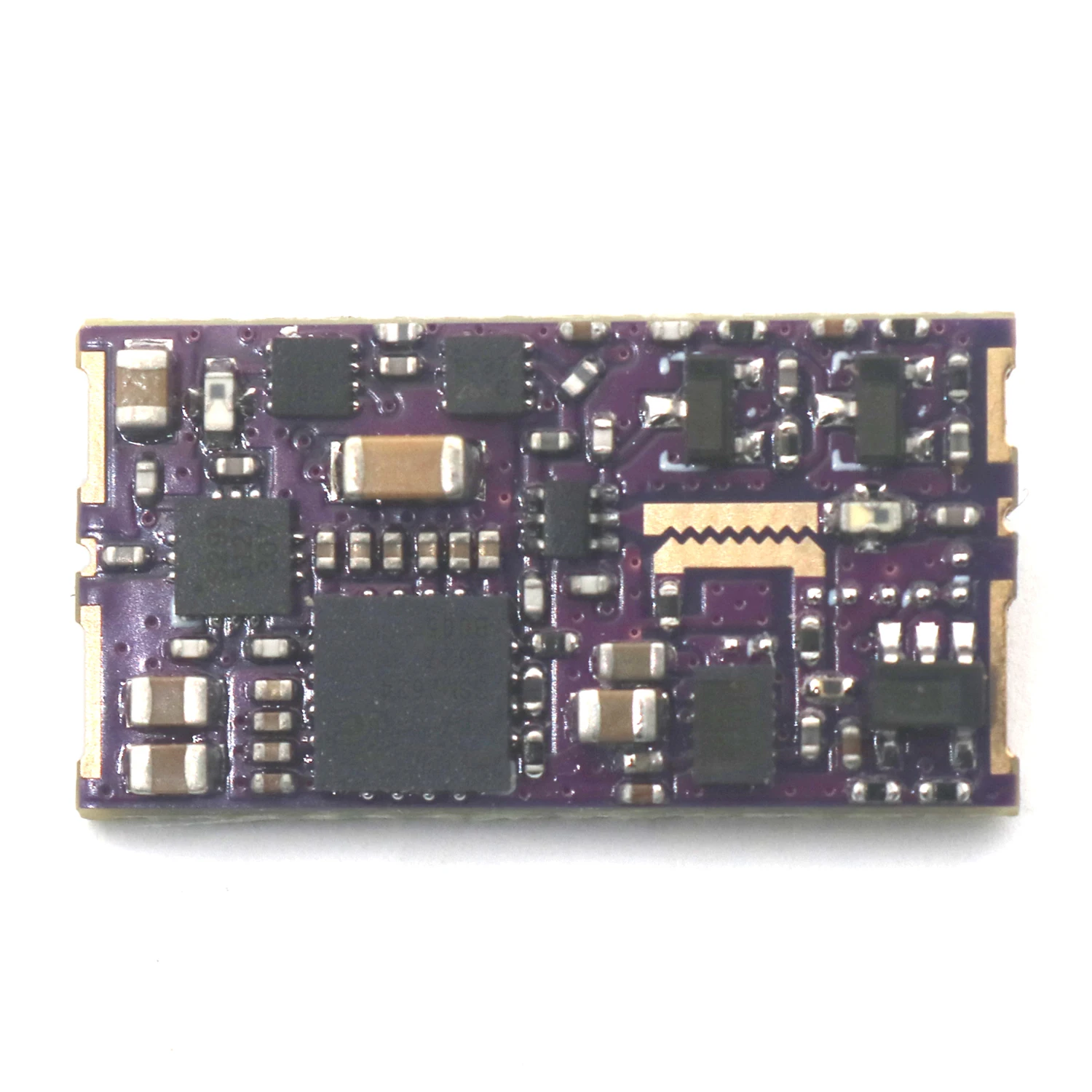

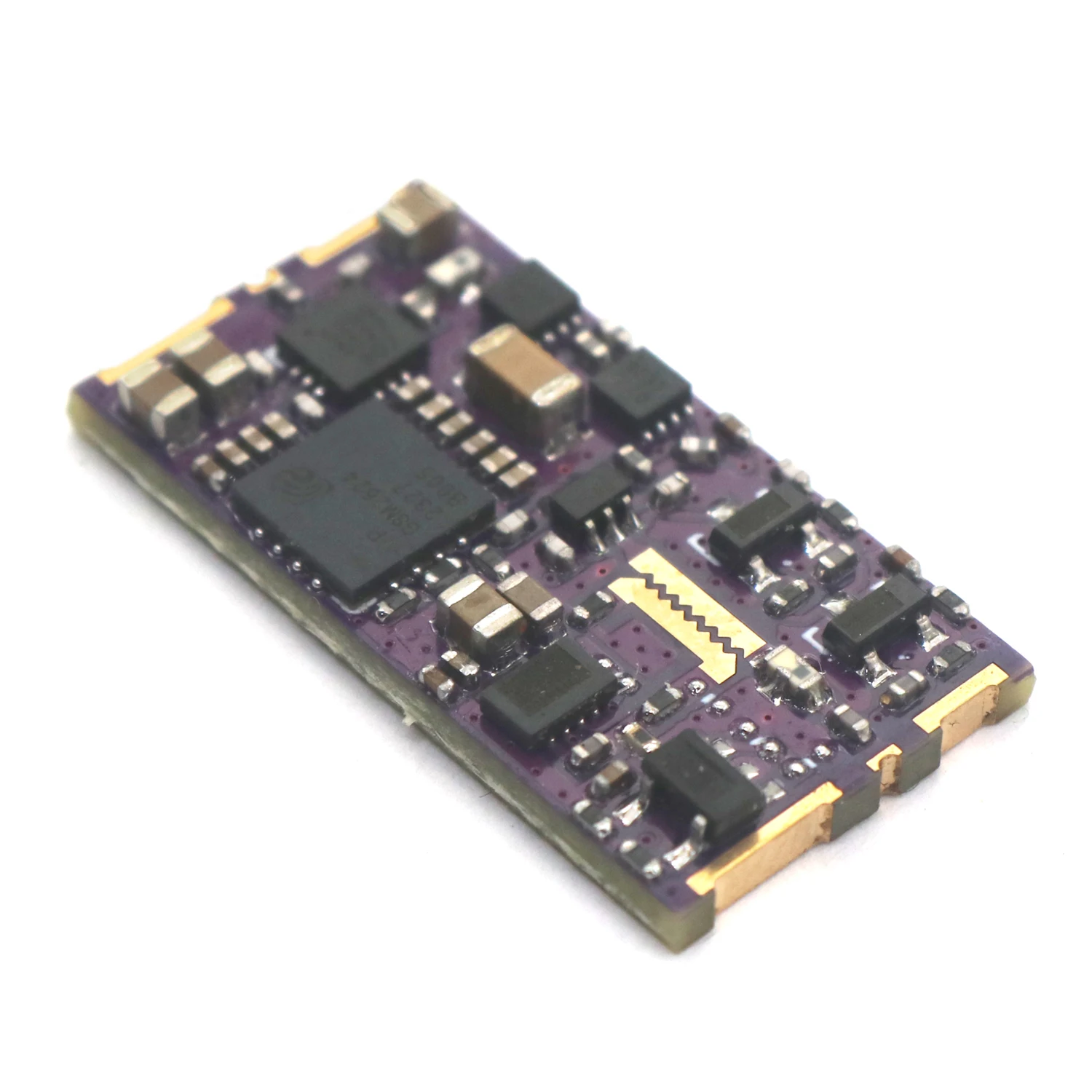

GSM2624 2,4 Ghz 2W высокий линейный двунаправленный Радиочастотный усилитель мощности модуль усиления усилителя сигнала 2,4 приемник усиления сигнала G передатчик для маршрутизатора Wi-Fi, ZigBee, беспроводная сетевая карта, модельный пульт дистанционного управления, MIMO

Этот двунаправленный усилитель мощности специально разработан для всех видов приложений в диапазоне 2,4G. Его размер составляет всего 13*24,5 мм. Универсальность источника питания 5 В, автоматическое переключение трансивера, отсутствие внешнего управления, высокое усиление, большая мощность, хорошая линейность, простота использования, поэтому широкий спектр сценариев применения. Такие как маршрутизатор Wi-Fi, ZigBee, беспроводная сетевая карта, модельный пульт дистанционного управления, MIMO и другое усиление сигнала диапазона G, расширение диапазона. Встроенный двойной фильтр для эффективного подавления помех, все рабочие индикаторы vdit, TX, RX извлекаются, легко контролировать рабочее состояние. Микрополосковая линия направленного ответвителя выборки входного сигнала, высокая эффективность.

Параметры:

Напряжение питания: 5 В (макс. 5,5 В)

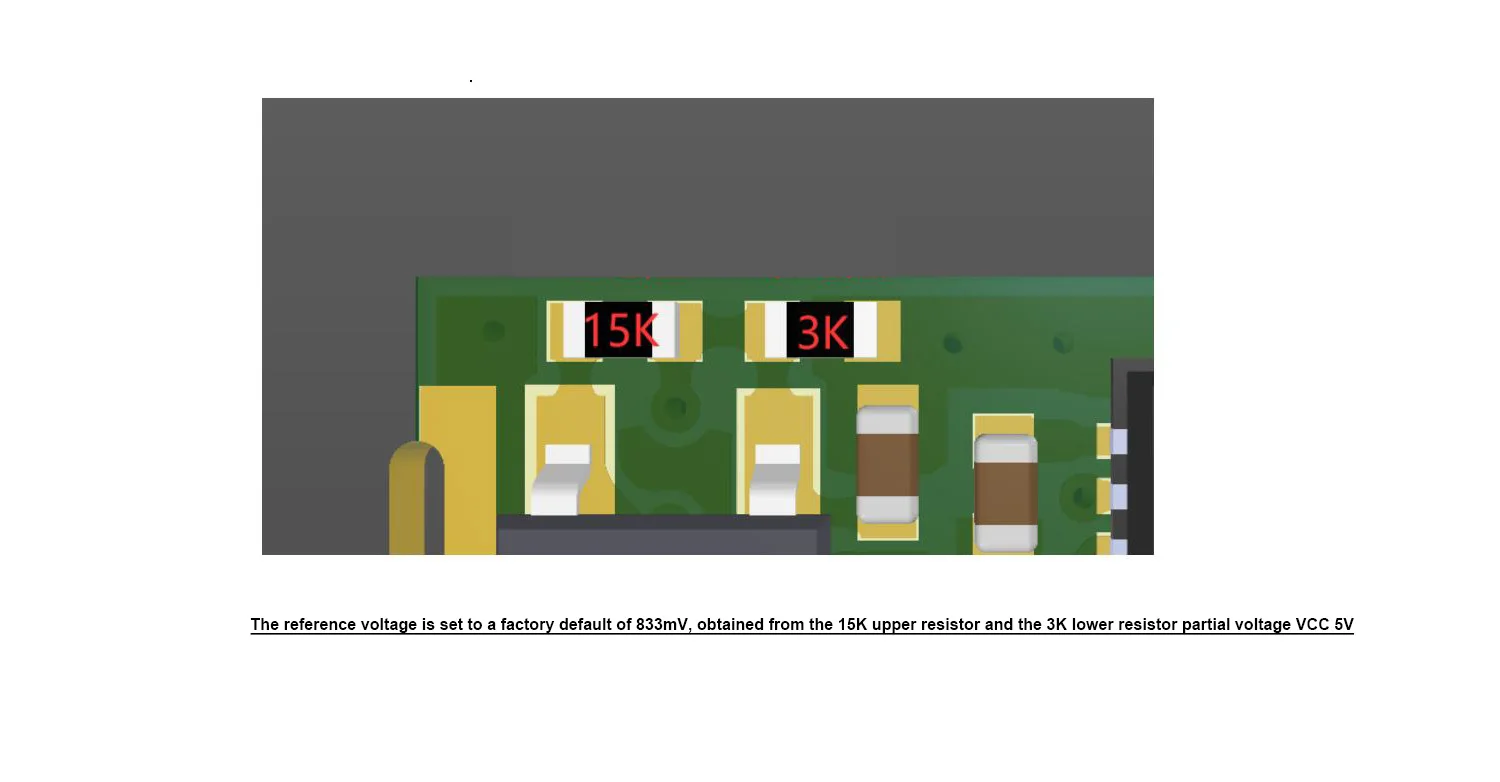

Уровень переключения: 16 дБм

Усиление PA: 23 дБ

LNA усиление: 32 дБ

Выход PA 30 дБм, источник питания: 5 В 0,76 А

Когда выход LNA составляет 0 дБм, источник питания: 5 В 0,22 А

Когда выходная мощность составляет 24 дБм, ACPR ниже-50 дБн

Точка сжатия PA3dB: 33 дБм

Па Максимальная входная мощность RF: 20 дБм

Вложение:

Спецификация микросхемы GSM2624 PA

Библиотека схем объявлений модуля и библиотека посылка

Ступенчатая модель
