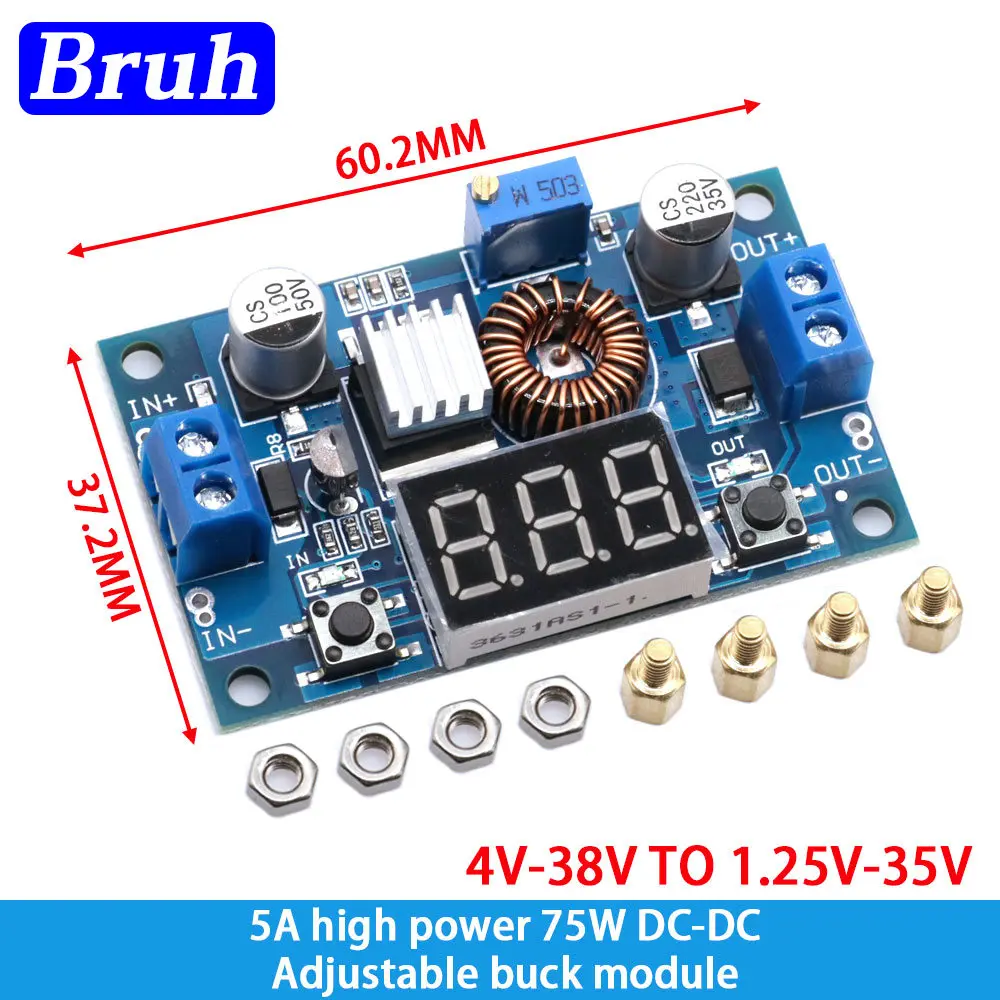

Модуль понижающего преобразователя XL4015 5A

1. Диапазон входного напряжения: 4 ~ 38 В постоянного тока (Примечание: входное напряжение не превышает 38 В)
2. Диапазон выходного напряжения: 1,25-36 В постоянного тока Регулируемый
3. Выходной ток: 0-5 А, рекомендуется использовать при 4,5 А.
4. Выходная мощность: 75 Вт
5. Рабочая температура: -40 ~ + 85 градусов
6. Рабочая частота: 180 кГц
7. Эффективность: 96% (макс.)
8. Защита от короткого замыкания: Да (предельный ток 8А).
9. Защита от перегрева
10. Защита от обратной полярности входа: нет (при необходимости, сильноточный диод включен последовательно с входом).
11. Д x Ш x В = 54*23*18 мм
Применение:
В приложениях понижающего модуля постоянного/постоянного тока входное напряжение выше, чем выходное напряжение понижающего поля, такого как батарея, силовой трансформатор, регулируемая мощность своими руками Поставка, 24 В автомобильный ноутбук источник питания, промышленное оборудование buck.12 В к 3,3 V, 12 В к 5 В, 24 В к 5 В, 24 В к 12 В, 36V понижающий до 24V И т. Д.

1. При использовании продукта входы и выходы модуля должны быть изолированы от земли.
2. Выходное напряжение USB соответствует модулю, а не фиксированному выходу 5 В. При зарядке цифрового оборудования убедитесь, что выходное напряжение USB составляет 5 В.
3. Некоторые клиенты сообщают: модуль не может регулировать выходное напряжение всегда равно входному напряжению. Когда вы столкнетесь с этой проблемой, пожалуйста, поверните потенциометр напряжения против часовой стрелки на 10 кругов или более, затем с помощью модуля вы можете отрегулировать выходное напряжение. Потому что заводское выходное напряжение по умолчанию составляет около 20 В.

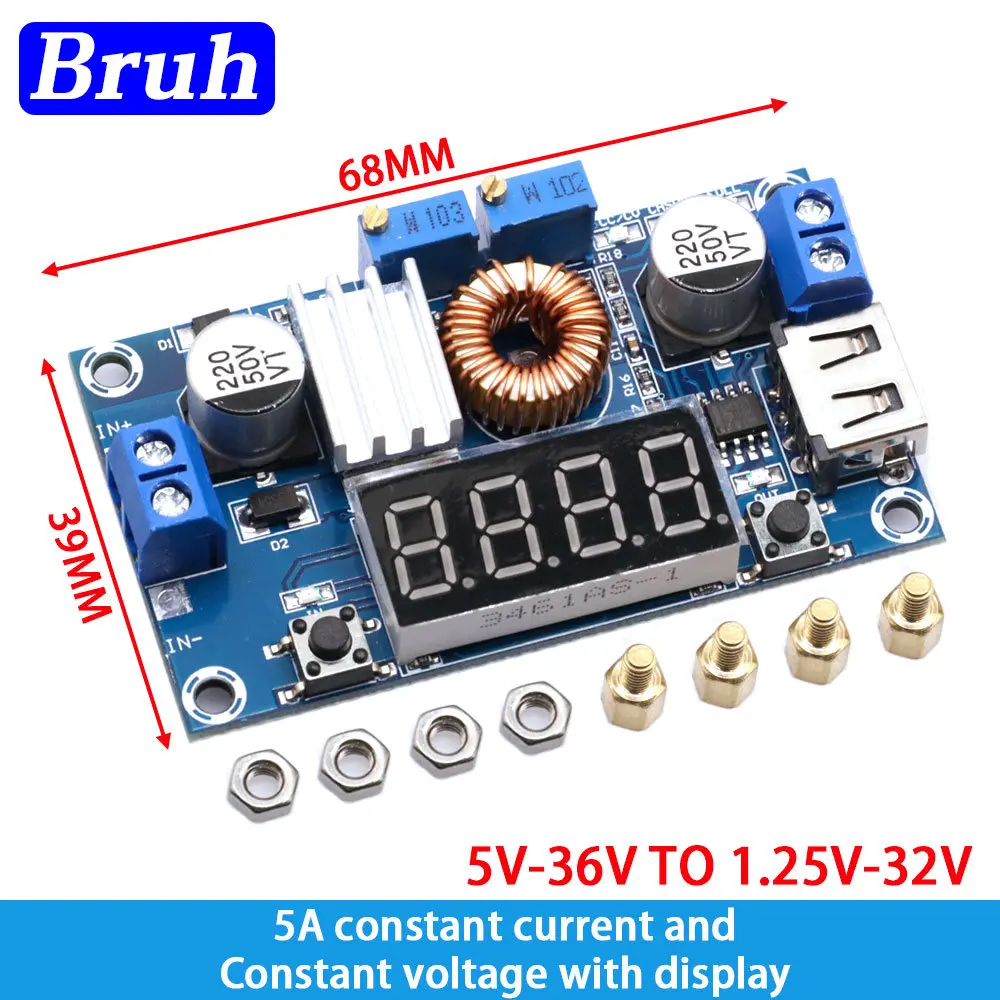

Характеристики
1. Диапазон входного напряжения: 5-36VDC
2. Диапазон выходного напряжения: 1,25-32 В постоянного тока Регулируемый
3. Выходной ток: 0-5А
4. Выходная мощность: 75 Вт
5. Высокая эффективность до 96%
6. Встроенная функция теплового отключения
7. Встроенная функция ограничения тока
8. Встроенная функция защиты от короткого замыкания
9. Защита от обратной полярности входа: нет (при необходимости, сильноточный диод включен последовательно с входом).
10. Д x Ш x В = 68,2 × 38,8 × 15 мм
11. Вес: 39 г
Применение
1. Использовать в качестве понижающих модулей с защитой от перегрузки по току
Применение:
(1) Отрегулируйте правую кнопку так, чтобы она загорелся, цифровой измеритель отображал значение выходного напряжения, Отрегулируйте потенциометр напряжения так, чтобы выходное напряжение достигло желаемого значения.
(2) Отрегулируйте правую кнопку так, чтобы цифровой измеритель отображал значение выходного тока; Закорочите выходную клемму, затем Отрегулируйте потенциометр тока так, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, цифровой измеритель Отображает текущее значение 4А, тогда вы можете использовать модуль с максимальным током 4А)
(3) подключен к нагрузке.
2. Использовать в качестве зарядного устройства
Применение:
(1) Убедитесь, что вам нужно зарядить аккумуляторное напряжение и зарядный ток; (если параметры лития 3,7 V/2200 мАч, то плавающее напряжение равно 4,2 V, максимальный ток зарядки 1C, т. Е. 2200 мА)
(2) в условиях холостого хода Отрегулируйте потенциометр напряжения так, чтобы выходное напряжение достигло плавающего напряжения; (если 3,7 перезаряжаемая литиевая батарея V, выходное напряжение можно отрегулировать до

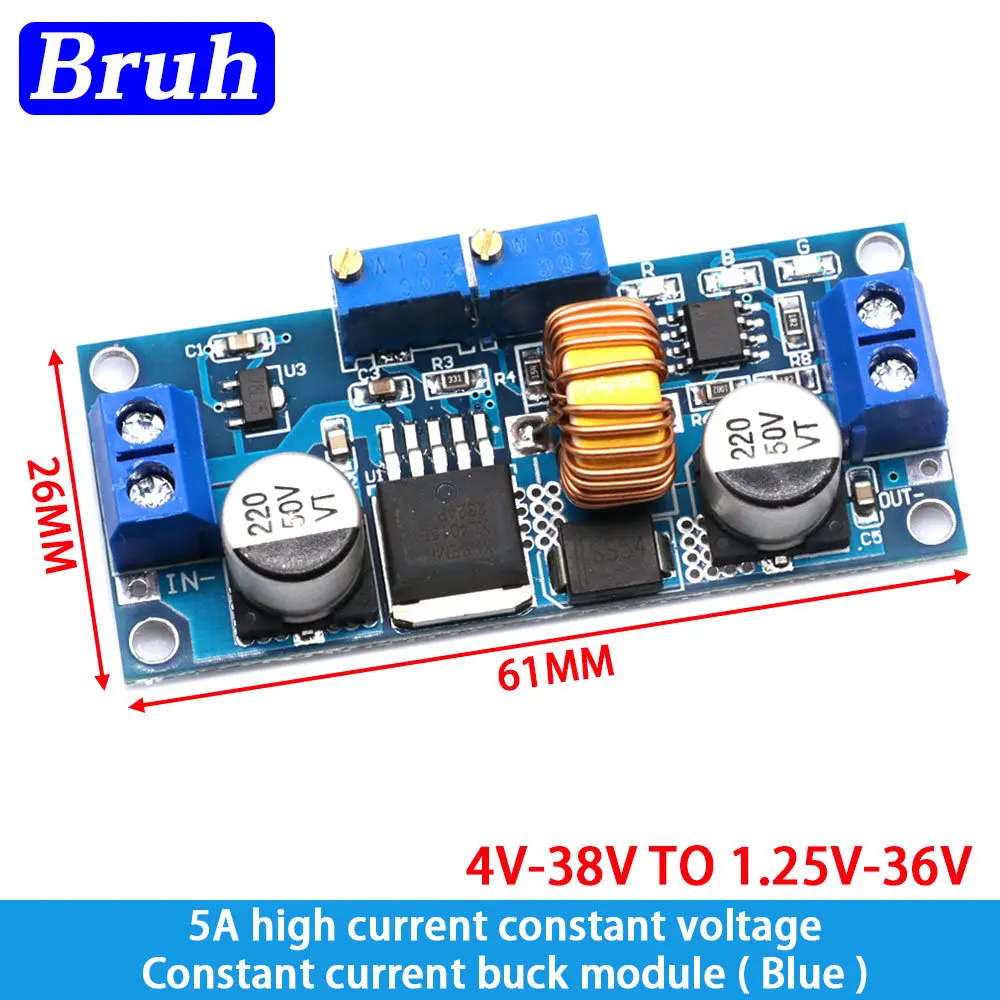

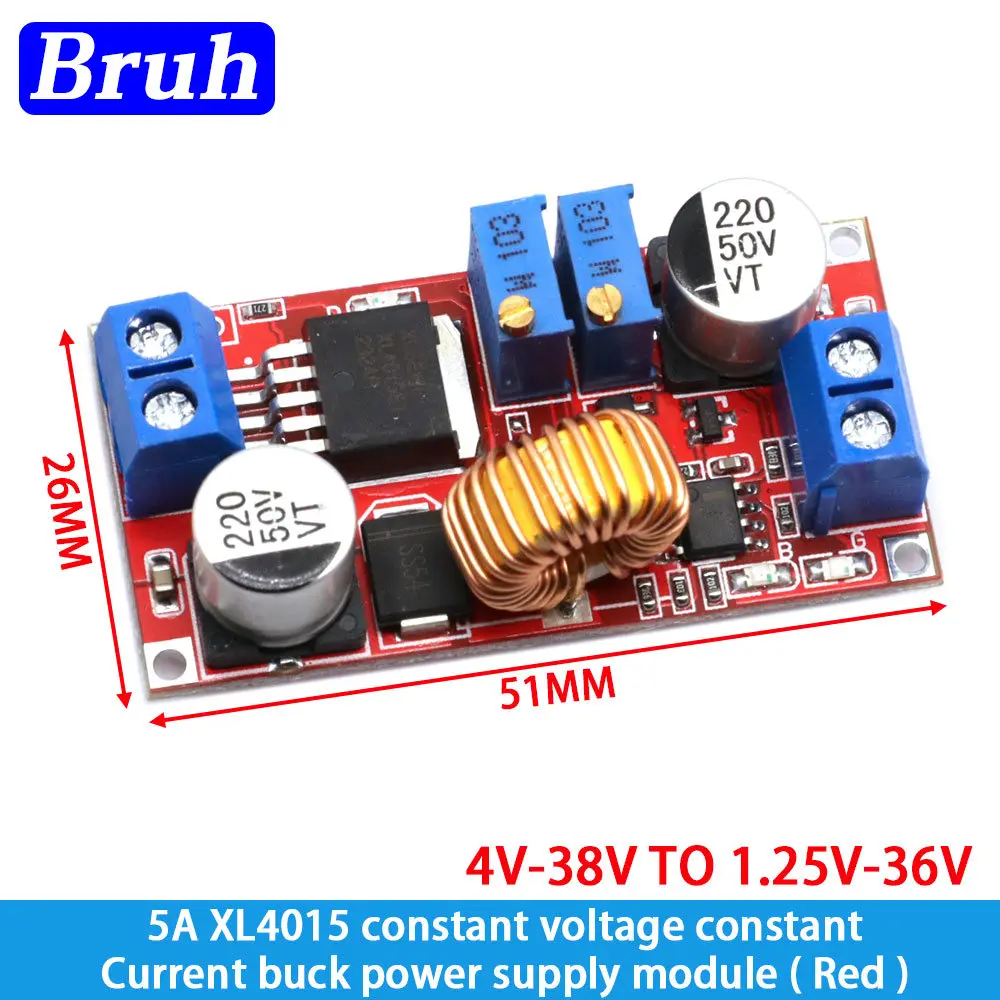

Характеристики:
Размер: 51*26,3*14 (Д * Ш * В) (мм)
Рабочая температура: от-40 ° до + 85 °
Регулировка напряжения: ± 2.5%
Регулировка нагрузки: ± 0.5%
Пульсация на выходе: 50 мВ (макс.) Ширина полосы 20 м
Частота переключения: 300 кГц
Эффективность преобразования: 95% (самая высокая)
Выходной ток: регулируемый максимум 5А
Выходное напряжение: 0,8 V-30V
Входное напряжение: 5-32 В
Выпрямление: несинхронное выпрямление
Свойства модуля: неизолированный модуль постоянного тока и напряжения.

Преимущества:
CC CV
Низкая пульсация
Когда модуль заряжает аккумулятор, он сначала использует постоянный ток для защиты аккумулятора. Проверьте проклятие выше.

Основные Особенности модуля: высокая мощность 5A, высокая эффективность и низкая пульсация с индикатором мощности!

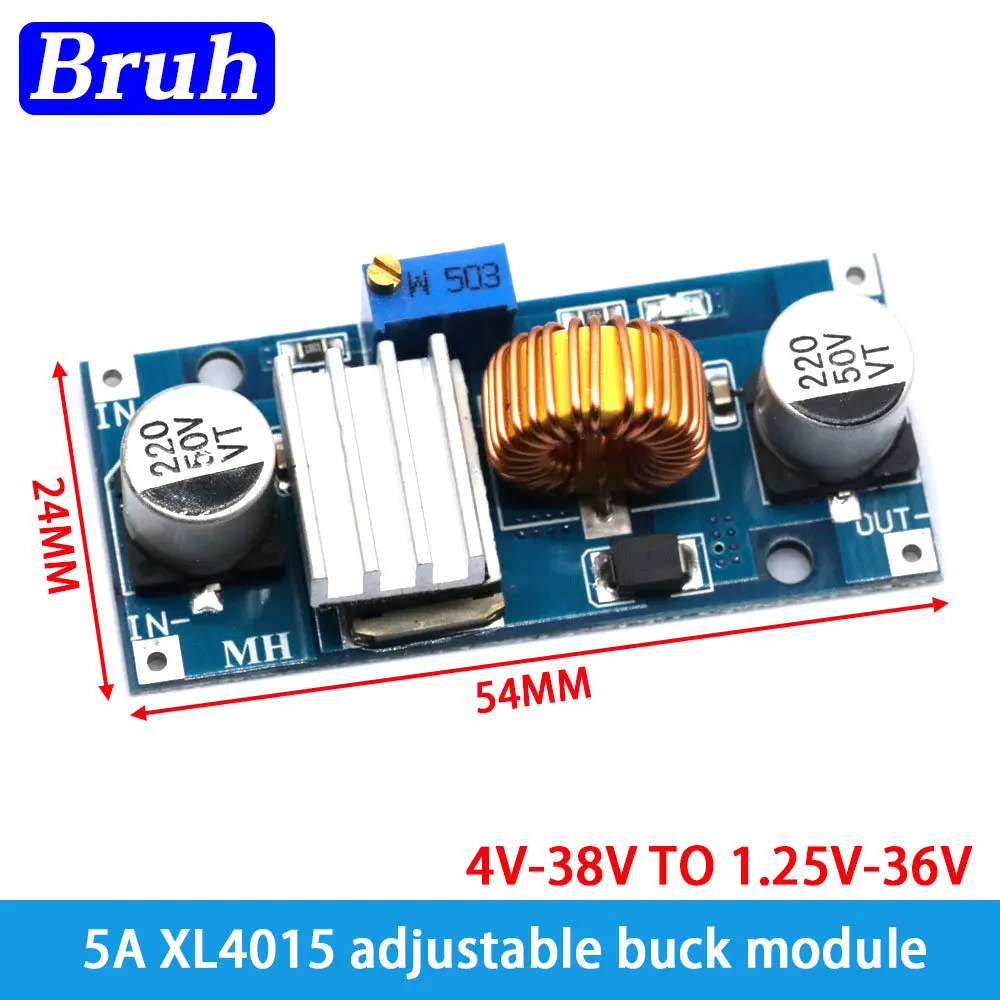

1. Диапазон входного напряжения: 4 ~ 38 В постоянного тока (Примечание: входное напряжение не превышает 38 В)
2. Диапазон выходного напряжения: 1,25-36 В постоянного тока Регулируемый
3. Выходной ток: 0-5 А, рекомендуется использовать при 4,5 А.
4. Выходная мощность: 75 Вт
5. Рабочая температура: -40 ~ + 85 градусов
6. Рабочая частота: 180 кГц
7. Эффективность: 96% (макс.)
8. Защита от короткого замыкания: Да (предельный ток 8А).
9. Защита от перегрева
10. Защита от обратной полярности входа: нет (при необходимости, сильноточный диод включен последовательно с входом).
11. Д x Ш x В = 54*23*18 мм
Применение:
В приложениях понижающего модуля постоянного/постоянного тока входное напряжение выше, чем выходное напряжение понижающего поля, такого как батарея, силовой трансформатор, регулируемая мощность своими руками Поставка, 24 В автомобильный ноутбук источник питания, промышленное оборудование buck.12 В к 3,3 V, 12 В к 5 В, 24 В к 5 В, 24 В к 12 В, 36V понижающий до 24V И т. Д.

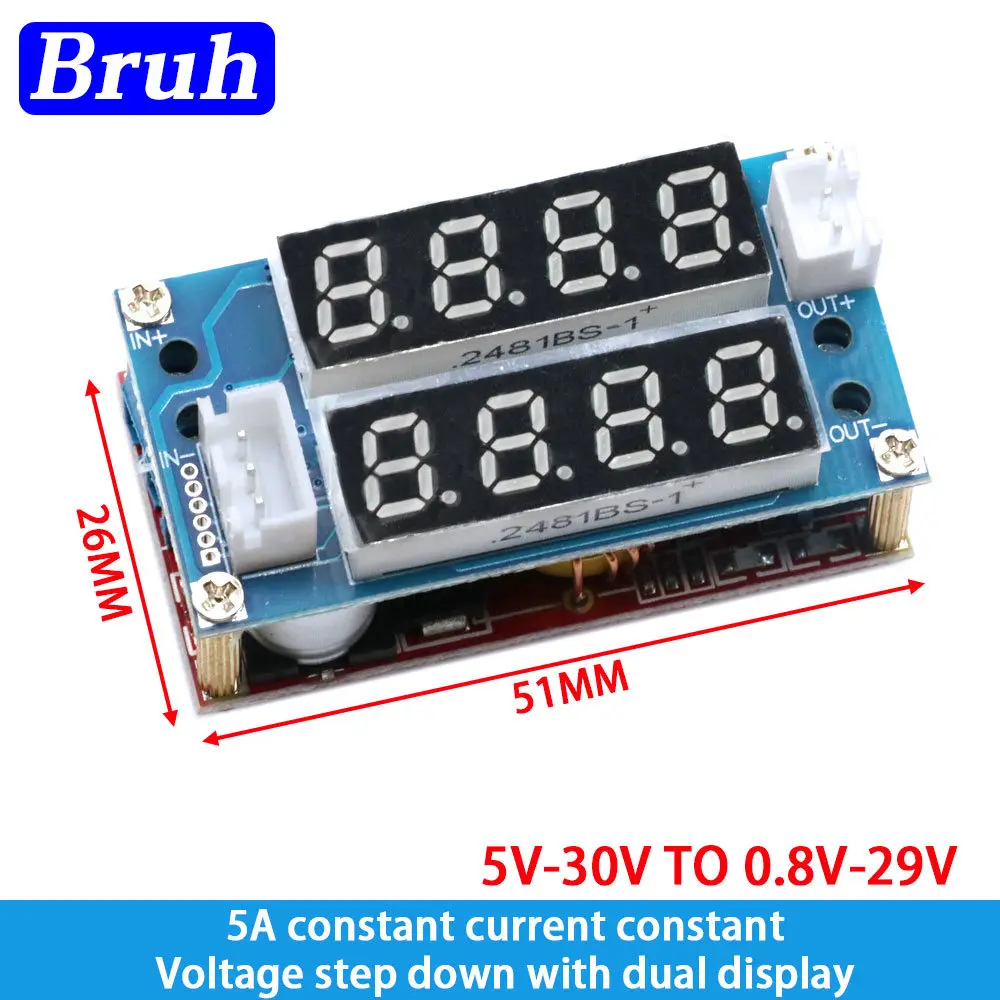

Точность измерения: 0.1%;
Частота обновления: около 200 мс/раз;
Дисплей: 0,28 "цифровая трубка;
Диапазон тока 5-30 В;
Красный цвет дисплея;
Температура хранения: от-10 до + 65 градусов по Цельсию;
Скорость: 50 миллиом.
Свойства модуля: неизолированный модуль мгновенного тока и напряжения
Выпрямление: несинхронное выпрямление
Входное напряжение: 5-30 В
Выходное напряжение: 0,8 V-29V
Выходной сигнал: регулируемый максимум 5A
Эффективность концерна: 95% (самая высокая)
Частота переключения: 180 кГц
Пульсация на выходе: 50 мВ (максимум), полоса пропускания 20 м
Регулировка нагрузки: ± 0.5%
Температура напряжения: ± 2.5%
Рабочая температура: от-40 до + 85%
Размер: 51*26*14 (Д * Ш * В) мм

Один: Описание товара
Этот продукт представляет собой понижающий (понижающий) модуль постоянного/постоянного тока с фиксированной частотой кГц, способный управлять нагрузкой 5 А с высокой эффективностью, низким уровнем пульсаций и отличным регулированием линии и нагрузки. Модуль с измерителем напряжения для отображения входного и выходного напряжения, А напряжение можно скорректировать с помощью кнопки для повышения точности вольтметра.
Особенности:
1. Светодиодный индикатор питания.
2. Кнопка для переключения измерения входного или выходного напряжения, и светодиодный указывает текущее измерение входного или выходного напряжения; Никскую трубку можно выключить другой кнопкой. Упомянутые состояния могут быть запомнены, не теряются, даже если питание отключено. (Встроенная маркировка «В» светодиодный включена, никская трубка отображает значение входного напряжения, «вне» светодиодный яркий дисплей-значение выходного напряжения).
3. Специальный запуск, функция калибровки вольтметра, никогда не будет неточного вольтметра!
Метод калибровки вольтметра:
(1) шаги калибровки выходного напряжения
Шаг 1, Отрегулируйте правую кнопку так, чтобы загорелся «OUT» светодиодный, вольтметр показал значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и «OUT» светодиодный мигает синхронно, так что вы входите в режим калибровки выходного напряжения.
Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения суммируется на единицу; Нажмите Левую кнопку, минус единица; Из-за того, что единица меньше 0,1 V, отображение минимального напряжения до 0,1 V, поэтому вам нужно непрерывно нажимать 1-5 раз, чтобы увидеть изменение вольтметра 0,1 V, Сколько раз меняется вольтметр 0,1 V нажатием клавиши, в зависимости от текущего напряжения дисплея, чем выше напряжение, тем меньше количество нажатий.
Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры установлены на автоматическое отключение питания для сохранения.
(2) шаги калибровки входного напряжения
Шаг 1, Отрегулируйте правую кнопку так, чтобы загорелся «IN» светодиодный, вольтметр показал значение входного напряжения; Нажмите правую кнопку более 2 секунд, rele
