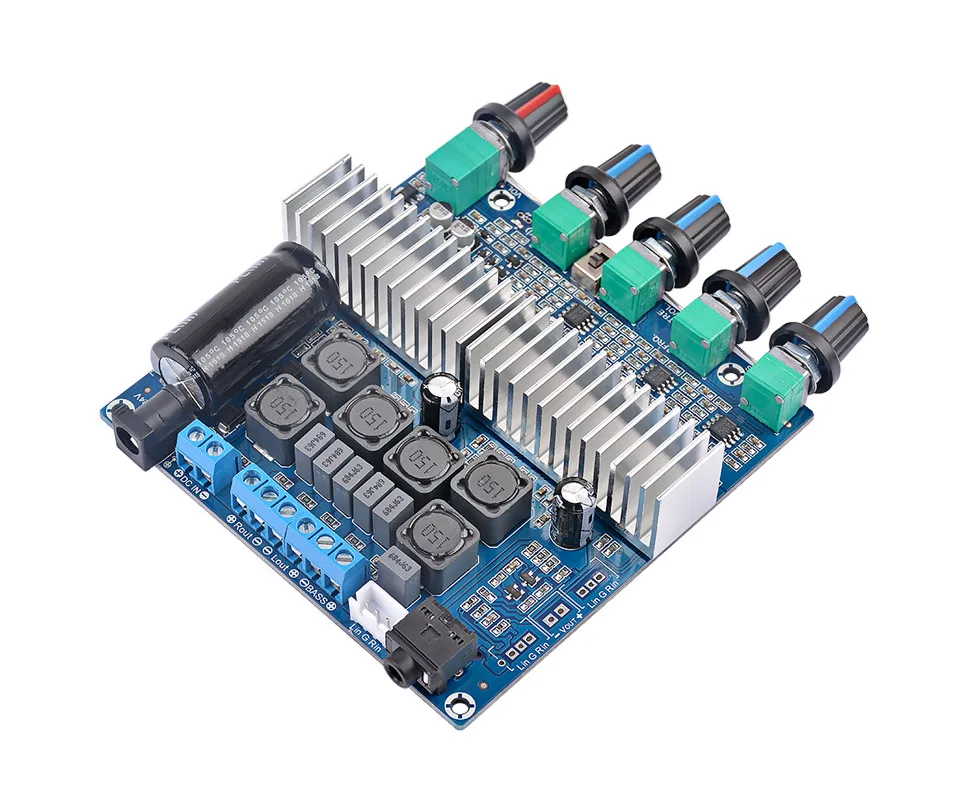

Aiyima TPA3116 Усилитель сабвуфера

Описание

Характеристики:

1. Это питание от постоянного тока

12-24 В

Источник питания, с использованием TI's

TPA3116D2

Высокопроизводительный чип цифрового усилителя мощности в качестве ядра, один для параллельного мостового басового канала, выход усиления мощности, один для левого и правого канала, выход усиления мощности. Поддержка

100 Вт (басовый канал) + 50 Вт (левый канал) + 50 Вт (правый канал) трехканальный выход.

2. Поддержка внешнего аудио входного интерфейса, с преусилителем, обработка басового кроссовера;

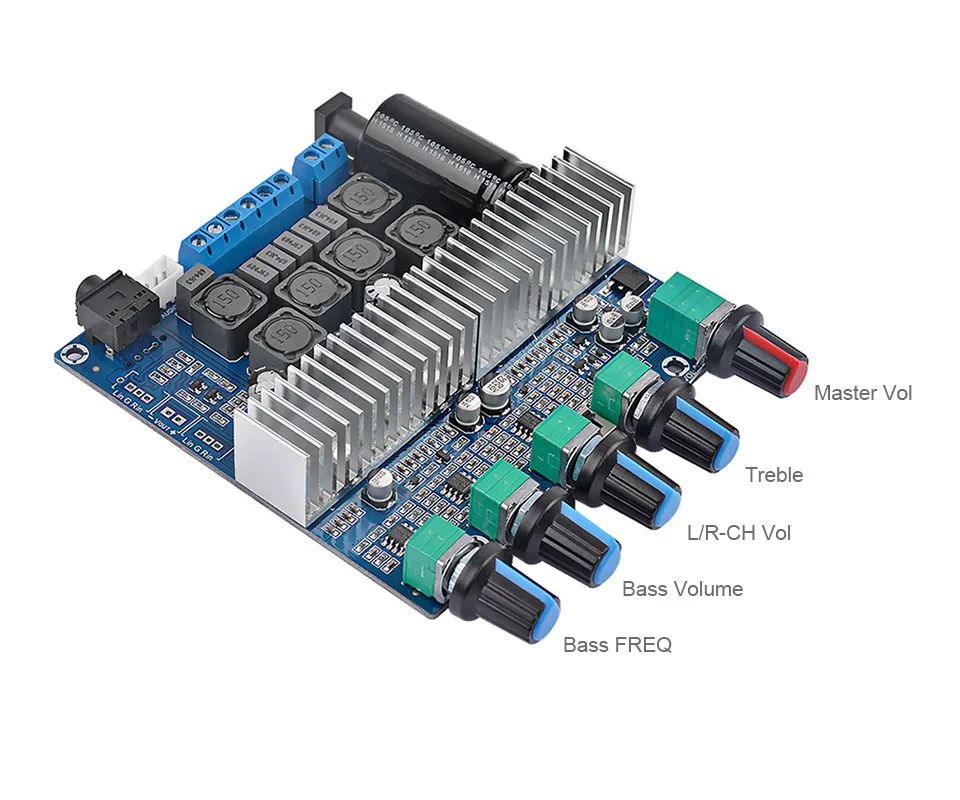

Громкость басов, частота басов, громкость левого и правого каналов, высокие частоты, переключатель управления функциями/общий объем, 5 потенциометров регулировки.

3. Широкое рабочее напряжение, энергосберегающая конструкция, эффективность до 90%. Вы можете использовать высокопроизводительный импульсный источник питания, импульсный источник питания ноутбука, вы также можете использовать зарядную бутылку или автомобильный источник питания и т. д.

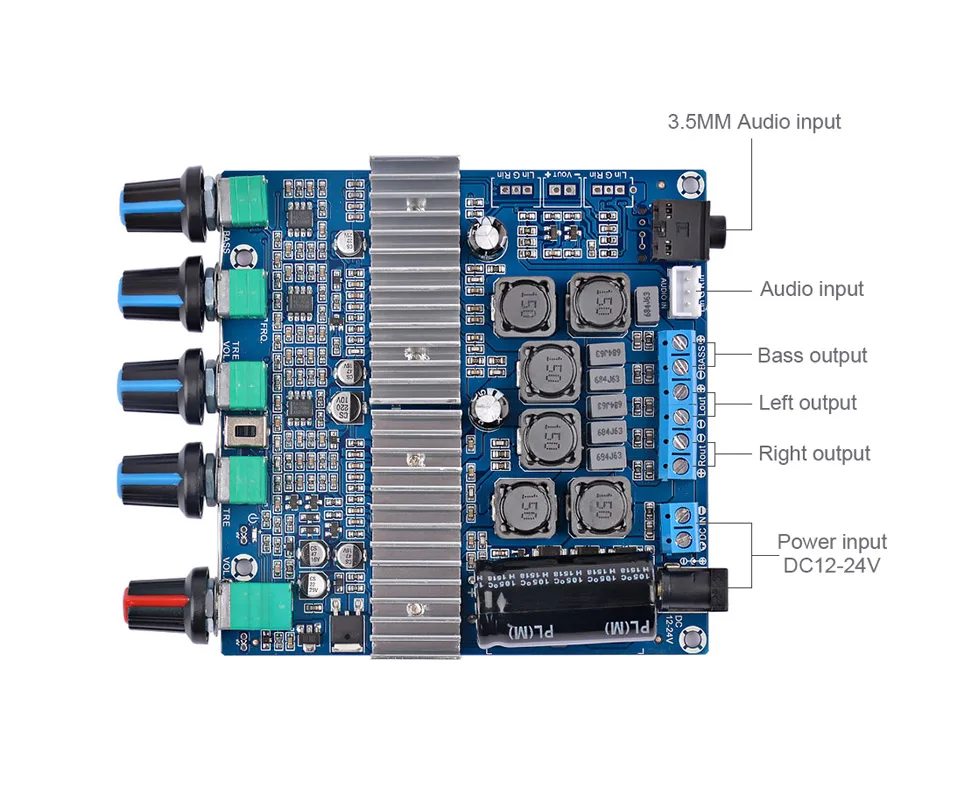

4. Доска является готовой доской, которая была припаяна и протестирована. Подключите акустическую коробку в соответствии с изображением, подключите соответствующий источник питания, подключите к аудиоустройству для воспроизведения или правильно Подключите входной сигнал источника звука.

Основные параметры:

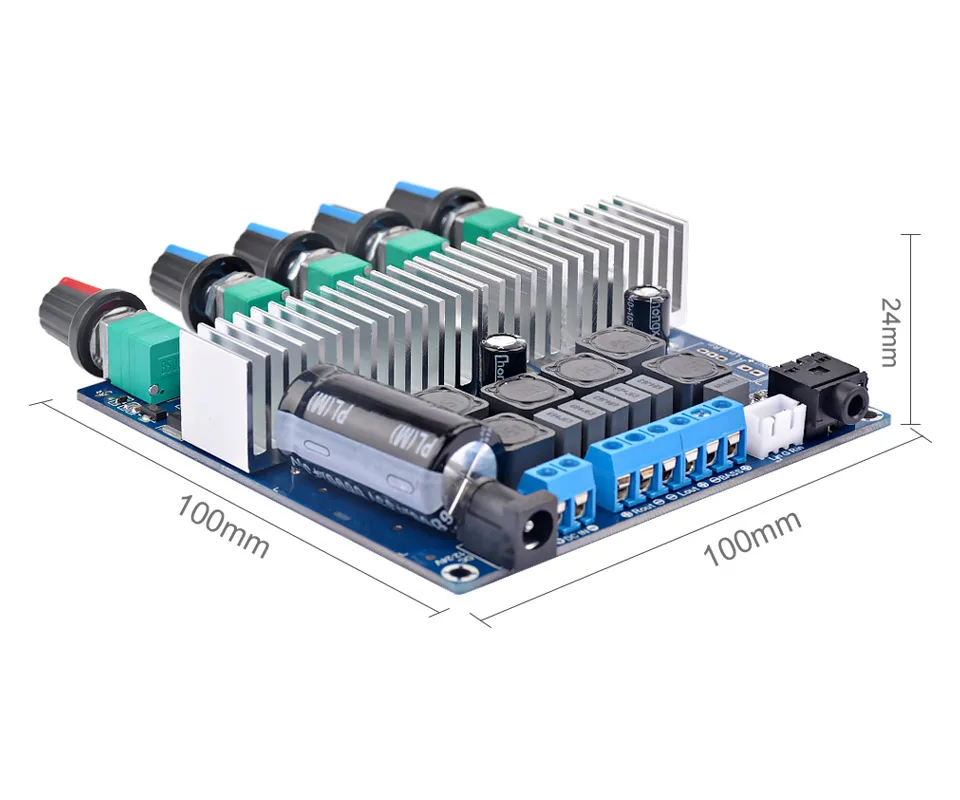

Размер (Д * Ш * В): 100x100x24 мм,

Без учета потенциометра и проекции гнезда

Диапазон рабочего напряжения: 12-24 В постоянного тока
(Ток 3-4 а или 19-24 В/4-5 А, например, высокая мощность 20-24 В/8-9 выше)

Обратите внимание, что напряжение без нагрузки постоянного тока не должно превышать 25,5 в.

Чувствительность аудиовхода: 600-800мв

Частотный диапазон отклика: 20 Гц-20 кГц

Сопротивление динамика: левый и правый канальный динамики: 4-8 Ом, сопротивление басового динамика: 2-8 Ом

Упаковочный лист:

1 шт. TPA3116 усилитель сабвуфера

Примечание:

Выходная мощность связана с напряжением/током питания, импедансом динамика и размером аудиовхода. Когда напряжение/ток источника питания достаточно, обычно напряжение источника питания выше, а относительная выходная мощность может быть увеличена. Динамики с различными характеристиками имеют различные выходные мощности. Обычно сопротивление динамика меньше, и мощность легче достичь.

Может быть, вы также хотите
TPA3116 усилитель сабвуфера
.

Вопросы о продукте

1. Плата усилителя имеет текущий звук и шум во время использования

Большинство наших усилителей используют источник питания постоянного тока. Сама плата не производит текущий звук и шум.
Основные причины акустического шума тока:
A, используемый фильтр источника питания не очень хорош; Текущий звук происходит из-за неправильного ввода питания или аудиовхода.
B, качество входного сигнала плохое; Выход устройства, подключенного к входу, является неправильным, и шум вызван ненормальным входом источника звука.
C, входной кабель низкого качества; Линия находится в плохом подключении; Проводка повреждена; Проводка приостановлена
D, входное соединение имеет другие устройства воспроизведения, и некоторые устройства используют источник питания, чтобы вызвать шум.

2. Нет звукового выхода, нет звука в 1 канале?

A, динамик сломан, или кабель динамика не подключен хорошо.
B, входной кабель не в хорошем подключении; Проводка повреждена; Выход устройства, подключенного к входу, является неправильным.

3. Громкость разбивается и разбивается, когда громкий?

A, вход питания недостаточен, сначала подтвердите правильность проводки, и тока питания достаточно,
B, сам динамик имеет низкую производительность или повреждение, а мощность динамика слишком мала или слишком велика.
C, левый и правый канальный динамики (+) (-) выход независимый, не может быть подключен друг к другу

4. Динамик разбитый звук, когда сабвуфер усилитель громкости громкий?

A, вход питания недостаточен, сначала подтвердите правильность проводки, тока питания достаточно
B, если мощность самого динамика слишком велика или слишком мала, или низкая производительность самого динамика; Структура коробки динамика; Эти отклонения вызовут разрывы.

5. Мощности громкости недостаточно?

Напряжение питания и источника питания, амплитуда звукового источника сигнала, размер импеданса динамика все связаны, любой вид недостаточности повлияет на мощность

6. Будет ли усилитель гореть?

A, положительные и отрицательные полюсы источника питания подключаются с обратной связью; Напряжение источника питания слишком высокое, что превышает предельное рабочее напряжение платы
B. Если плата требует источника питания постоянного тока, не допускается подключение непосредственно к источнику питания трансформатора переменного тока (это может быть исправлено и преобразовано в мощность постоянного тока, прежде чем он может быть использован)
C. Чтобы подтвердить правильность проводки, подключите ее к источнику питания. Неправильная линия, подключенная или короткое замыкание, приведет к повреждению ключевых частей.

Вопрос о продукте:

1. Плата усилителя имеет текущий звук и шум.

Большинство наших усилителей используют источник питания постоянного тока. Сама плата не производит текущий звук и шум.

Основные причины акустического шума тока:

A, используемый фильтр источника питания не очень хорош; Текущий звук происходит из-за неправильного ввода питания или аудиовхода.

B, качество входного сигнала плохое; Выход устройства, подключенного к входу, является неправильным, и шум вызван ненормальным входом источника звука.

C, входной кабель низкого качества; Линия находится в плохом подключении; Проводка повреждена; Проводка приостановлена

D, входное соединение имеет другие устройства воспроизведения, и некоторые устройства используют источник питания, чтобы вызвать шум.

2. Нет звукового выхода, нет звука в 1 канале

A, динамик сломан, или кабель динамика не подключен хорошо.

B, входной кабель не в хорошем подключении; Проводка повреждена; Выход устройства, подключенного к входу, является неправильным.

3. Громкость разбивается и разбивается, когда громкий?

A, вход питания недостаточен, сначала подтвердите правильность проводки, и тока питания достаточно,

B, сам динамик имеет низкую производительность или повреждение, а мощность динамика слишком мала или слишком велика.

C, левый и правый канальный динамики (+) (-) выход независимый, не может быть подключен друг к другу

4. Динамик разбитый звук, когда сабвуфер усилитель громкости громкий?

A, вход питания недостаточен, сначала подтвердите правильность проводки, тока питания достаточно

B, если мощность самого динамика слишком велика или слишком мала, или низкая производительность самого динамика; Структура коробки динамика; Эти отклонения вызовут разрывы.

5, мощности громкости недостаточно?

Напряжение питания и источника питания, амплитуда звукового источника сигнала, размер импеданса динамика все связаны, любой вид недостаточности повлияет на мощность

6. Будет ли усилитель гореть?

A, положительные и отрицательные полюсы источника питания подключаются с обратной связью; Напряжение источника питания слишком высокое, что превышает предельное рабочее напряжение платы

B. Если плата требует источника питания постоянного тока, не допускается подключение непосредственно к источнику питания трансформатора переменного тока (это может быть исправлено и преобразовано в мощность постоянного тока, прежде чем он может быть использован)

C. Чтобы подтвердить правильность проводки, подключите ее к источнику питания. Неправильная линия подключена или короткое замыкание приведет к повреждению ключевых частей!

Характеристики

Название бренда

Aiyima

Номер модели

TPA3116

Происхождение

Китай

Сертификация

Нет

Количество каналов

3 (2.1)

Упаковка

Да

Максимальная мощность на канал

100 Вт

Единица измерения

штука/штуки
