GiJUXG индикатор уровня заряда батареи 12В 24В

Параметры:

1. Диапазон измерения напряжения: 8-30 В постоянного тока

2. Рабочий ток: <15 мА (без функции зарядки)

3. Дисплей: ЖК-экран

4. Цвет дисплея: зеленый/белый/синий

5. Выход USB: QC 2,0, QC 3,0, максимальный выход 18 В (5v-3, 4A , 9V-2A, 12v-1, 5A)

6. Выход USB Type-C: QC 2,0, QC 3,0, максимальный выход 18 В (5v-3. 1A , 9V-2A, 12v-1. 5a)

7. Точность измерения: ± 1%

8. Скорость обновления: 500 мс/время

9. Внешний размер: 61 мм * 40 мм * 22 мм

10. Установочный Размер: 58 мм * 36,5 мм

Описание товара:

1."Л"Измерение тройной литиевой батареи: серия L03-серия L07 (отключенная память)

2. "П"Измерение свинцово-кислотной батареи: 12 В постоянного тока, 24 В постоянного тока (память отключения питания)

3. "Ф"Измерение железо-литиевой батареи: серия F03-серия F08 (отключенная память)

4. Настраиваемая Настройка диапазона высокого и низкого напряжения: 8-30 В постоянного тока

5. На передней панели находится кнопка включения/выключения экрана, а на задней-кнопка настройки, пожалуйста, установите параметры перед установкой и использованием

Посылка включает:

1 * измеритель напряжения емкости аккумулятора

1 * кабель (красный подключается к «положительному полюсу»; Черный подключается к «отрицательному полюсу»)

Описание режима:

На главном интерфейсе нажмите и удерживайте кнопку включения/выключения в течение 2 секунд, чтобы войти в интерфейс настройки режима, А затем нажмите и удерживайте кнопку настройки возврата в течение 2 секунд, чтобы выйти из интерфейса настройки и вернуться к основному интерфейсу.

Режим 1: свинцово-кислотная Настройка P

Режим 2: Тройная Настройка лития L

Режим 3: установка лития железа F

Режим 4: настраиваемая Настройка высокого и низкого напряжения

Режим 5: Настройка сигнализации низкого напряжения (сигнал тревоги, когда напряжение ниже этого параметра)

Режим 6: настройка времени подсветки

Настройки режима

На странице настроек свинцово-кислотной батареи параметр напряжения мигает, коротко нажмите кнопку включения/выключения, чтобы выбрать напряжение батареи, которое будет использоваться, после выбора напряжения, кратковременно нажмите кнопку настройки на задней панели, чтобы подтвердить и сохранить параметры (параметр напряжения всегда включен), Нажмите и удерживайте заднюю часть в течение 2 секунд, чтобы установить кнопку, чтобы вернуться к основному интерфейсу, или Коротко нажмите кнопку настройки на задней панели, чтобы установить другие режимы.

На интерфейсе настройки тройной литиевой батареи количество строк батареи мигает, кратковременно нажмите кнопку включения/выключения, чтобы выбрать количество строк батареи, которые будут использоваться, после выбора количества строк батареи, кратковременно нажмите кнопку настройки на задней панели, чтобы подтвердить и сохранить количество строк (Количество строк батареи всегда указано), нажмите и удерживайте кнопку настройки возврата в течение 2 секунд, чтобы вернуться к основному интерфейсу, или Коротко нажмите кнопку настройки возврата, чтобы установить другие режимы.

На интерфейсе настройки литиево-железной батареи количество строк батареи мигает, кратковременно нажмите кнопку включения/выключения, чтобы выбрать количество строк батареи, которые будут использоваться, после количества строк батареи, кратковременно нажмите кнопку настройки на задней панели, чтобы подтвердить и сохранить количество строк (Количество строк батареи всегда указано), нажмите и удерживайте кнопку настройки возврата в течение 2 секунд, чтобы вернуться к основному интерфейсу, или Коротко нажмите кнопку настройки возврата, чтобы установить другие режимы.

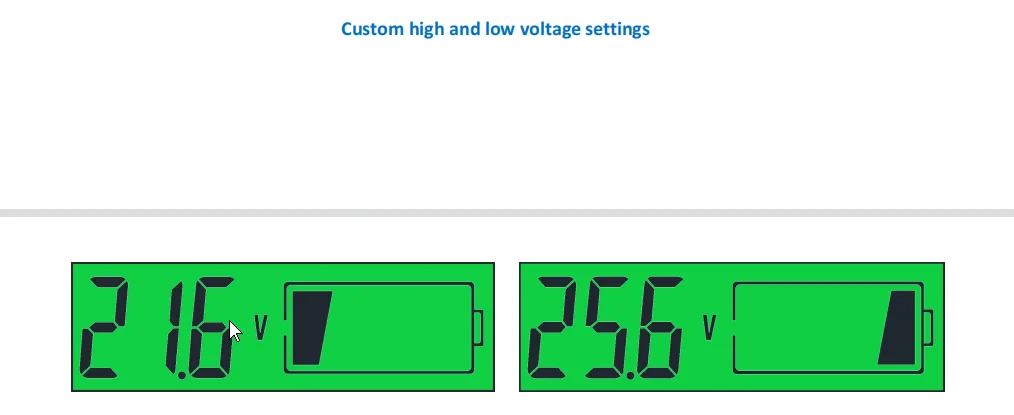

На пользовательском интерфейсе настройки высокого и низкого напряжения левое изображение-это интерфейс настройки низкого напряжения, правое изображение-интерфейс настройки напряжения насыщения, кратковременно нажмите кнопку включения/выключения, чтобы установить число слева, после установки значения, Нажмите и удерживайте кнопку включения/выключения в течение 2 секунд, чтобы установить Средний нумер, после установки значения нажмите и удерживайте кнопку включения/выключения в течение 2 секунд, чтобы установить правильное число, после установки значения низкого напряжения кратковременно нажмите кнопку настройки возврата, чтобы подтвердить и сохранить значение низкого напряжения, А затем Коротко нажмите кнопку настройки возврата, чтобы переключиться на интерфейс настройки напряжения насыщения, когда после установки значения напряжения насыщения, кратковременно нажмите кнопку настройки возврата, чтобы подтвердить и сохранить значение (все значения всегда включены), Нажмите и удерживайте кнопку настройки возврата в течение 2 секунд, чтобы вернуться к основному интерфейсу, или Коротко нажмите кнопку настройки возврата, чтобы установить другие режимы.

На интерфейсе настройки сигнализации низкого напряжения число слева-это установленное значение. Кратковременно нажмите кнопку включения/выключения, чтобы установить среднее число. После установки среднего значения нажмите и удерживайте кнопку включения/выключения в течение 2 секунд, чтобы установить правильное число. Когда напряжение тревоги установлено, кратковременно нажмите кнопку настройки на задней панели, чтобы подтвердить и сохранить значение (все значения всегда включены), нажмите и удерживайте кнопку настройки на задней панели в течение 2 секунд, чтобы вернуться к главному инферфейсу, или нажмите кнопку настройки на задней панели, чтобы установить другие режимы.

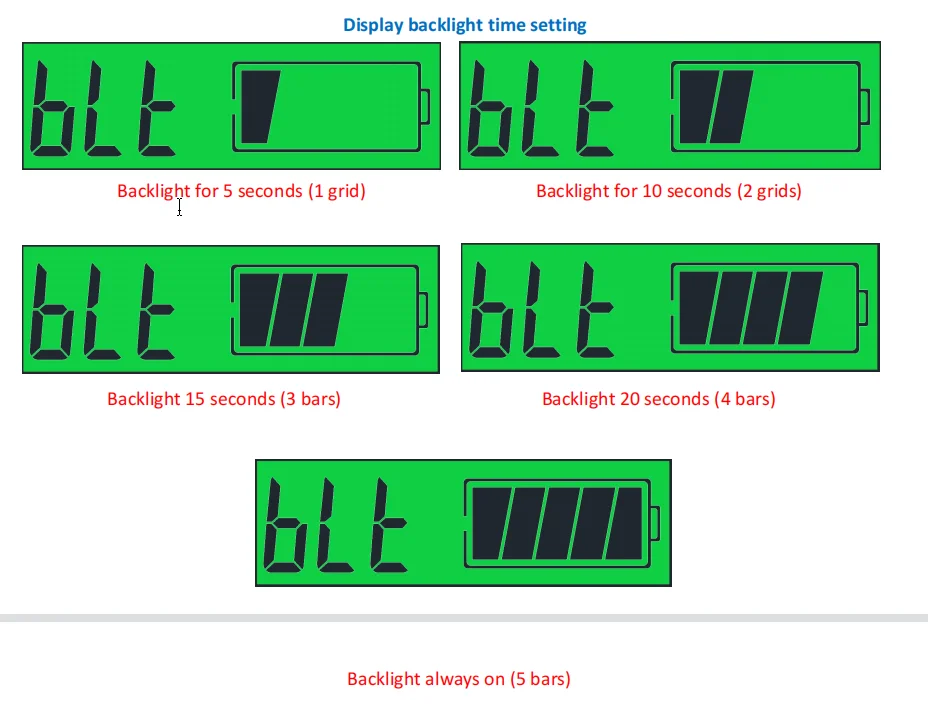

В интерфейсе настройки времени подсветки сетка Аккумулятора Мигает, коротко нажмите кнопку включения/выключения, чтобы выбрать время подсветки, коротко нажмите кнопку настройки задней подсветки, чтобы подтвердить И Сохраните опцию, нажмите и удерживайте кнопку настройки возврата в течение 2 секунд, чтобы вернуться к основному интерфейсу, или Коротко нажмите кнопку настройки возврата, чтобы установить другие Режимы

Интеллектуальная калибровка напряжения

Пользователям необходимо подготовить Высокоточный источник питания постоянного тока 30 В для реализации функции калибровки.

Когда пользователю нужно откалибровать напряжение измерителя, отключите питание, нажмите и удерживайте кнопку включения/выключения, включите питание, войдите в режим калибровки, отпустите кнопку, А затем нажмите и удерживайте кнопку включения/выключения в течение 2 секунд, чтобы начать автоматическую калибровку (Буква V мигает, Буква V всегда горит после калибровки)

Причина сбоя калибровки: ошибка внешнего источника питания слишком велика или внешний источник питания не имеет постоянного тока 30 В, что приводит к ошибке калибровки, замените внешний калибровочный источник питания и выполните повторную калибровку.
