Eletechsup DD39AJPA 20 Вт повышающий-понижающий преобразователь

4,3

3 отзыва12 продано

Характеристики Описание

Eletechsup DD39AJPA 20 Вт повышающий-понижающий преобразователь

Цвет:With terminal

599 ₽

Цена за 1 штуку

18 мая
доставка продавцом
229 ₽
8–10 апреля
пункт выдачи
260 ₽
9–10 апреля
почтой
260 ₽

Вернём деньги, если не получите заказ через 75 дней после отправки.

Описание

Наименование продукта: 20 Вт с двойным выходным напряжением Boost-Buck от 3,6-30 В до +-3-30 В Регулируемый модуль повышающего преобразователя постоянного тока

Список упаковки:

1 шт. 20 Вт постоянного тока повышающий-понижающий преобразователь положительного и отрицательного напряжения двойной модуль напряжения

Описание:

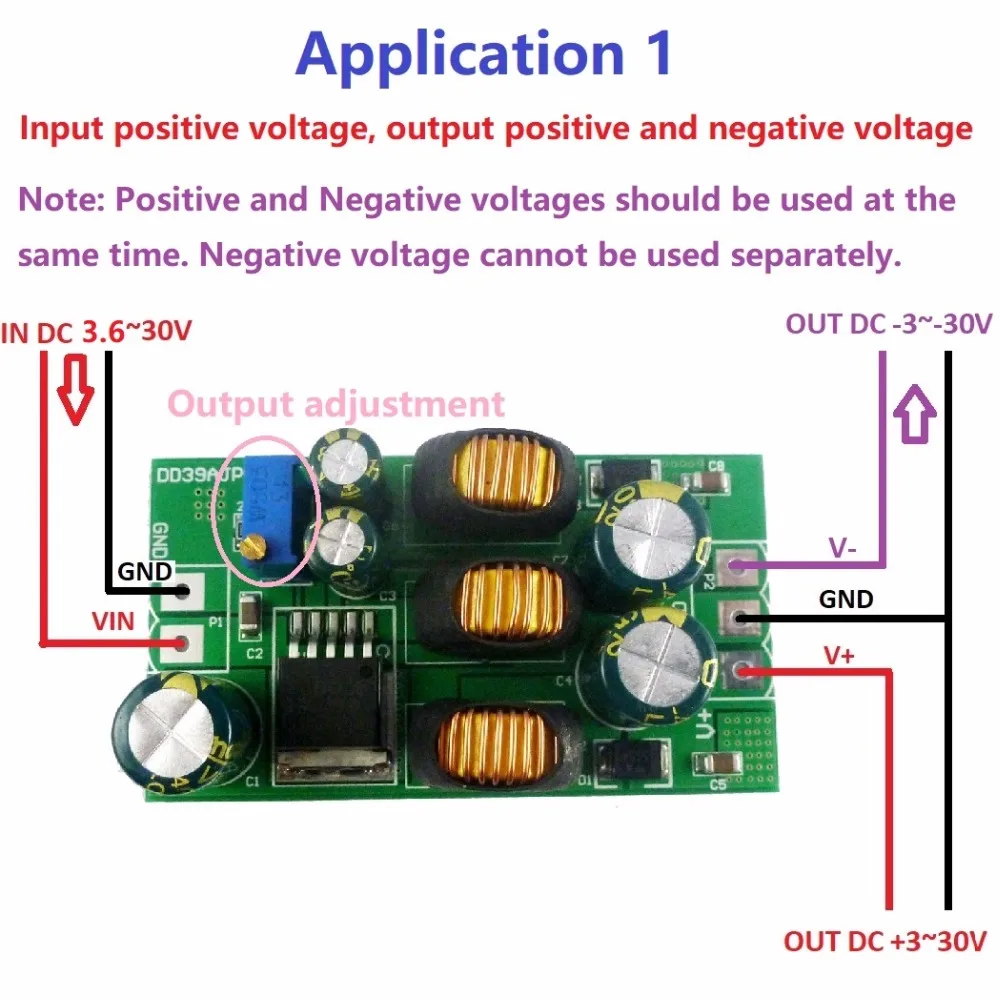

Входное напряжение 3,6 ~ 30 В, выход ± 3 ~ ± 30 В регулируется

Максимальная Выходная мощность: 20 Вт (подробности см. В описании внизу или обратитесь к нам за информацией.)

Эффективность преобразования: 69-88%

Ток покоя: 3 мА

20 Вт DC-DC Повышающий-понижающий преобразователь Рабочая частота 180 кГц.

Рабочая температура окружающей среды: -40 ~ + 85 градусов Цельсия

Размер: 60 х 34 х 15 мм

Вес: 33 г (с клеммой), 29 г (без клеммы)

Высокий КПД до 88%

Встроенная компенсация частоты

Встроенная функция плавного пуска

Встроенная функция теплового отключения

Встроенная функция ограничения тока

Примечание:

1 Для получения более стабильного напряжения рекомендуется, чтобы выходная мощность превышала 15 мА.

2 V-нельзя использовать отдельно или без выхода напряжения, но вы можете просто использовать V +

3 Пусковой ток модуля в 2,5-3 раза превышает рабочий ток.

4 Увеличение конденсатора MLCC 1 мкФ-10 мкФ снижает пусковой ток (как показано ниже)

Применения

АЦП/ЦАП/операционный усилитель

RS232 RS485 RS422 Шина

Аудио оборудование

Источник питания звука низкой мощности

Автомобильный усилитель звука с двойной платой питания

Источник питания lcd

Измерительное оборудование

Измерительный мультиметр

Внимание:

Это модуль преобразователя Напряжения DC-DC, необходимо учитывать при использовании:

1 Входное напряжение не может быть больше максимального входного диапазона
2 Выходная мощность не может быть больше максимальной нагрузки в течение длительного времени
3 Входная мощность должна быть больше выходной мощности, потому что Потребляемая мощность самого модуля

Вопросы и ответы:

Q1: Почему выходное напряжение меньше номинального напряжения

A1: Входная мощность источника питания слишком низкая. Проверьте Входное напряжение с помощью мультиметра, если на этот раз входное напряжение очень низкое.

Q2: Почему отрицательное напряжение не выводится или выход слишком низкий?

A2: отрицательное напряжение нельзя использовать отдельно. При использовании отрицательного напряжения такая же нагрузка должна быть подключена к клемме положительного напряжения.

Максимальная выходная мощность может достигать 20 Вт, но максимальная мощность будет варьироваться в разных условиях.

Для получения подробной информации обратитесь к следующей таблице. ( 10-80% максимальной мощности-самый надежный) :

Выход 5 В/± 5 В

Выход 6 В/± 6 В

Выход 9 В/± 9 В

Выход 10 В/± 10 В

Выход 12 В/± 12 В

Выход 15 В/± 15 В

Выход 24V/± 24V

Нажмите на картинку или найдите SKU для получения подробной информации о продукте

Мы являемся профессиональным производителем, если вы не нашли нужный вам продукт, свяжитесь с нами напрямую.

Продукт

Артикул

Нажмите Изображение

Описание

Буст-Бак
+ К-напряжение

ДД0315НА

Входное напряжение: DC + 3 ~ + 15 В,
Выход: DC-3,3 В-5 В-6 В-9 В-12 В-15 В;
Максимальный выходной ток: 180-500 мА

Буст-Бак
+ К-напряжение

ДУБ12НА

Входное напряжение: постоянный ток + 4,8 В-+ 28 В,
Выход: DC -5V/-10V/-12V/-15V;
Максимальный выходной ток: 250-500 мА

Повышение
От + до +/-напряжение

ДД1718ПА

Входное напряжение: DC + 3 ~ + 18 В,
Выход: DC ± 5 ± 6 ± 9 ± 12 ± 15 ± 24
Максимальный выходной ток: 100-200 мА

Буст-Бак
От + до +/-напряжение

ДД39АДЖПА

Входное напряжение: DC + 3,6 ~ + 30 В,
Выход: ± 3 ~ ± 30 В постоянного тока Регулируемый
Максимальный выходной ток: 200-3000 мА

Буст-Бак
От + до +/-напряжение

ДД1912ПА

Входное напряжение: DC + 3 ~ + 24 В,
Выход: ± 5 В постоянного тока/± 6 В/± 9 В/± 10 В/± 12 В/± 15 В/± 18 В ± 24 В
Максимальный выходной ток: 100-1000 мА

1% +/-напряжение
Справочный модуль

ZD3605PA

Входное напряжение: DC +-3,5 ~ +-20 В,
Выход: ± 2,5 В постоянного тока ± 3,3 В ± 5 В ± 7,5 В ± 10 В ± 12 В
Максимальный выходной ток: 14 мА

Характеристики

Название бренда

eletechsup

Номер модели

DD39AJPA

Происхождение

Китай

Тип

Конвертеры DC/DC

Размер

60 x 34 x 15mm

Вес

33g(With terminal), 29g(no terminal)

Индивидуальное изготовление

Да

Сертификация

Нет
