Регулятор напряжения AITEXM ROBOT XY-SJVA 3A 35Вт 5-30В

Регулируемый постоянный напряжение, постоянный ток, модуль автоматического повышения и понижения мощности, зарядка солнечной литиевой батареи

Можно увеличить, но и понижать, выходное напряжение 0.Произвольная регулировка 5-30 В, предельный ток, произвольная регулировка 0-4 А;может использоваться для светодиодного привода постоянного тока, зарядки аккумулятора и других случаев постоянного тока, ограничивая при этом ток с защитой от перегрузки по току, более безопасно;Индикатор режима постоянного тока, индикатор зарядки, полный свет.Выход против обратной промывки, не заряжайте аккумулятор, если дополнительный диод против затопления.

Повышающий и понижающий модуль 4А (версия с постоянным напряжением и постоянным током)

XL6009/LM2577 на рынке с использованием одного выпрямителя SS34, первого значения давления недостаточно, в соответствии с принципом запуска и понижения значения выпрямителя и значения напряжения трубки переключателя превышают максимальное входное напряжение плюс максимальное выходное напряжение (если входное напряжение и выходное напряжение являются наибольшими. Для 30 В, трубки MOS и напряжения Шоттки не менее достигают 60 В), давление SS34 до 40 В, максимальное давление 600

Выходной ток недостаточно, исходный максимальный ток SS34 3А (в сочетании с потерими переключения, плохое тепло, реальная токовая мощность может быть менее 3А), Шоттки, если напряжение слишком высокое или слишком высокая температура будет сломан, весь модуль.Есть риск безопасности;

Наконец, программа XL6009/LM2577 отличается низким КПД, обычным индуктивным теплом, а не понижающим чипом и отсутствием соответствующей защиты.

Модуль использует повышающий и понижающий чип в качестве основного контроллера, внешнюю МОП-трубку 60 В 75 А в качестве переключателя, двойной выпрямитель 60 В 5 А SS56 Шоттки.

Введение:

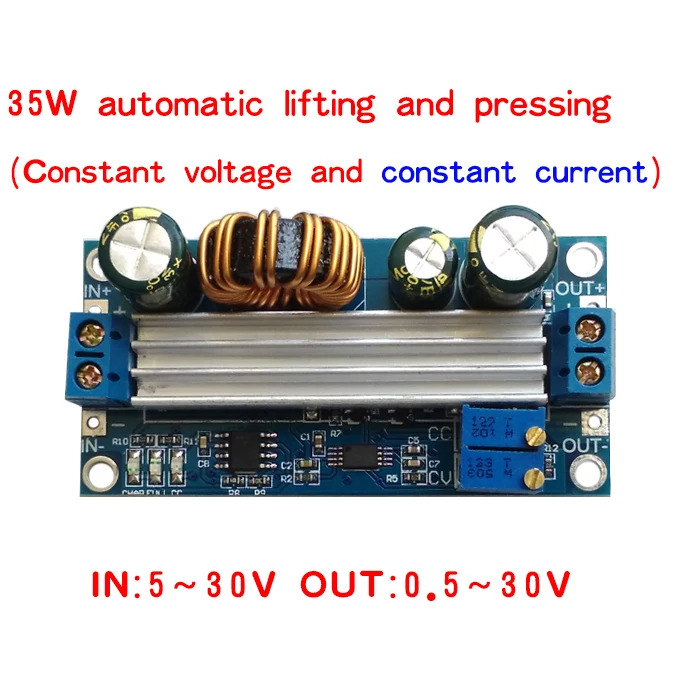

широкий вход напряжения 5.5-30 В, широкое выходное напряжение 0.5-30 В, оба усиления также могут понижаться, например, вы регулируете выходное напряжение 18 В, затем входное напряжение между 5.5-30 В случайно меняется, будет постоянным выходом 18 В;затем например, вы вводите 12 В, отрегулируете настройки потенциометра 0.Произвольный выход 5-30 В.

Высокая мощность, высокая эффективность, лучшая производительность, чем программа XL6009/LM2577.Использование внешнего МОП высокой мощности 60 В 75 А, параллельного сильного тока, высоковольтного выдерживаемого напряжения Шоттки SS56.Не 6009 или 2577 программы SS34 можно сравнить, поскольку в соответствии с принципом повышения и понижения давление MOS и Шоттки больше суммы входного и выходного напряжения.Индуктивность магнитного кольца из железного кремния и алюминия, высокая эффективность.

Режим постоянного тока без электрического свистка.

Вы можете установить текущий размер, используемый для ограничения выходного тока, привода постоянного тока, лампы для зарядки аккумулятора.

Поставляется с выходной функцией защиты от обратной промывки для зарядки аккумулятора без дополнительного затопления диода.

Параметры продукта:

Входное напряжение: 5-30 В

Выходное напряжение: 0,5-30 В

Выходной ток: для длительной стабильности в 3 А, для усиления тепла может достигать 4 А.

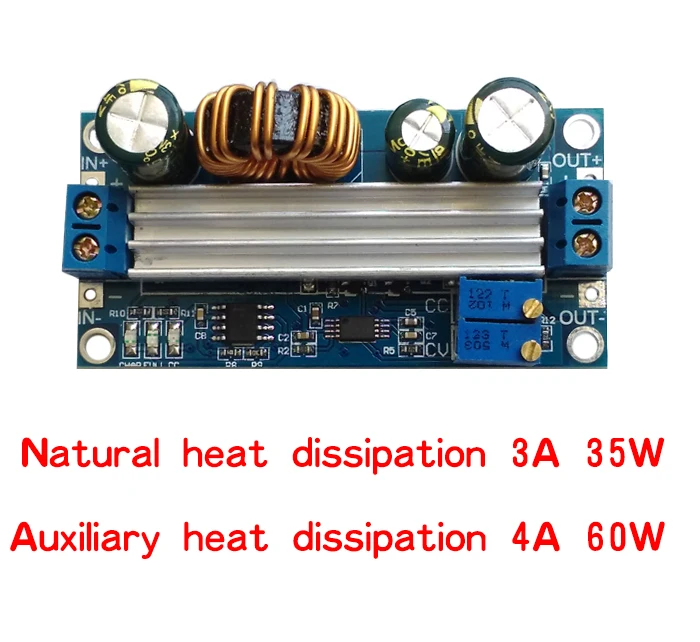

Выходная мощность: естественное охлаждение 35 Вт, усиление тепла 60 Вт.

Эффективность преобразования: около 88%.

Защита от короткого замыкания: Да

Рабочая частота: 180 кГц

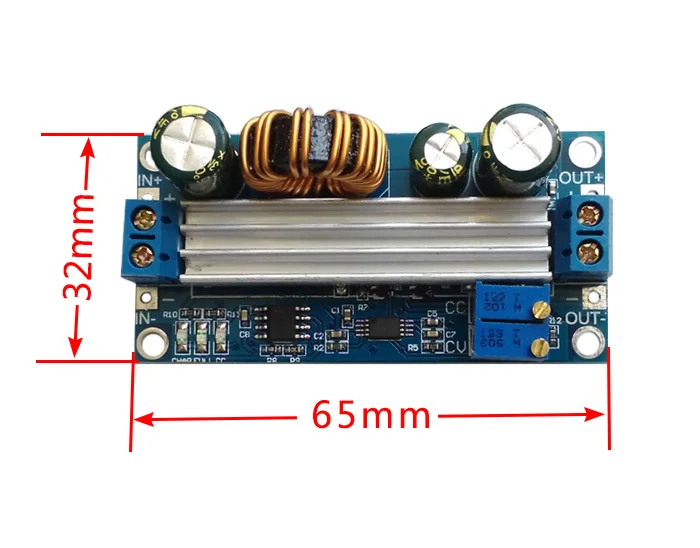

Размер: Длина * Ширина * Высота 65*32*21 мм

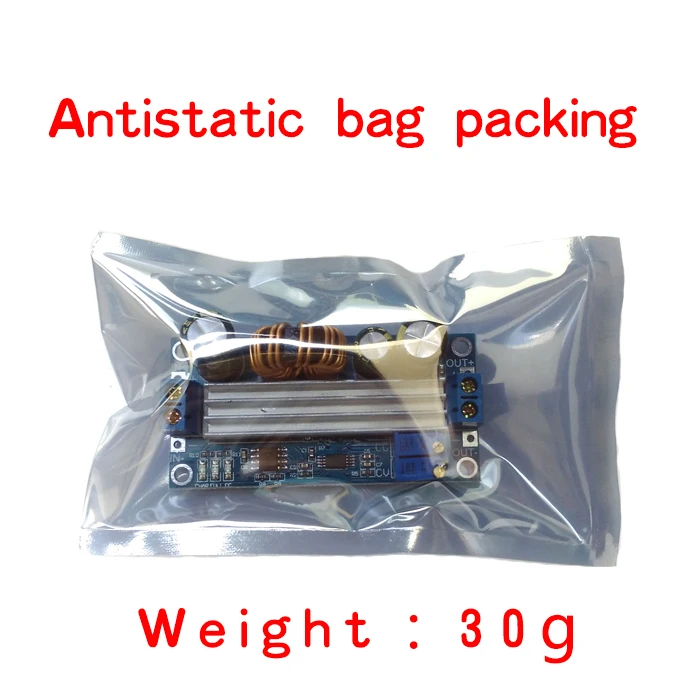

Вес: 30 г

Использование модуля:

1.Используется в качестве обычного повышающего и понижающего модуля с возможностью защиты от перегрузки по току.

Инструкции:

(1) Отрегулируйте потенциометр постоянного напряжения CV так, чтобы выходное напряжение достигло желаемого значения.

(2) с мультиметром 10 А для измерения тока, выходной ток короткого замыкания (можно подключить к выходу напрямую к двум измерительным проводам), одновременно регулируя потенциометр постоянного тока CC так, чтобы выходной ток достигал заданного значения защиты от перегрузки по току. .(Например, мультиметр показывает значение тока 2 А, затем вы используете модуль, когда максимальный ток может составлять только 2 А, ток до 2 А, когда загорится красный индикатор постоянного тока постоянного напряжения, в противном случае индикатор погаснет)

Примечание. При использовании в этом состоянии, поскольку на выходе имеется резистор выборки тока 0,05 Ом, подключенный к нагрузке, будет падение напряжения 0 ~ 0,3 В, это нормальное явление!Это падение напряжения не снижается вашей нагрузкой, а уменьшено до резистора выборки.

2.Используется как зарядное устройство.

Функция непостоянного тока модуля не может использоваться для зарядки аккумулятора из-за энергопотребления аккумулятора и зарядного устройства очень большого, в результате чего зарядный ток слишком велик, что приводит к повреждению аккумулятора, поэтому начало аккумулятора использовать заряд постоянного потока, когда заряд в определенной степени, когда автоматическое переключение обратно на зарядку постоянным напряжением.

Инструкции:

(1) для определения перезаряжаемой батареи необходимо перезарядить напряжение батареи и ток заряда, если параметры литиевой батареи 3,7 В/2200 мАч, то плавающее напряжение 4,2 В, максимальный ток заряда 1C или 2200 мА.

(2) условия холостого хода, мультиметр для измерения выходного напряжения, регулировка потенциометра постоянного напряжения так, чтобы выходное напряжение было плавающим; (если заряжается литиевая батарея 3,7 В, выходное напряжение можно отрегулировать до 4,2 В)

(3) с мультиметром для измерения тока 10 А, выходной ток короткого замыкания (можно подключить к выходу напрямую к двум измерительным проводам), одновременно регулируя потенциометр постоянного тока так, чтобы выходной ток достиг заданного значения заряда;

(4) Зарядка Поверните заводской ток лампы по умолчанию в 0,1 раза превышает ток зарядки.(Аккумулятор в процессе зарядки ток постепенно снижается и постепенно от зарядки постоянным током до зарядки постоянным напряжением, если ток заряда установлен на 1 А, то когда ток заряда меньше 0.1А, синий свет выключен, зеленый свет Поскольку заряд аккумулятора завершен)

(5) подключен к аккумулятору, зарядка.

(Шаги 1, 2, 3, 4: входной источник питания, выход не загружает аккумулятор)

3.Используется как мощный светодиодный модуль привода постоянного тока.

(1) определить рабочий ток и максимальное рабочее напряжение, необходимое для управления светодиодом;

(2) в условиях холостого хода мультиметр для измерения выходного напряжения, отрегулируйте потенциометр постоянного напряжения до выходного напряжения до максимального рабочего напряжения светодиода;

(3) измерение выходного тока короткого замыкания с помощью уровня тока мультиметра 10 А при регулировке потенциометра постоянного тока так, чтобы выходной ток достиг заданного рабочего тока светодиода;

(4) подключен к светодиоду, тестовая машина.

(Шаг 1, 2, 3: входной источник питания, светодиодный индикатор без нагрузки.)

Примечание. Этот модуль работает более 3 А, 35 Вт, пожалуйста, усилить тепло!

Меры предосторожности:

1.Вход модуля IN отключен от выхода OUT, в противном случае функция постоянного тока отключена.

2.Убедитесь, что время питания источника питания превышает мощность, необходимую для выходной нагрузки!

3.Вход модуля Нет функции защиты от обратного хода, обратите внимание на положительный и отрицательный направление источника питания.

4.Входное напряжение до 8 В или более, модуль может обеспечить максимальную выходную мощность, когда входное напряжение составляет 5 В, выходная мощность около 15 Вт.Значение тока модуля максимального 4 А, предпосылка ограничена максимальной выходной мощностью, например, выходной сигнал 17 В, ток не должен быть больше 2 А.

5.Модуль с защитой от короткого замыкания на выходе, модуль защиты от короткого замыкания автоматически отключает выход, для повторного питания модуль может быть восстановлен. Если ваш источник питания не имеет защиты от ограничения выходного тока, рекомендуется использовать в входной передней части предохранителя модуля, улучшить коэффициент безопасности.

6.Модуль имеет функцию защиты от пониженного входного напряжения, по умолчанию составляет около 4.2 В, ниже этого значения он автоматически отключит выход, чтобы повторно включить модуль, можно восстановить (обратите внимание, что напряжение порта модуля, когда входной ток относительно велик, не игнорируйте входное напряжение на проводе).

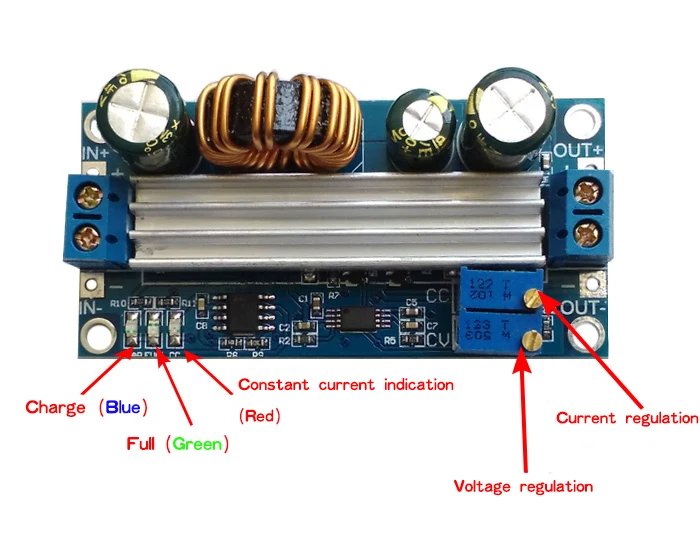

7. Модуль содержит три индикатора, индикацию состояния постоянного тока постоянного напряжения (красный, индикатор режима постоянного тока), индикацию заряда (синий), полный инструкций (зеленый, ток поворота лампы в 0,1 раза превышает установленный ток).
