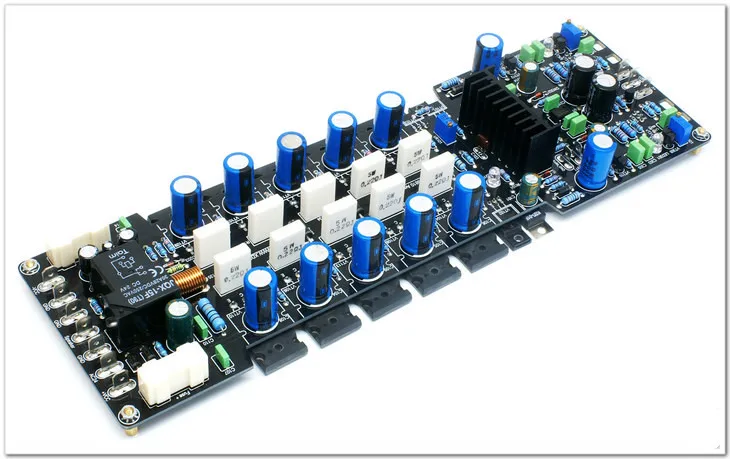

GZHYAJIN LME49810 400 Вт моно усилитель мощности

Это цена на одну доску, без теплоотвода, без трансформатора

Электрические характеристики:

Эта плата является моно

Рабочий статус: класс A и B (может быть скорректирован на класс A по мере необходимости)

Выходная мощность: 400 Вт *(8 Ом)<* В = ± 65 в>

Рабочее напряжение: рекомендуемый этап напряжения драйвера ± 60 в; Текущая Выходная фаза ± 55 в, выходное напряжение тока всегда ниже, чем напряжение драйвера, сценическое напряжение около 5 В, защита динамика: переменный ток 20-24 В

Режим питания: Двойной режим работы источника питания, привод напряжения и выходная мощность тока питаются отдельно, или комбинированный источник питания.

Размер печатной платы: 298,5x93,5 мм, толщина печатной платы 2 мм, толщина медной фольги 2 унции

Вес нетто продукта: 400 грамм

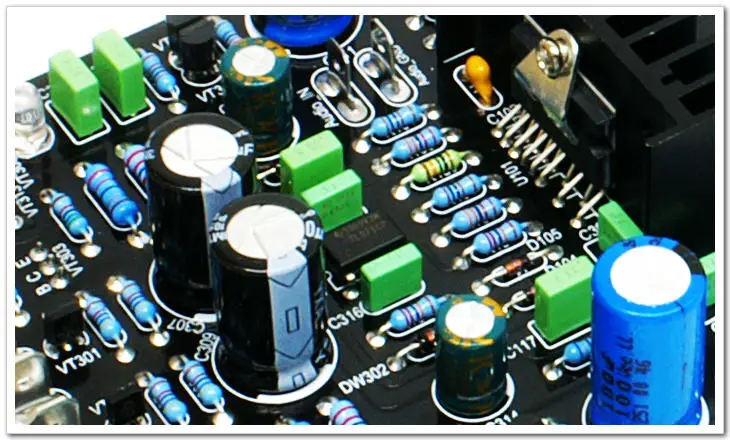

Особенности дизайна платы усилителя мощности:

Используйте сервопривод постоянного тока, так что средняя выходная мощность платы усилителя мощности составляет менее 5 мВ.

Диск принимает Оригинал Toshiba 2SA1930/2SC5171.

На этапе вывода тока используются 5 пар силовых трубок Toshiba 2SA1943/2SC5200 с низким выходным сопротивлением и большим запасом мощности.

Ошибка подключения трубки составляет 2%.

Есть идеальная схема защиты от среднего напряжения, схема защиты от задержки динамика, основной чип принимает UPC1237, который является стабильным и надежным.

Уровень напряжения/уровень тока питания разработан отдельно, чтобы избежать влияния колебаний источника питания на передней стадии, когда уровень тока большой и динамический, и минимизировать Цветность звука.

Введение в LME49810:

LME49810 оснащен моно-усилителем мощности мощностью 300 Вт. Недавно запущенный LME49810 Драйвер IC является ядром, который может использоваться в сочетании с различными выходными трубками. Чип LME49810-это высокооригинальный моно аудио усилитель мощности для аудио аудиосистем и профессиональных аудиосистем. Уникальная особенность чипа LME49810-это Встроенная Зажимная схема Baker, которая гарантирует, что выход усилителя не будет насыщаться в условиях овердрайва, потому что после того, как аудиосигнал высокого уровня «мягкий обрезан», любые нежелательные аудио Ложные сигналы подавляются. Функция «мягкий зажим» очень полезна, так как более старые твердотельные усилители особенно подвержены выпадению звука из-за обрезания без силы.

Плата усилителя мощности LME49810 предназначена для одного канала, и две платы усилителя мощности должны образовывать двойной канал. Каждый канал принимает LME49810 + 5 пар силовых трубок (биполярные транзисторы и контакты MOSFET совместимы) конструкция, левый и правый канал PCB симметричная структура. Печатная плата изготовлена из высококачественной платы толщиной 2 мм.

Основные параметры чипа LME49810:

Широкий диапазон напряжения ± 20 в до ± 100 в

Скорость нарастания с алюминиевой крышкой, 50В/мкс

Ток привода 60 мА (typ)

Коэффициент отклонения пульсации (f = DC) 110 дБ

Общее гармоническое искажение + шум (f = 1 кГц) 0,007
