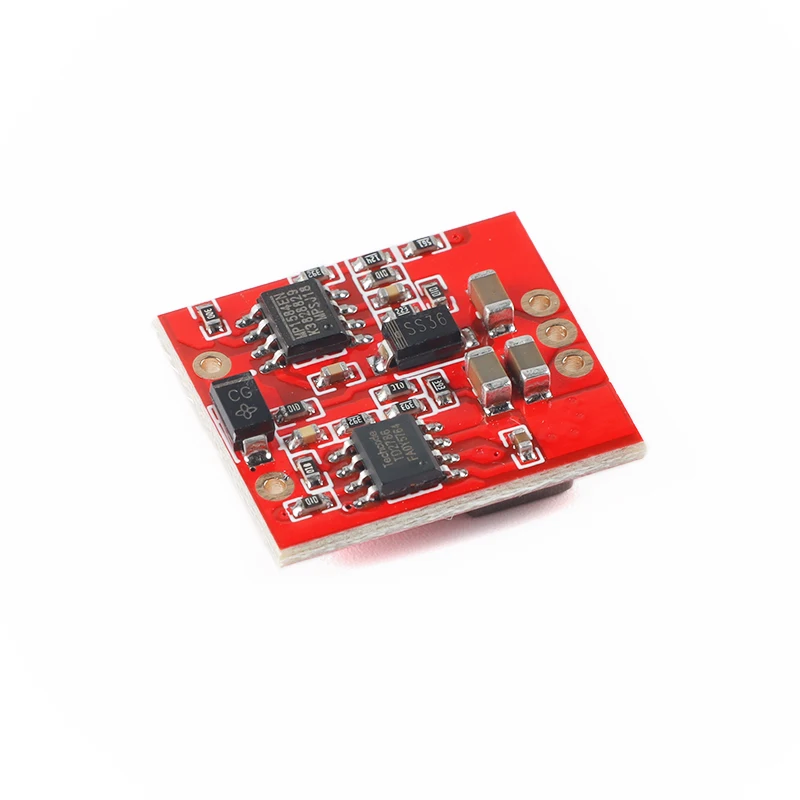

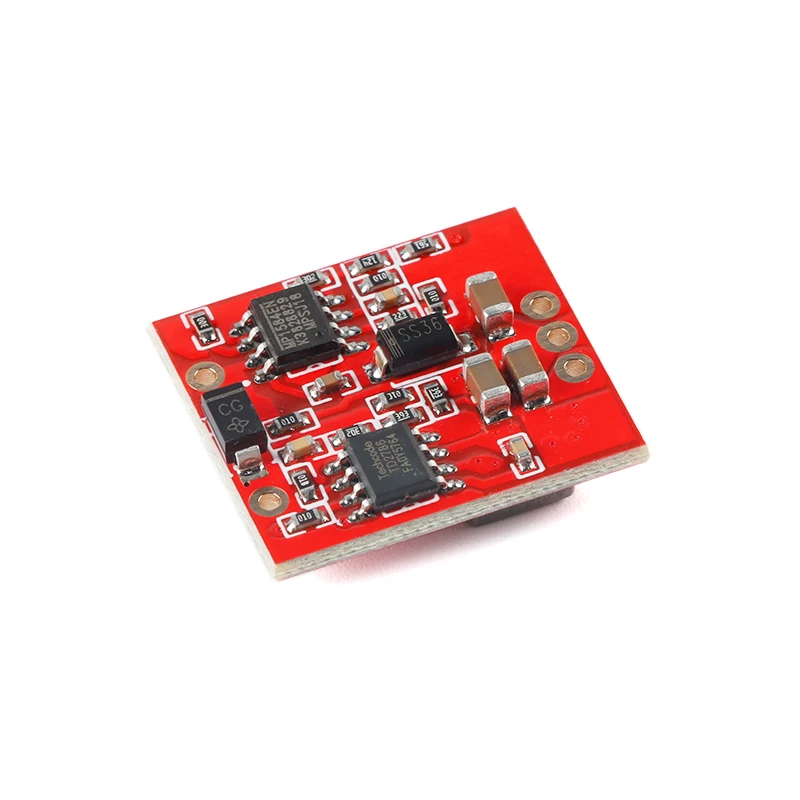

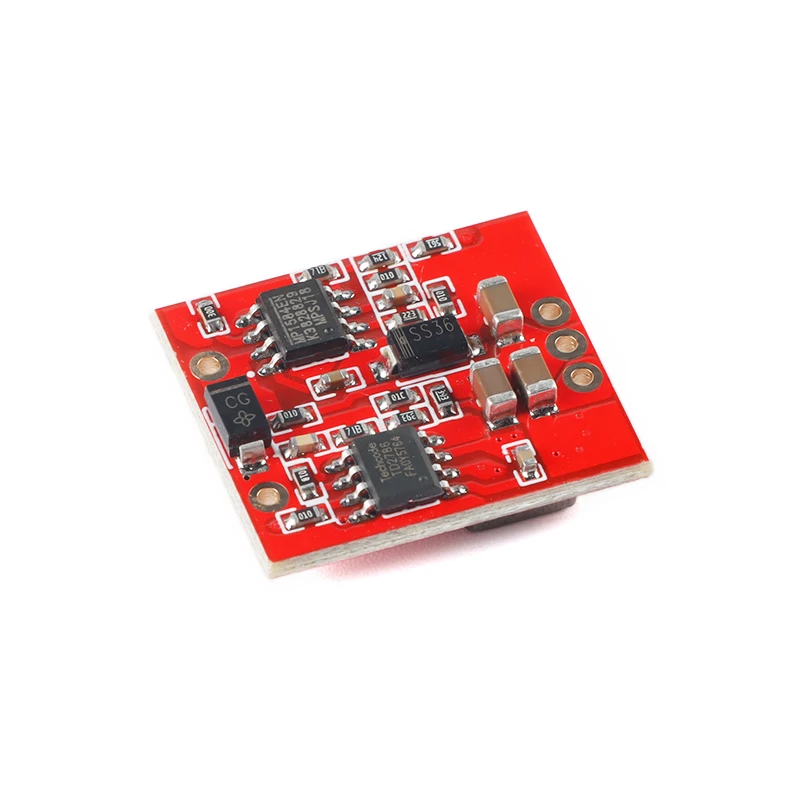

DC-DC понижающий преобразователь, плата регулятора напряжения, двойной модуль питания постоянного тока ± 5 В, 9 В, 12 В, 15 В до 7,5-28 В, 1 А

± 5 В постоянного тока ±9 В ±12 В ± 15 В до 7,5-28 В

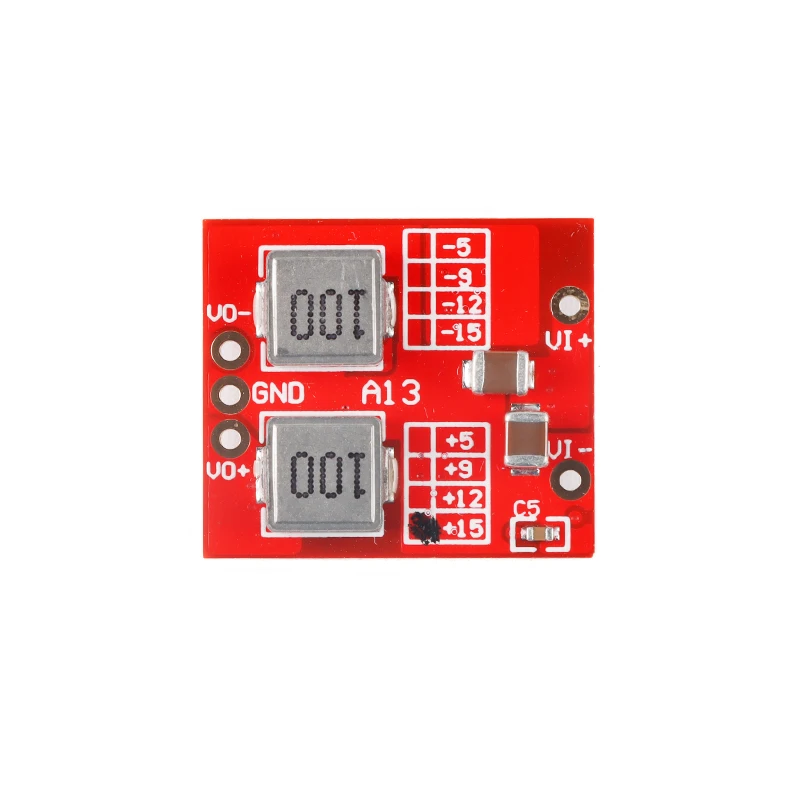

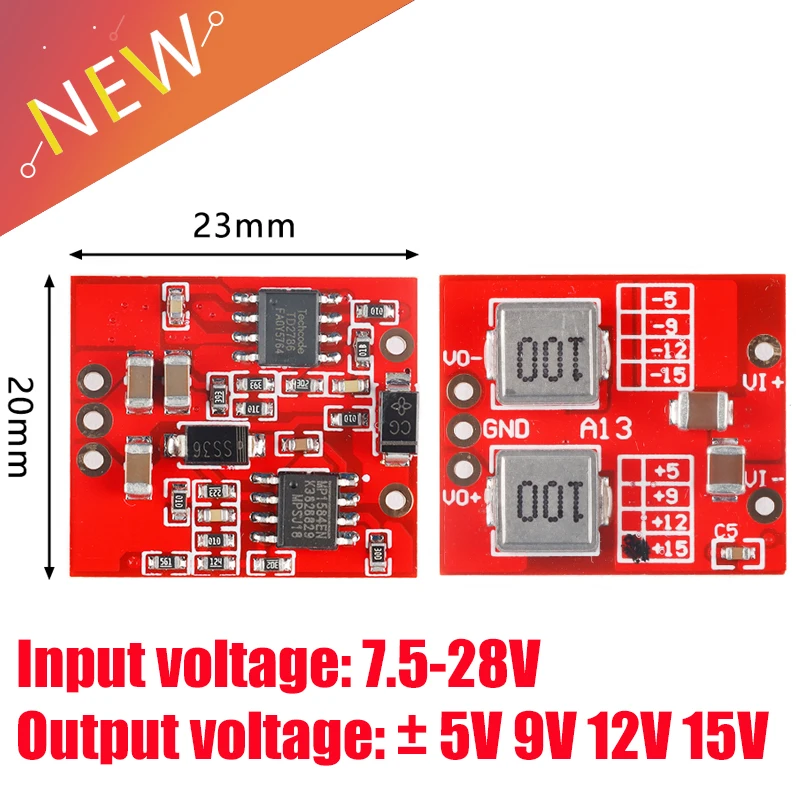

Описание контакта:

1) VI+вход положительный

2) ВНИМАНИЕ ОТРИЦАТЕЛЬНОЕ

3) VO+выходное положительное напряжение

4) Выход GND, положительное и отрицательное напряжение, совместное использование земли.

5) Выходное отрицательное напряжение VO

А13

01 Входное напряжение = 7,5-28 В (должна быть выше выходного напряжения)

02 Выходное напряжение = ± 5 В, ± 9 В, ± 12 В, ± 15 В

03 Выходной ток = 1А

04 Эффективность преобразования = 90%

05 Выходная пульсация = <50 мВ

06 Точность выхода = ± 0,1 В

07 Ток холостого хода = <1 мА

08 Рабочая температура=-20° C~85° С

09 Рабочая влажность = 20% ~ 90%

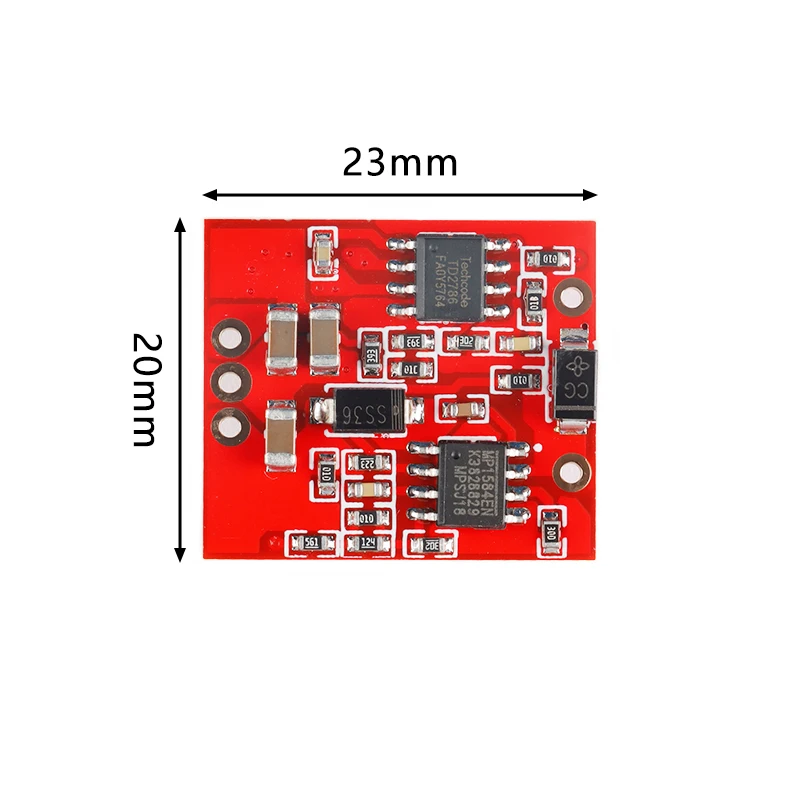

10 Размер = 23 мм * 20 мм * 6,5 мм (Д * Ш * В)

11Количество слоев печатной платы = 4 слоя

12 Функция выключения = не поддерживается

13 Режим рассеивания тепла = естественное рассеивание тепла

14 Режим установки = проводка

15 С изоляцией или без нее = без изоляции

16. Источник устройства = импортный чип.

17 Производственный процесс = машина, оплавка

18 Стандарт старения конструкции = 720 часов без сбоев.

19 Ex заводской стандарт старения = 72 часа без сбоев

20 сроков службы = 30000 часов, без неисправностей (выходной ток не превышает номинальное значение)

21 Стандарт проверки = все тесты (например, заводские испытания + складной тест)

22 Вес модуля = 3,48 г

Производительность модуля

Выход + 5 В: примерно вход = 7,5 28 В, максимальная выходная мощность каждой цепи составляет около 1 А, отклонение + 0,1 В.

Выход + 9 В: входное напряжение составляет около 11,5 28 В, максимальная выходная мощность каждой цепи составляет около 1 А, отклонение около 0,1 В.

Выход + 12 В: примерно вход = 13,5-28 В, максимальная выходная мощность каждой цепи составляет около 1 А, отклонение + 0,1 В.

Выход + 15 В: примерно вход = 17,5 28 В, максимальная выходная мощность каждой цепи составляет около 1 А, отклонение + 0,1 В.
