EC Buying Double Step Down Power Supply Module

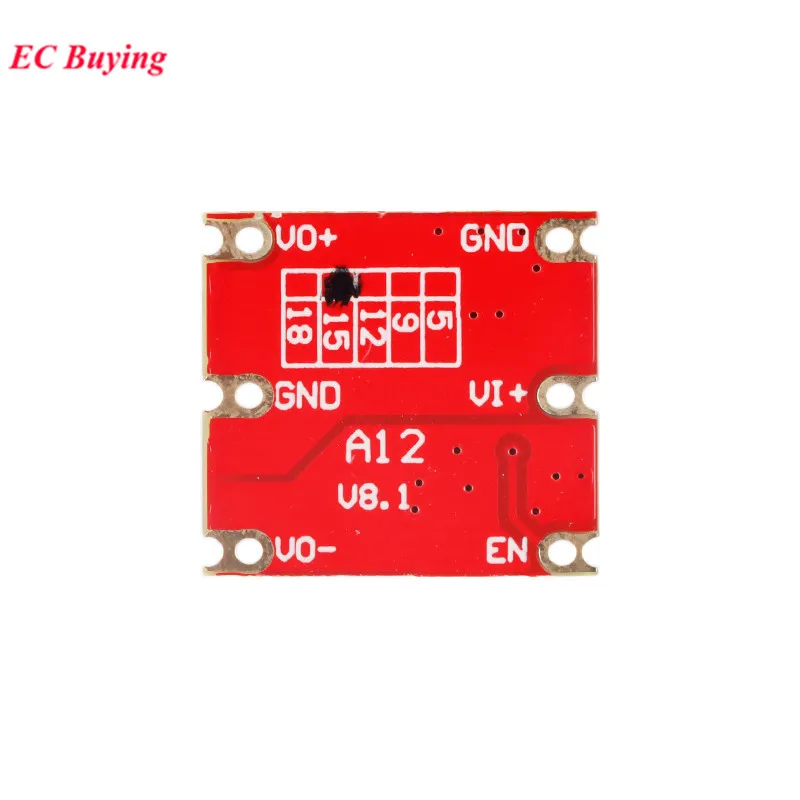

Описание контакта:

Входной терминал:

1) положительный входVI+

2) отрицательный вход GND

3)EN по умолчанию не подключен, модуль нормально открыт; Вывод EN подключен к низкому уровню, модуль закрыт

Выходной терминал

1) Выходное положительное напряжение VO+

2) Выходное положительное и отрицательное напряжение GND являются общими.

3)VO-выходное отрицательное напряжение

А12

01 Входное напряжение = 7-50 В (должна быть выше выходного напряжения)

02 Выходное напряжение = ±5 В, ±9 В, ±12 В, ± 15 В, ± 18 В

03 Выходной ток = 300 мА

04 Эффективность преобразования = 90% (средняя)

05 Выходная пульсация = <50 мВ

06 Выходная точность = ±0,1 В

07 Ток холостого хода = <0,2 мА

08 Рабочая температура = -20°С ~ 85°С

09Рабочая влажность = 20%~90%

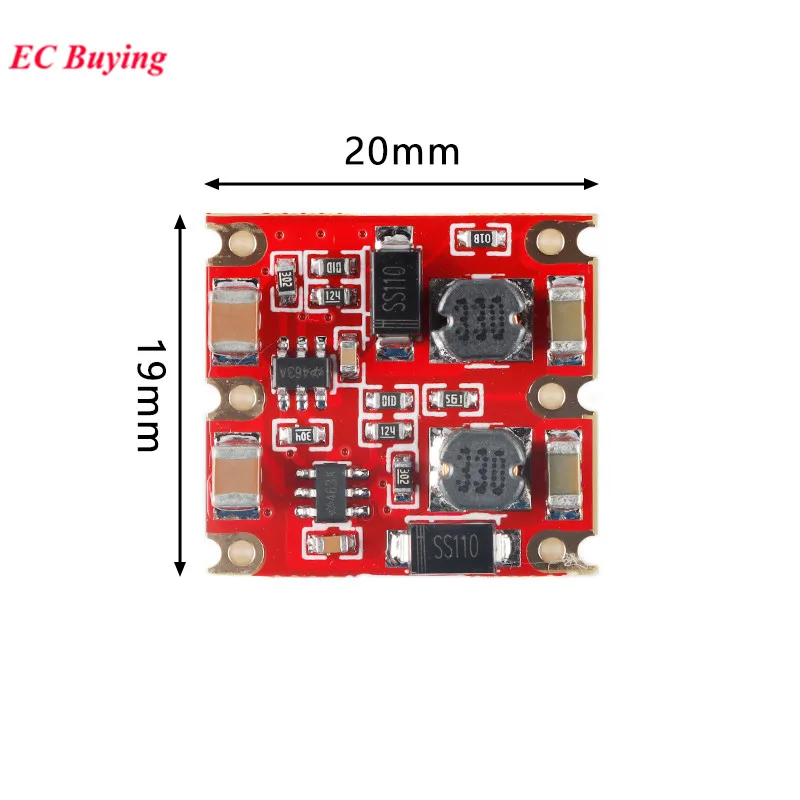

10Размер = 19мм*18мм*4мм (длина*ширина*высота)

11 слоев PCB = 2 слоя

12.1 Функция выключения = с EN (включением), режим 1: открыт модуль по умолчанию (контакт EN плавает); режим 2: модуль закрыт (контакт EN подключен к низкому уровню)

12.2Энергопотребление функции выключения = около 1 2ua

13 Метод рассеивания тепла = естественное рассеивание тепла

14Метод установки = проводка

15Изолировано = без изоляции

16Источник устройства = импортный чип

17Производственный процесс = машина, пайка оплавлением

18 Стандарт старения конструкции = 720 часов без неисправности.

19Заводской стандарт старения = 72 часа без неисправности.

20 Срок службы = 30 000 часов без неисправностей (выходной ток не превышает номинальное значение)

21 Стандарт проверки = все тесты (заводские испытания + складские испытания)

Выход ±5 В: примерно вход = 7-50 В, максимальный ток около 300 мА на канал, отклонение около ±0,1 В.

Выход ±9 В: примерно вход = 11-50 В, максимальный ток около 300 мА на канал, отклонение около ±0,1 В.

Выход ±12 В: примерно вход = 14-50 В, максимальный ток около 300 мА на канал, отклонение около ±0,1 В.

Выход ±15 В: примерно вход = 17-50 В, максимальный ток около 300 мА на канал, отклонение около ±0,1 В.

Выход ±18 В: примерно вход = 20,5-50 В, максимальный ток около 300 мА на канал, отклонение около ±0,1 В.
