DIY Мини CNC рамка 6040 гравер фрезерный станок для дерева металла CNC 6040 3040 3020 маршрутизатор


Модель и технические характеристики

Модель

CNC 3020/3040/6040 рама

Атрибут

3 оси

3 оси + мотор

4 оси

4 оси + мотор

Ось

3 оси

3 оси

4 оси

4 оси

Основание шагового двигателя

Да

Да

Да

Да

Муфта

Нет

Да

Нет

Да

Шаговый двигатель

Нет

Да 57 мм

Нет

Да 57 мм

Тип винта

1605 шариковый винт

1605 шариковый винт

1605 шариковый винт

1605 шариковый винт

Вес

34

36

37

39

Размеры машины

3020 Рама: 560x450x450мм

3040 Рама: 660x570x450мм

6040 Рама: 860x690x550мм

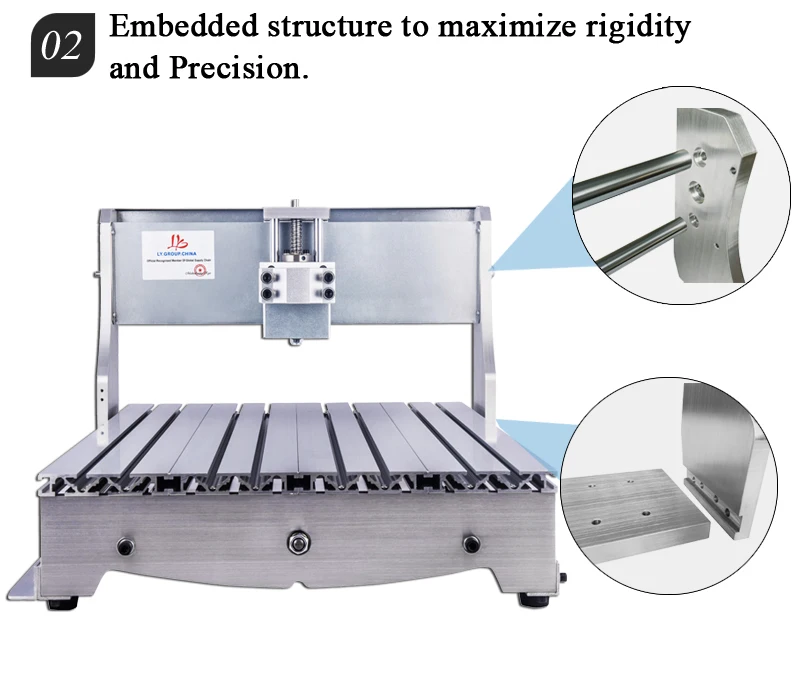

Материал стойки

Жесткий алюминиевый сплав 6061 и 6063
(Уникальные и специальные профили прессования прессформы, пусть поддельные гномы.)

Площадь Гравировки

3020 Рама: 300x200 мм

3040 Рама: 300x400мм

6040 Рама: 600x400мм

Ход оси Z

3020/3040 Рама: 60 мм

6040 Рама: 80 мм, глубина гравировки зависит от длины края инструмента

Допустимая толщина материала

3020/3040 Рама: ≤ 60 мм

6040 Рама: ≤ 80 мм

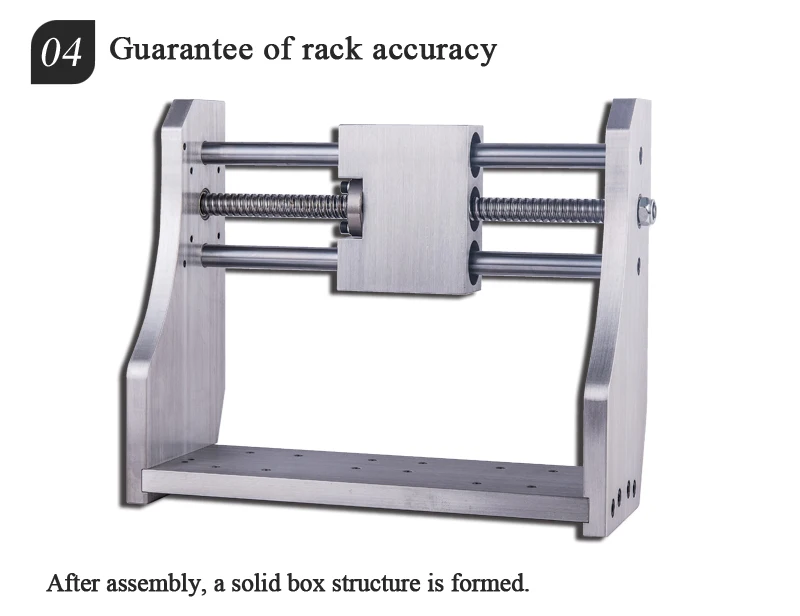

Тип рельса

Chromeplate Вал + линейные подшипники, Поверхностное упрочнение 61HRC

Диаметр шпинделя двигателя

3020/3040 Рама: 52 мм (65 мм на выбор)

6040 Рама: 65 мм(52 мм и 80 мм опционально)

Размер шагового двигателя

57 мм

Точность повторного позиционирования

≤ 0,03 мм


3020/3040Параметры шагового двигателя рамы:

Модель: 57BYGH56

Ток: 3A

Угол шага: 1,8

Выходной крутящий момент: 1,2 нм

Длина мотора: 56 мм (ручное измерение, Возможная погрешность)

Длина выходного вала: 22 мм

Диаметр выходного вала: 8 мм

Режим выходного вала: одиночный выходной вал

Метод проводки: двухфазные четыре свинцовых провода (Красный A, зеленый C, желтый B, синий D)


6040Параметры шагового двигателя рамы:

Модель: 57BYGH76

Ток: 3A

Выходной крутящий момент: 1,5 Нм

Длина мотора: 76 мм (ручное измерение, Возможная погрешность)

Длина выходного вала: 23 мм

Диаметр выходного вала: 8 мм

Режим выходного вала: одиночный выходной вал

Метод проводки: двухфазные четыре свинцовых провода (Красный A, зеленый C, желтый B, синий D)

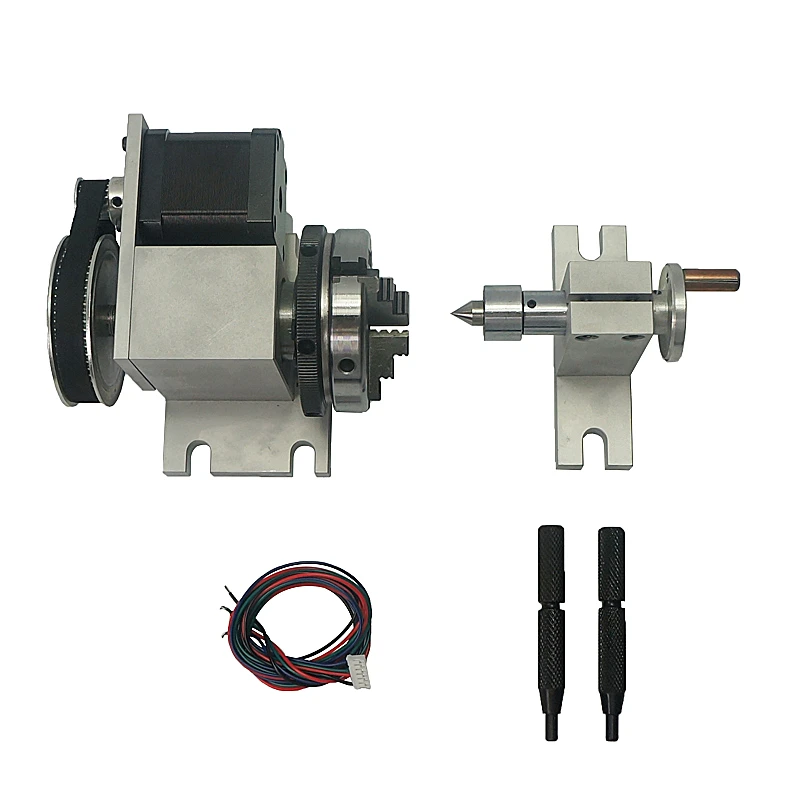

4-я/5-я ось

Описание:

3020 рама 4 оси:

Номер модели:K-50

Патрон:50 мм 3-кулачковый патрон
Высота центра: 44 мм
Коэффициент снижения скорости: 4:1
Шаговый двигатель: двухфазный 42 шаговый двигатель
Размер: 127 мм * 118 мм * 75 мм


3040/6040 рама 4 оси:4-я ось:

Номер модели:K-65

Патрон:65 мм 3-кулачковый патрон
Высота центра: 54 мм
Коэффициент снижения скорости: 4:1
Шаговый двигатель: двухфазный 42 шаговый двигатель
Размер: 128 мм * 122 мм * 85 мм


Коэффициент снижения пятой оси: 5: 1 (57 двухфазный 3 А шаговый двигатель 1.2N)

Четырехкулачковый патрон 60 мм

Зажим: Положительное направление: 40 мм; В противоположном направлении: 70 мм

Высота центра Четырех Осей: 55 мм

Пятая ось выше 4-й оси 44 мм

Расстояние фиксированного отверстия: 150 мм x 85 мм
