3 комплекта 433 мгц радиочастотный приемник и передатчик модульный переключатель с антенной DIY пульт дистанционного управления для Arduino uno Superheterodyne RF

5(1 отзыв)2 купил
Цена за 1 лот(3 sets)
322,56 руб.
Есть бесплатная доставка
Доставка Почтой 5 янв – Бесплатно
Пункты выдачи 5 янв – Бесплатно

Доставка и возврат

Доставка Почтой 5 янвБесплатно
Пункты выдачи 5 янвБесплатно
Вернём деньги, если не получите заказ через 90 дней после отправки.

Описание


Recommend

3 комплекта 433 МГц RF приемник и модуль передатчика комплект с антенной DIY 433 МГц пульт дистанционного управления для Arduino uno superгетеродинный RF


Широкая доступность

Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.

Применение
  • 1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
  • 2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
  • 3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
  • 4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери
  • 5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио

Детали продукта
Модуль приемника
  • Рабочее напряжение: 3 ~ 5 в постоянного тока
  • Ток покоя: 1uA
  • Максимальный ток: 5 мА
  • Частота RF: 433,92 МГц
  • Частотный диапазон: +/- 150 кГц
  • Скорость передачи: от 2 кГц до 10 кГц
  • Рабочая температура: -30 ~ + 80 градусов
  • Чувствительность приема: -110 дБм
  • Размер: 30,25*8,5*6 (мм)
  • Режим работы RF: ASK /OOK Супергетеродинный беспроводной прием
Инструкция по контактам
GND: наземный или отрицательный полюс
D0: вывод данных
D0: вывод данных
Вин: вход питания
Муравей: антенна

Особенности
  • 1. Низкое энергопотребление;
  • 2. Хорошая селективность и ложное подавление радиации, и легко пройти CE / Fcc международную сертификацию;
  • 3. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема;
  • 4. Внешняя антенна: 32 см одножильный провод, раненный в спираль
Пример применения


Модуль передатчика
  • Рабочее напряжение: постоянный ток, 2-3,6 V
  • Ток покоя: 1uA
  • Скорость передачи: 20 кГц
  • Частота RF: 433,92 МГц
  • Рабочая температура: -30 ~ + 80 градусов
  • Чувствительность приема: больше 11 дБм
  • Размер: 16*12*6 (мм)
  • Режим работы RF: ASK /OOK Супергетеродинный беспроводной прием
Инструкция по контактам

DAT-Вход волнового сигнала

Из-Штырь антенны. Выход радиочастотного сигнала, может непосредственно подключаться к антенне.

EN-Включить Pin-код.Но этот продукт EN pin подключен к источнику питания, нет функции

--Мощность-заземление. Заземляющий провод соединяет источник питания. x'x'

+-Штырь источника питания. Вход питания

Пример применения

Описание выбора антенны
Общий режим применения
Для общего режима применения антенна может непосредственно принять общие спецификации с рынка;
Конкретная информация:
Antennarsquos ядро диаметра проводника (включая кожу антенны): 1,0 мм, (за исключением кожи антенны): 0,5 мм;
Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм;
Диаметр обмотки антенны (включая кожу антенны):5 мм;
Номер поворота обмотки: 15 поворотов

Рисование диаграматики:
HTB1R9T1IFXXXXbzaXXXq6xXFXXXu
Специальный режим улучшения
Общий режим приложения не может удовлетворить, если вам нужно дальнее расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи и конкретную информацию следующим образом:
Антенна 433 МГц
Antennarsquos ядро диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм
Длина провода сварного конца: 12 мм
Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм;
Поворотное количество обмотки: 26 витков; Длина обмотки: 36 мм

Рисование диаграматики:

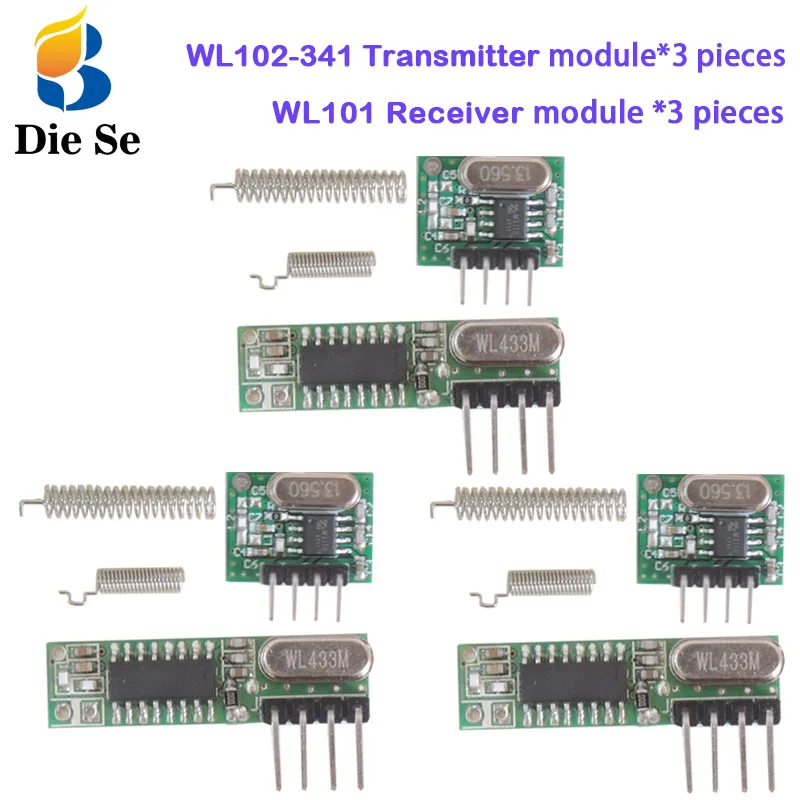

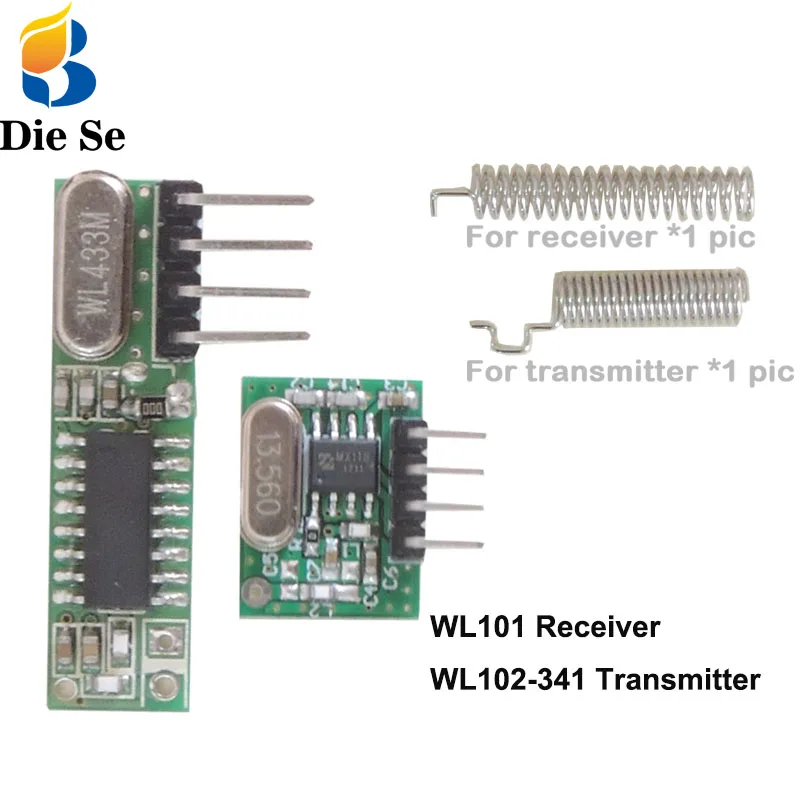

Посылка включает в себя
Модуль передатчика (WL102-341) * 3 шт.
Модуль приемника (WL101)* 3 шт.
С антенной

* Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь покупками! *
